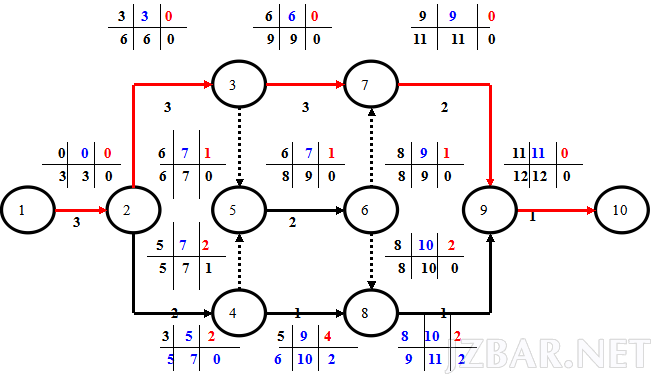

一张线路图让你学会网络图的各个计算方法

solife

1、关键线路：
①定义确定：线路上总持续时间最长的线路为关键线路；
②标号法确定：标号值最大的节点线路为关键线路；
③时间参数确定：在双代号时标网络图中无波形线的线路为关键线路。
④在单代号网络图中，自始至终，无时间间隔LAG=0的线路为关键线路。
⑤TP=TC时，总时差为零的线路为关键线路。
⑥双代号网络图中，总时差最小的线路为关键线路。
⑦自始至终，由关键工作组成的线路一定是关键线路
2、时间参数计算：
最早可能开始时间ES
=｛紧前工序的最早可能开始时间ES＋紧前工序的工作时间D｝max
最早可能完成时间EF
=本工序最早可能开始时间ES＋本工序的工作时间D
最迟必须开始时间LS
=｛紧后工序最迟必须开始时间LS－本工序的工作时间D｝min
最迟必须完成时间LF
=本工序最迟必须开始时间ES＋本工序的工作时间D
总时差TF
=本工序最迟必须开始时间LS－本工序最早可能开始时间ES
自由时差FF
=紧后工序最早可能开始时间ES－本工序最早可能开始时间ES－本工序工作时间D
3、双代号时标网络图作图规则：
①画两个刻度尺（上下各一个）
②最小节点编号对0刻度
③单箭头指向的节点，时间画完后立即编号
④多箭头指向的节点，暂时不编号，按各工序工作时间画完后靠后编号
⑤虚工序只能垂直画
⑥波形线表示自由时差
4、双代号时标网络图的作用：
①能找出关键线路（无波形线的线路为关键线路）
②能看出任意工序的最早可能开始时间ES、最早可能完成时间EF
③能看出任意工序的最迟必须开始时间LS、最迟必须完成时间LF
④能看出任意工序的自由时差FF
⑤通过计算可以得到总时差TF（六个参数中唯一一个需要计算的）
TFi-j= ｛FFi-j＋TFj-K｝min
5、有两种情况总时差TF与自由时差FF相等：
①当某一个工序没有紧后工序
②当某一个工序的紧后工序是关键工作
6、双代号网络图与单代号网络图的两点根本区别：
①单代号网络图肯定没有虚线，双代号网络图可能有也可能没有虚线
②单代号网络图某一个工序的紧后工序的最早开始时间ES不一定相等，
双代号网络图某一个工序的紧后工序的最早开始时间ES一定相等
