后浇带超前止水构造施工现场图片解析

欣儿

好几张！！求围观～～！

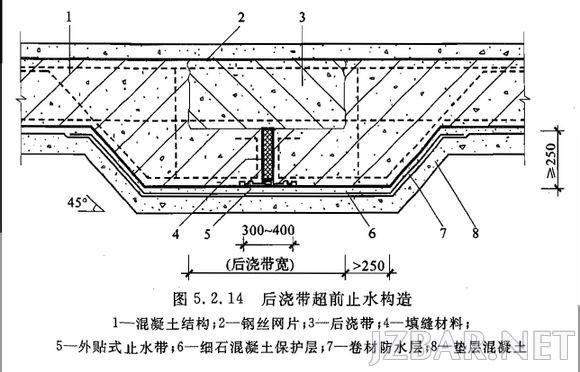

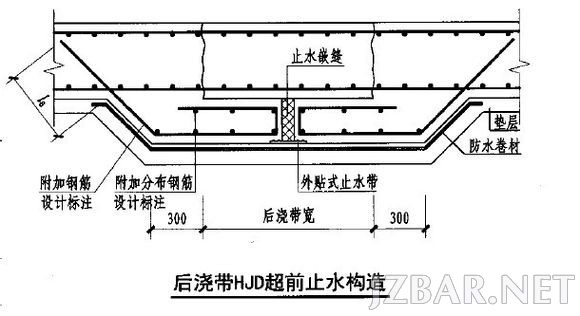

11G101-3图集第94页··关于超前止水构造的图

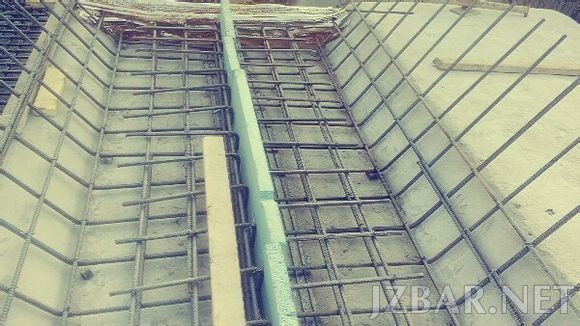

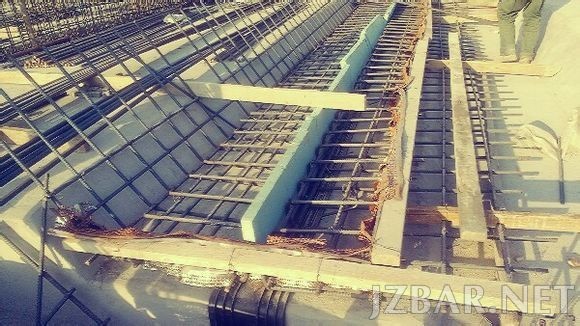

细部图

外贴式止水带不居中

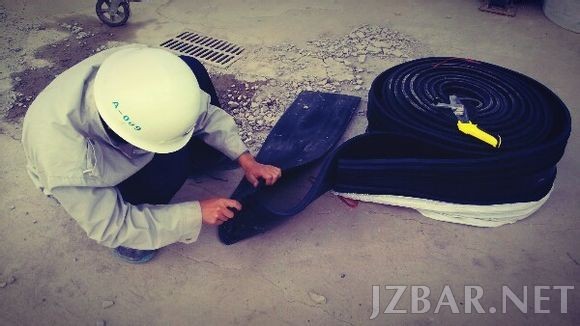

实验员正在做取样复试～～

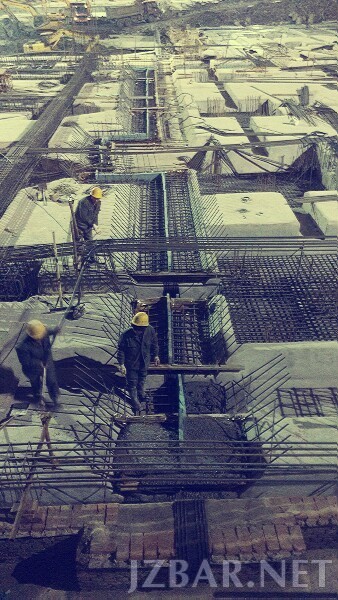

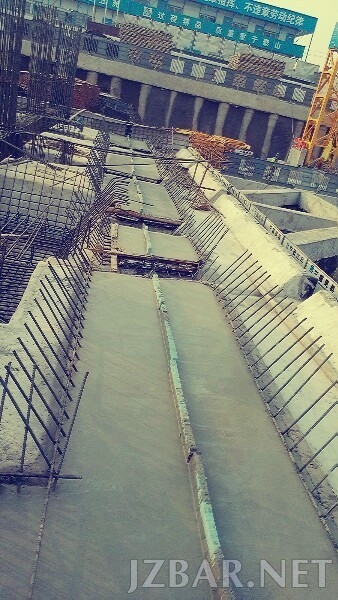

正在打混凝土～～明早继续爆照！！！

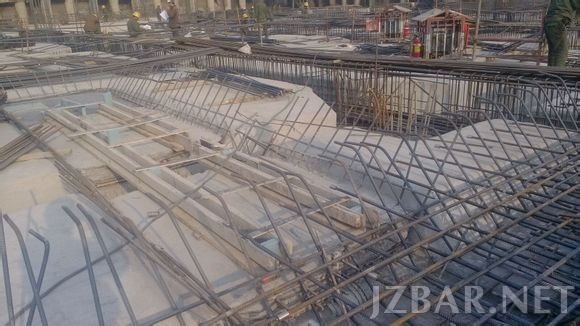

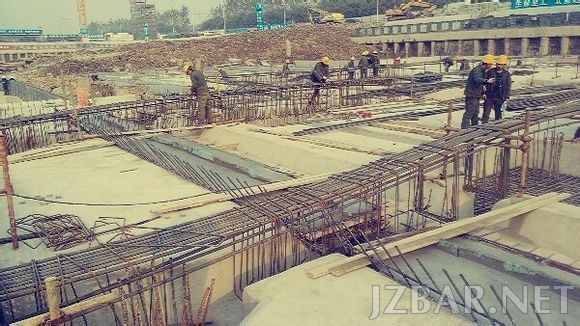

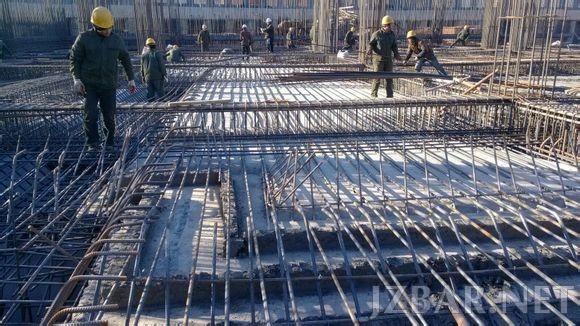

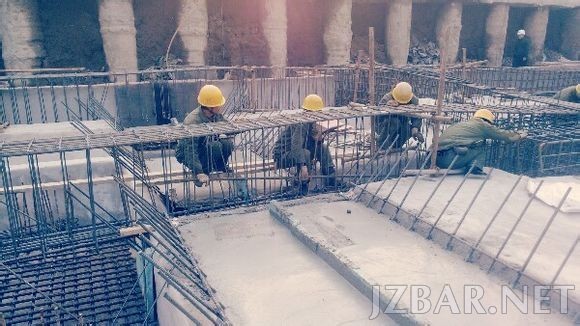

工人们这钢筋真快～～基础梁都已经绑过来可

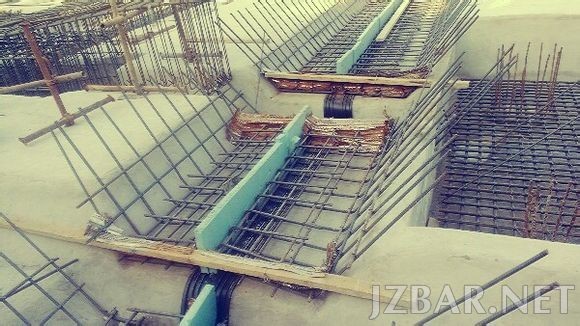

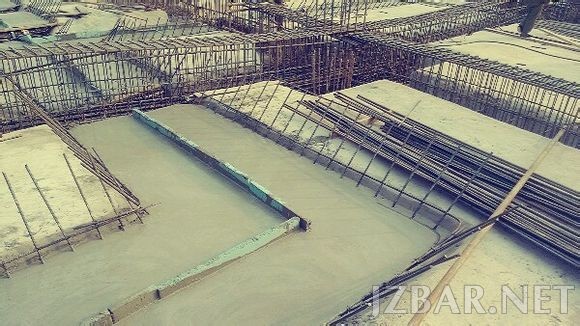

拐角处

任何一个后浇带都涉及接茬部位的清理，和关键部位的处理。

这种后浇表面上看增加了一个结构层进行防水，但是实际上下部的槽口，后浇带接触面未处理干净还是会渗水。

所以个人认为，防水不在于采取了什么结构，而是你的施工水平、工艺水平，接茬部位的处理。

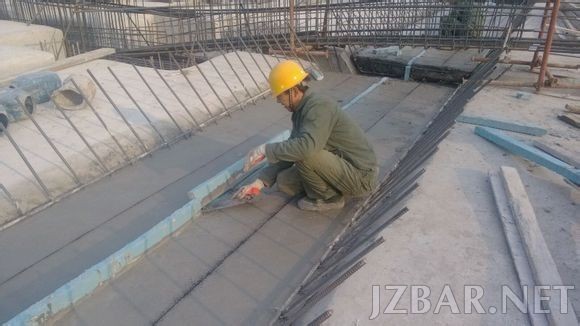

加强板浇灌完成之后，工人将多余的挤塑板据掉

大家知道接下来是做什么吗？

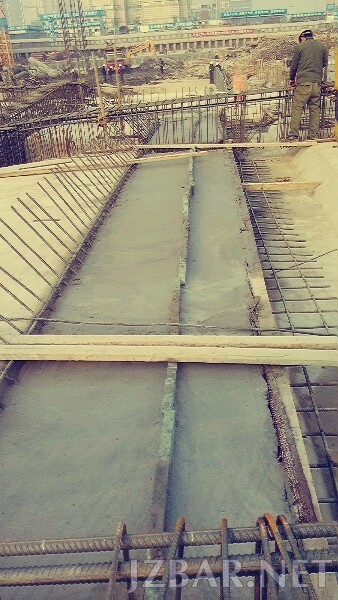

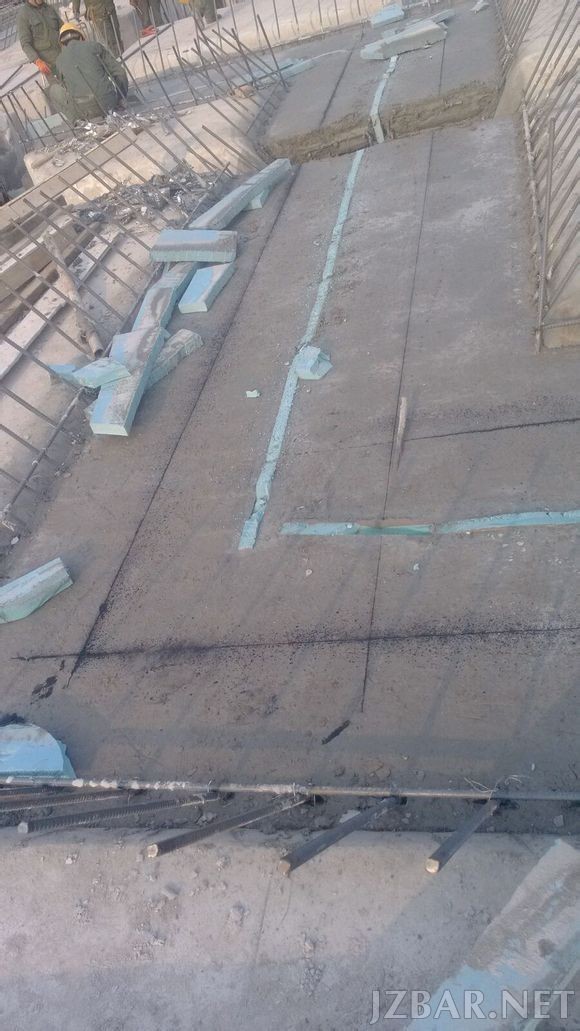

弹的墨线～～中间是剪掉后的挤塑板…………

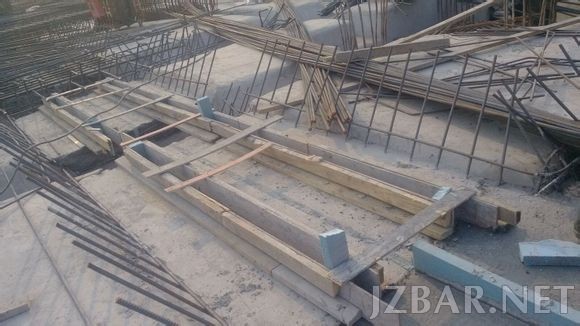

然后～～支模板～～

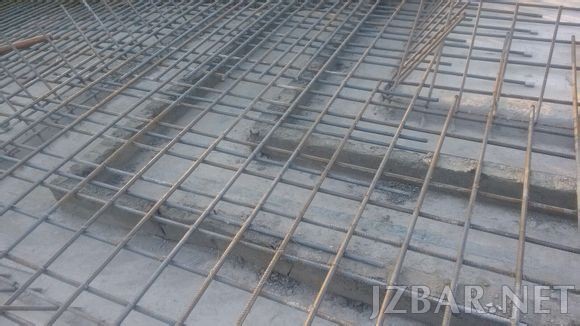

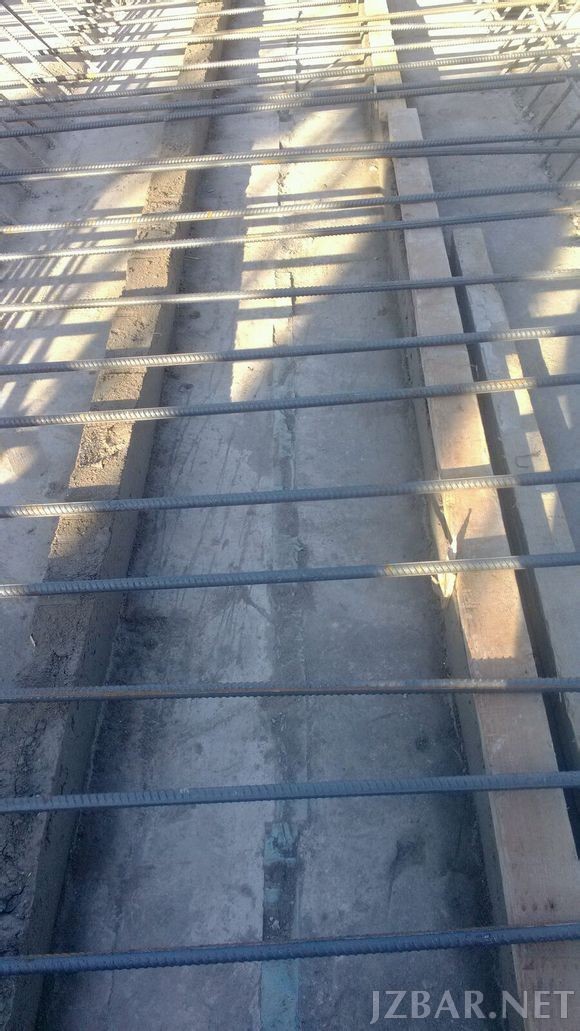

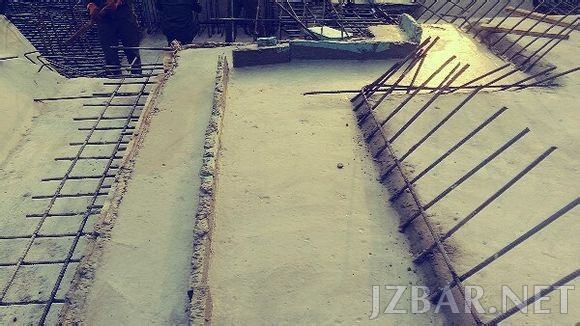

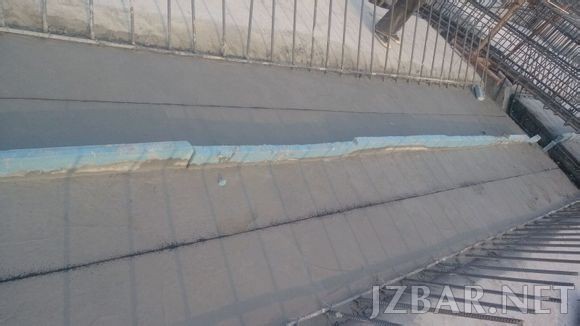

浇完混凝土以后的样子～底板的板筋已经绑过来了

细部～～

本文永久链接地址：https://www.jzbar.net/thread-745-1-1.html

熬夜的鹿

很形象很直观的图片

阿杜

超前止水不是要求与底板一起浇筑的吗？

爱的呼唤

牛逼受教了。。。。
