9张图片让你快速读懂钢筋的配筋图

欣儿 · 发表于 2013-7-7 16:17:34

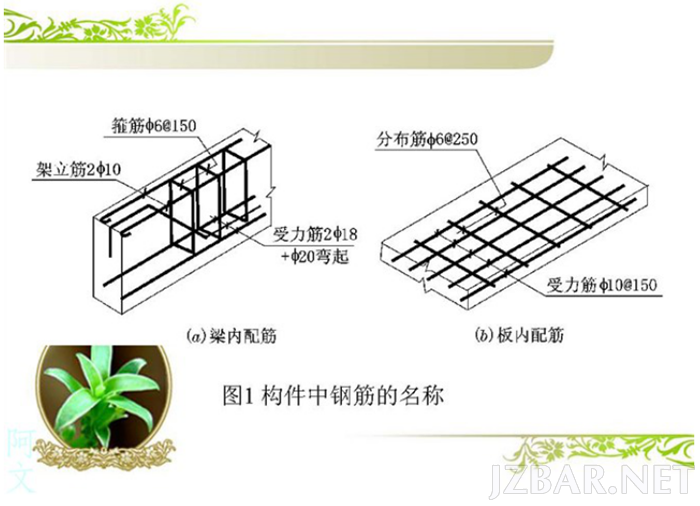

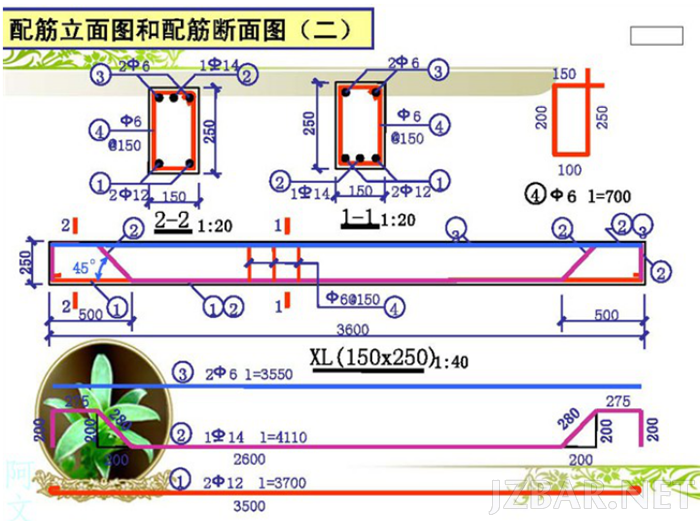

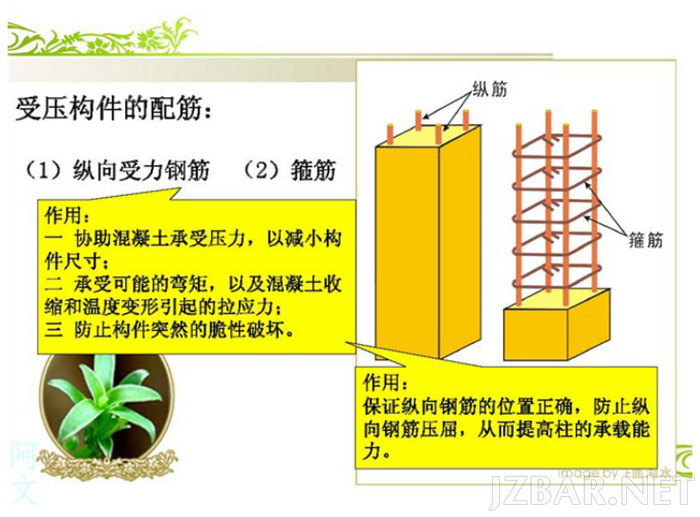

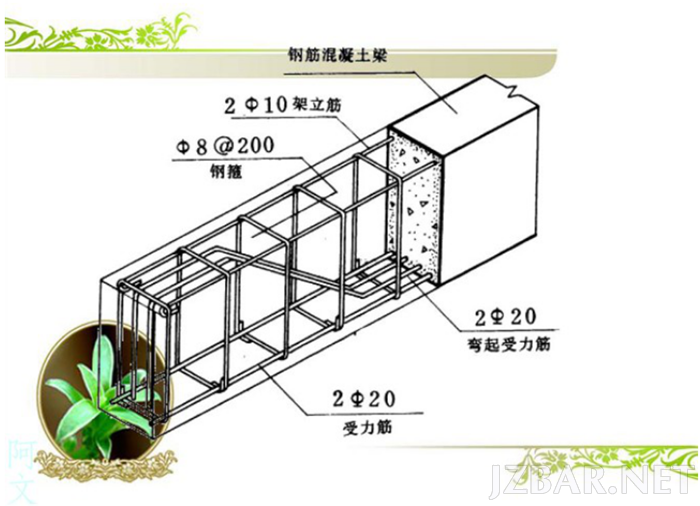

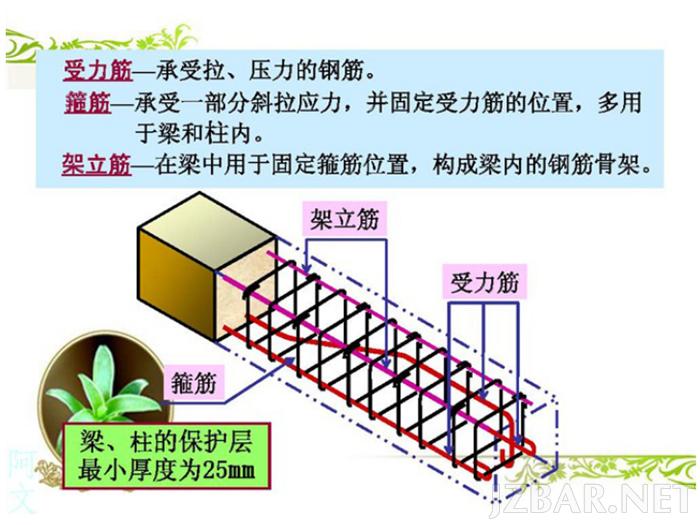

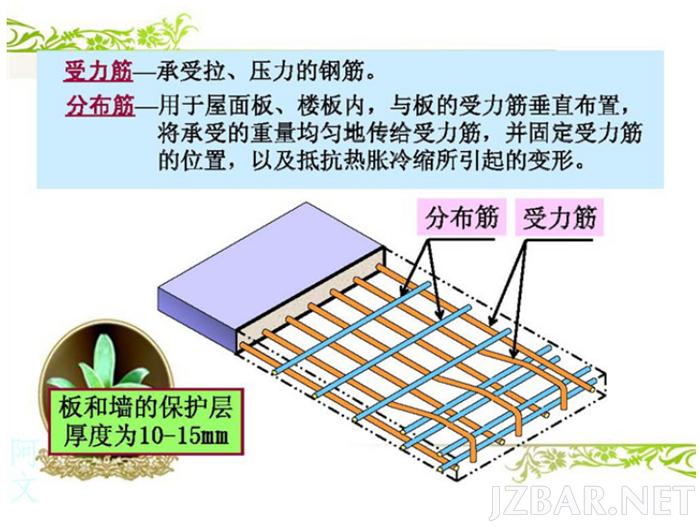

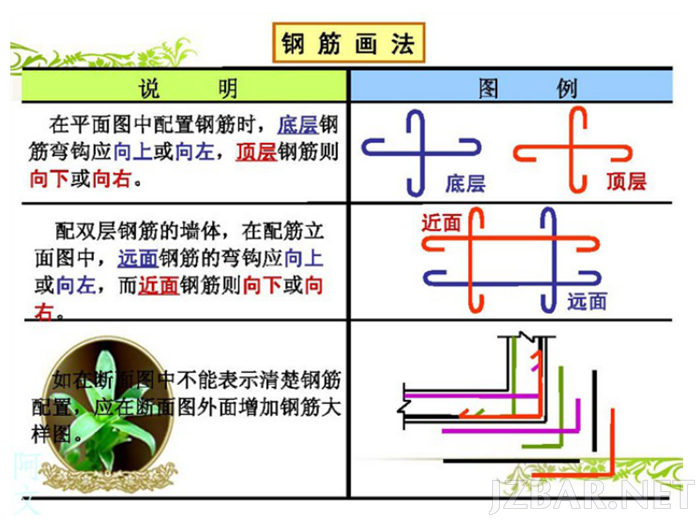

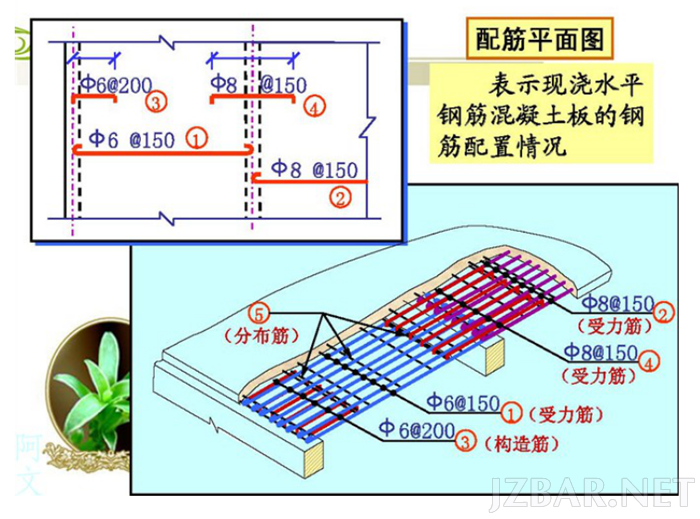

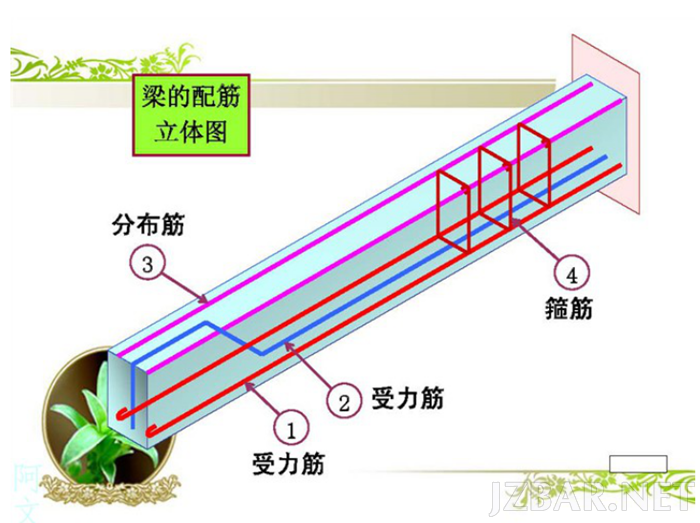

很多建筑资源吧的吧友们,特别是新手们说钢筋的配筋图完全看不明白,那么这里给大家9张图,看明白这9张图片后,你就完全明白了钢筋的配筋图了.

solife · 发表于 2013-7-10 08:46:31

直接，简单明了的图片说明

熬夜的鹿 · 发表于 2013-7-25 10:34:33

老李哥的帖子很好，多谢分享的钢筋知识。

邓羽斯 · 发表于 2014-5-16 15:06:36

真的是秒懂啊！！！

邓羽斯于 2014-05-16 15:06:46 补充以下内容:
真的是秒懂啊！！！

杨腾 · 发表于 2014-6-3 17:54:38

立体效果好，易懂，顶顶

城市评论者 · 发表于 2014-6-9 21:37:20

图片上的箭头得好生看看不然错乱了

Macheng · 发表于 2015-3-23 18:10:15

真是难得给力的帖子啊，我会常来建筑吧的。

麻辣小龙虾 · 发表于 2015-6-11 08:10:14

祝愿建筑资源吧的吧友们逢考必过！

924214309 · 发表于 2015-6-14 21:31:31

很好，对新人很有帮助

大碗米饭 · 发表于 2015-6-29 23:38:55

祝愿建筑资源吧的吧友们逢考必过！
