分成块以后我们并不能直接算量，还要把每块按照建筑物的组合原理将每块拆解成多个构件量，下面我们以首层为例来讲解每块包含哪些构件。
一．首层包含哪些构件
（一）首层围护结构包含哪些构件

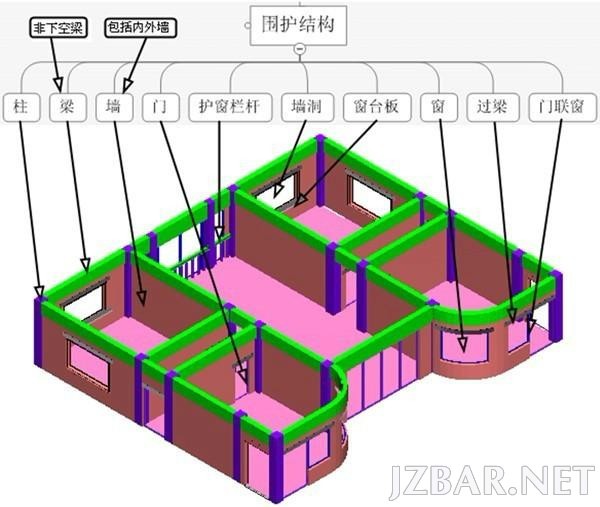

首层围护结构包含的构件可能有：柱、梁、内外墙、门、窗、门联窗、墙洞、过梁、窗台板、护窗栏杆等构件，见图：


围护结构所包含的构件
（二）首层室内结构包含哪些构件

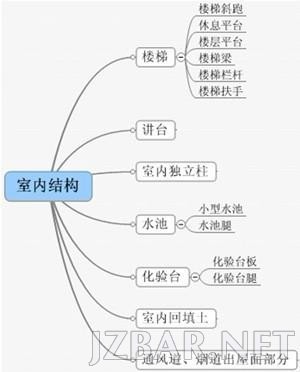

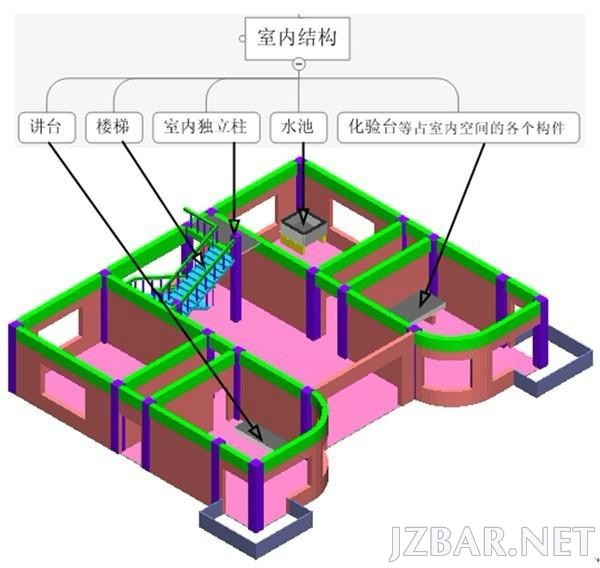

首层室内结构包含的构件可能有：讲台、楼梯、室内独立柱、水池、化验台等占室内空间的构件，见图：


室内结构所包含的构件
其中楼梯、水池、化验台属于复合构件，需要再进行细分，直至分到能算量为止。
1.楼梯构件细分

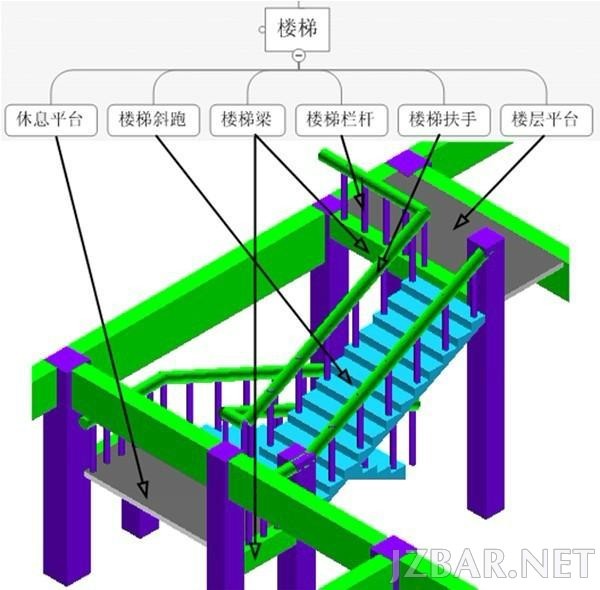

      楼梯包含的构件类别见图：


楼梯构件类别示意图
2.水池构件细分

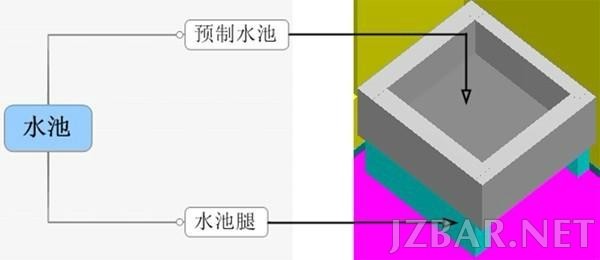

水池包含的构件类别见图


水池构件类别示意图
3.化验台构件细分

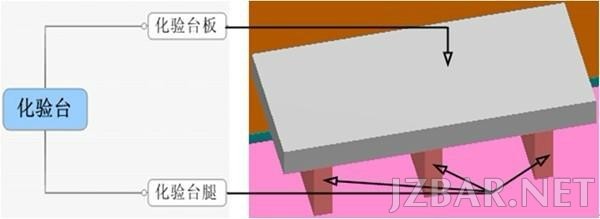

化验台包含的构件类别见图


化验台构件类别示意图
（四）首层室外结构包含哪些构件

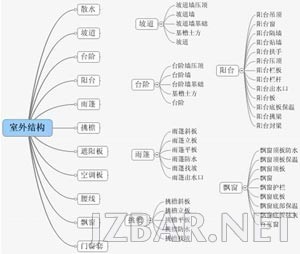

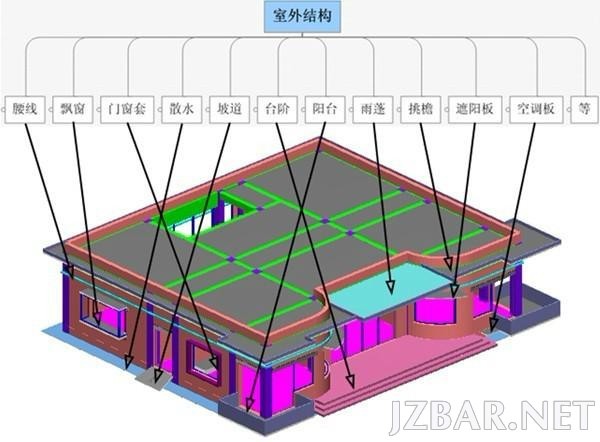

首层室外结构包含的构件可能有：建筑物腰线、飘窗、门窗套、散水、坡道、台阶、阳台、雨蓬、挑檐、遮阳板、空调板等外墙皮以外的构件，见图


二．其余层包含哪些构件
以上我们综合分析了首层包含哪些构件，其实每一层包含的构件都有不同程度的区别，下面我们就来
分析其余层包含哪些构件。
（一）基础层构件类别
  基础层我们仍然按照六大块的原理进行分解，只是把顶部结构换成了底部结构，根据基础类型不同分为筏形基础、条形基础、独立基础、桩承台基础。

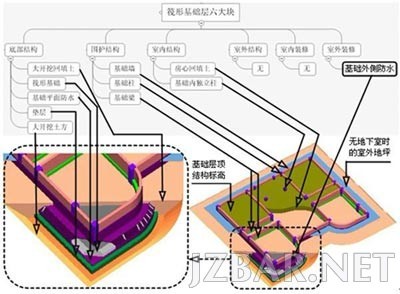

1．筏形基础层包含哪些构件：筏形基础层所包含的构件见图3.16：


筏形基础六大块示意图

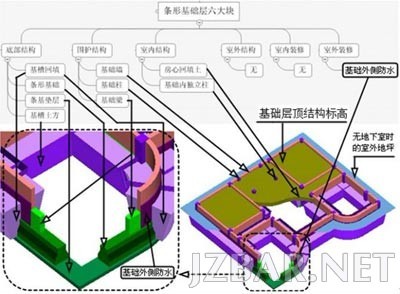

2．条形基础层包含哪些构件：条形基础层所包含的构件见图：


条形基础六大块示意图

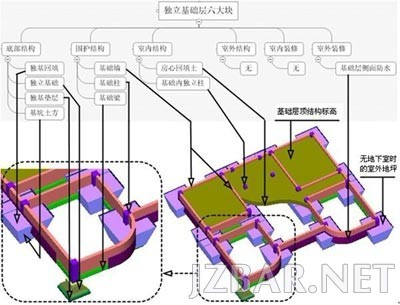

3．独立基础层包含哪些构件：独立基础层所包含的构件见图


独立基础六大块示意图

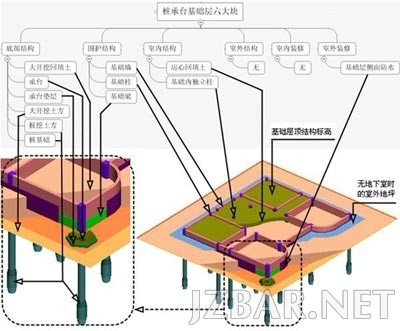

4．桩承台基础层包含哪些构件：桩承台基础层所包含的构件见图


桩承台基础六大块示意图
（二）-n~-2层包含哪些构件

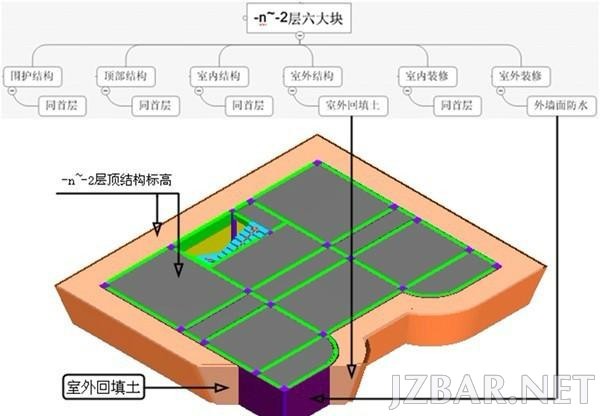

-n~-2层全部埋在地下，属于全地下室，其中围护结构、顶部结构、室内结构、室内装修所包含的构件同首层，室外结构变成了回填土，我们在基础层已经统计过了，室外装修变成了外墙防水，见图


-n~-2层六大块示意图

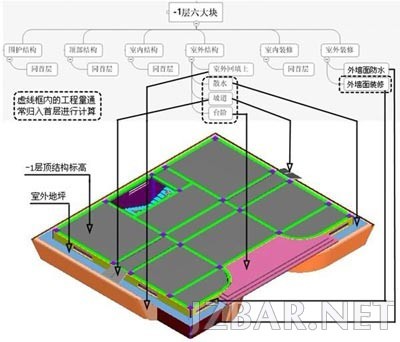

三）-1层包含哪些构件：-1层属于半地下室，部分埋在地下，部分埋在地上，其中围护结构、顶部结构、室内结构、室内装修所包含的构件同首层，室外结构里的回填土在基础层里已经统计过了，室外结构里的散水、台阶、坡道从标高角度讲应该归-1层所有，但是图纸一般将这些构件都画在首层，所以说散水、台阶、坡道通常都归入首层计算。-1层的室外装修这里变成了两部分，其中埋入地下部分变成了室外装修，露出地面部分属于外墙装修，一般也归入首层计算。见图


-1层六大块示意图
（四）2~n层包含哪些构件

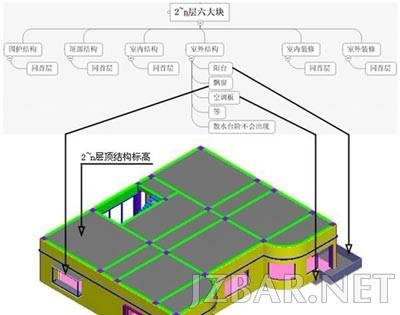

2~n层一般属于建筑物的标准层，其中围护结构、顶部结构、室内结构、室内装修、室外装修所包含的构件同首层，室外结构中出现频率最高的是阳台、飘窗、空调板，散水、台阶一般不会出现，见图：


2~n层六大块示意图

三．其他项目包含哪些构件
前面我们分析了建筑物每层所涵盖的构件，还有一些项目归纳不到每层里，我们就不把他们归纳到其他项目里，分别是平整场地、建筑面积、脚手架面积、落水管、烟道、通风道、垂直封闭、塔吊等大型机械进出场费等。
四．建筑物构件汇总
综合上述，如果我们取消层的概念，将整个建筑物的六大块所包含的构件总结如下（如果把基础层的底部构件和其他项目加上实际上是八大块）：


（一）围护结构构件汇总
建筑物围护结构所包含的构件见图：


整楼围护结构所包含的构件
二）顶部结构构件汇总
建筑物顶部结构所包含的构件见图：


整楼顶部结果所包含的构件
（三）室内结构构件汇总


（四）室外结构构件汇总
建筑物室外结构所包含的构件见图


（五）室内装修构件汇总
室内装修需要先从整楼里分出各个房间，各个房间的室内装修所包含的构件见图
