很多朋友反应钢结构的施工图很难看明白，也不容易理解，建筑吧今天教会大家如何在一分钟中快速看懂钢结构施工图，赶紧收藏吧！
★ 钢结构图
※ 钢结构
由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
※ 钢结构图
用来表示钢结构的图样。
※ 型钢
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

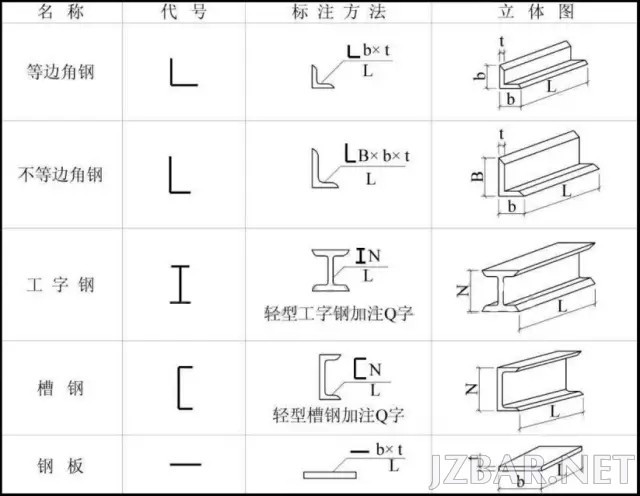

★ 型钢的代号及标注

★ 钢结构中型钢的连接方法
※ 焊接
※ 铆接
※ 螺栓连接
一、焊接
将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号
※ 坡口焊缝
※ 贴角焊缝
※ 塞焊缝

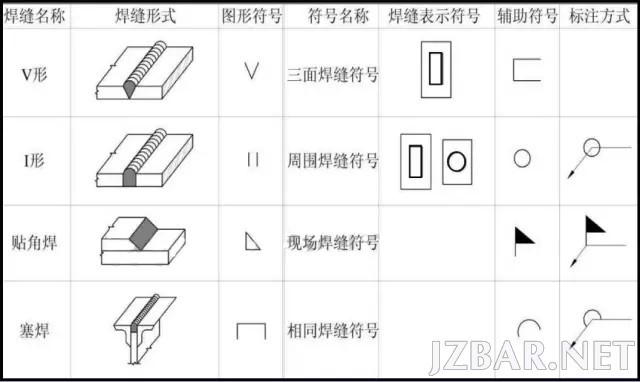

★ 焊缝的图形符号和辅助符号

2、焊缝的标注
在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

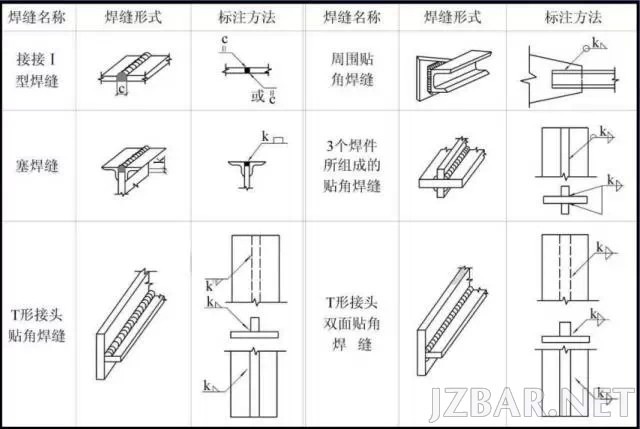

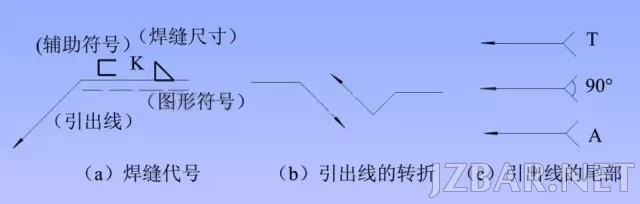

★ 焊缝的标注方法

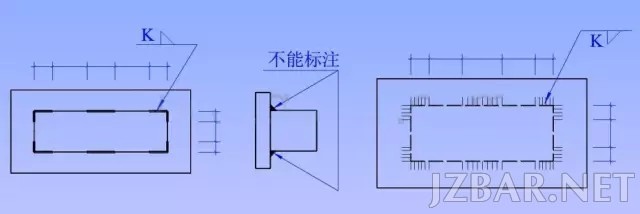

★ 焊缝不连续时的画法及标注
当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线

二、铆接

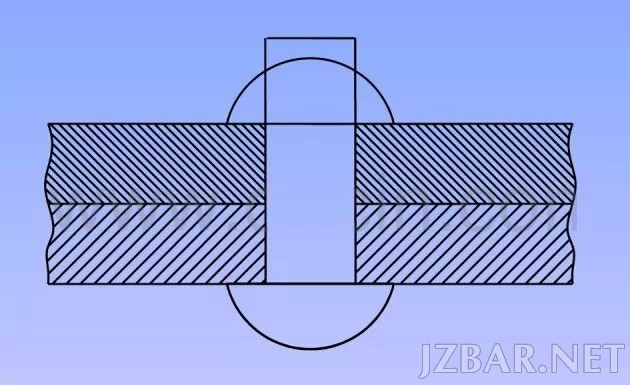

用铆钉将两块或两块以上的钢板连接在一起

★ 铆接分类
※ 工厂连接
※ 现场连接

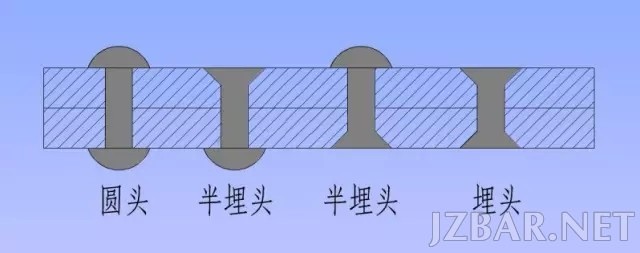

★ 铆钉类型

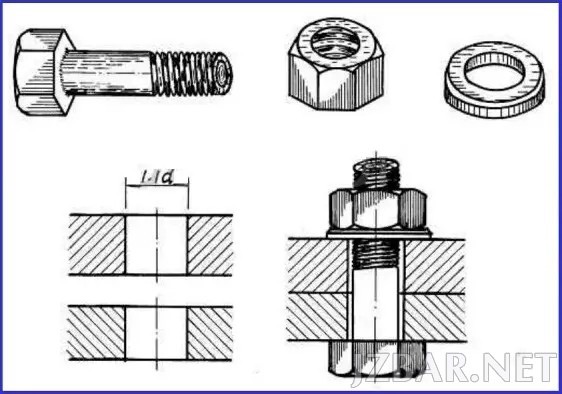

三、螺栓连接
※ 焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接
※ 连接方法

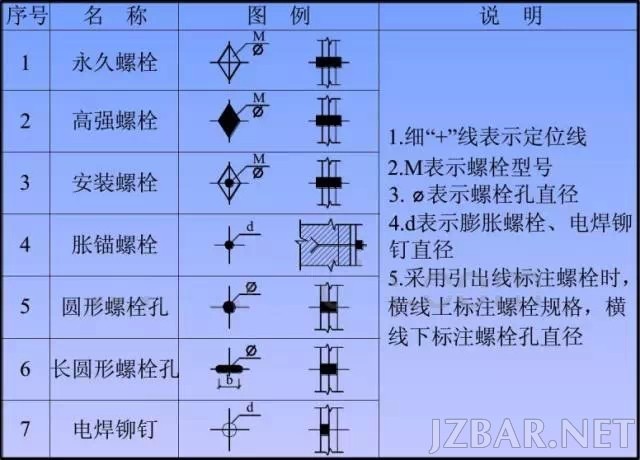

★ 螺栓、孔、电焊铆钉图例

钢梁结构图
概述
钢梁常用于大、中跨度桥梁中
钢梁的种类
※ 钢板梁
※ 钢桁梁

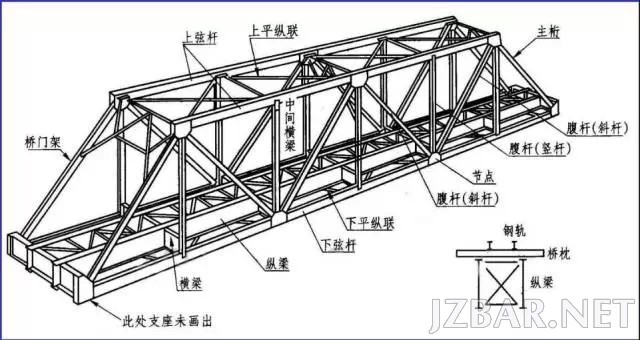

★ 下承式简支栓焊梁

★ 钢梁结构图的内容
※ 设计轮廓图
※ 节点图
※ 杆件图
※ 零件图

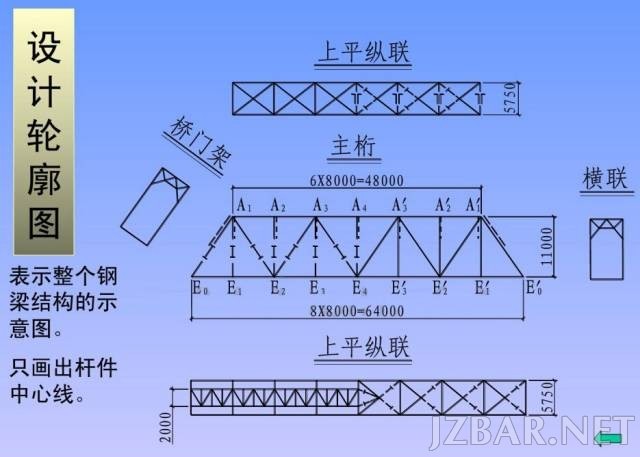

★ 设计轮廓图

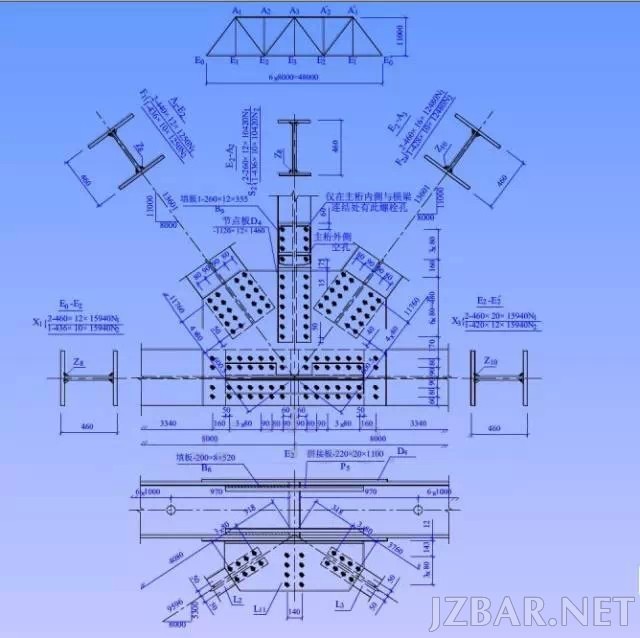

★ 节点图

★ 节点构造图

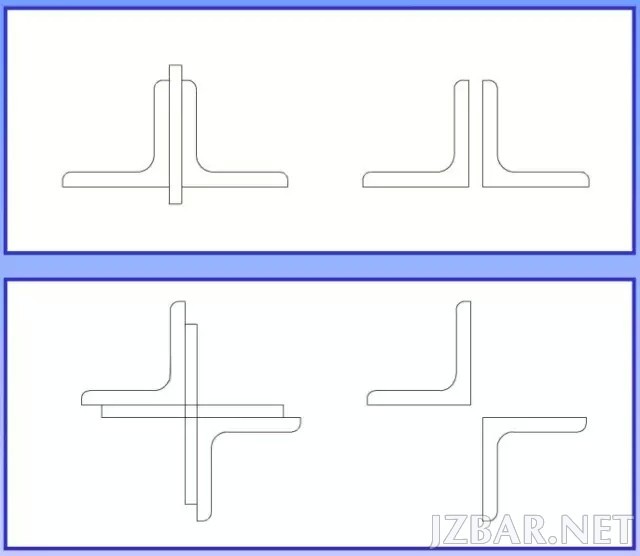

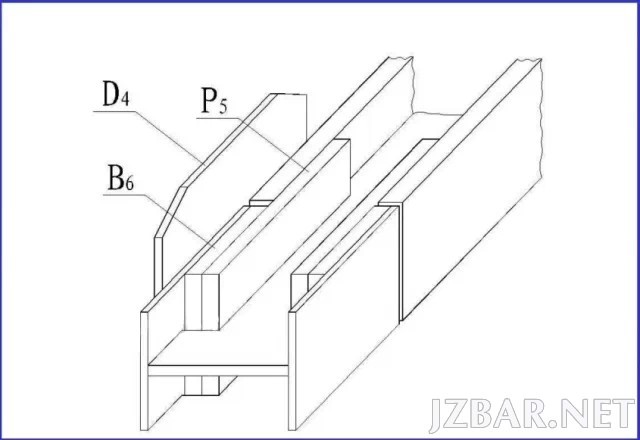

★ 拼接板、填板的拼装

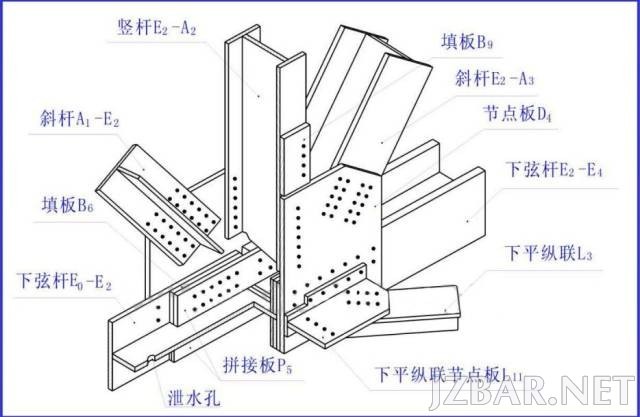

★ 立体图

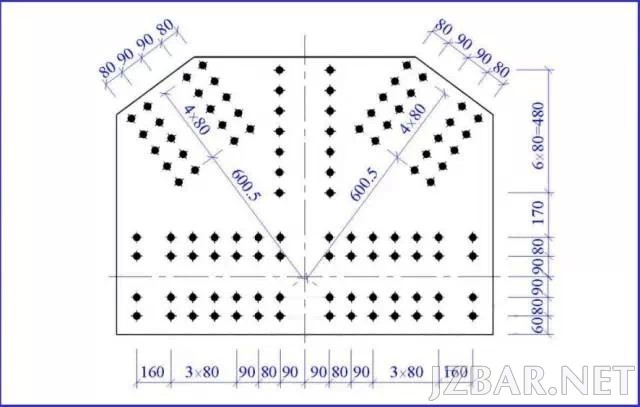

★ 节点板详图

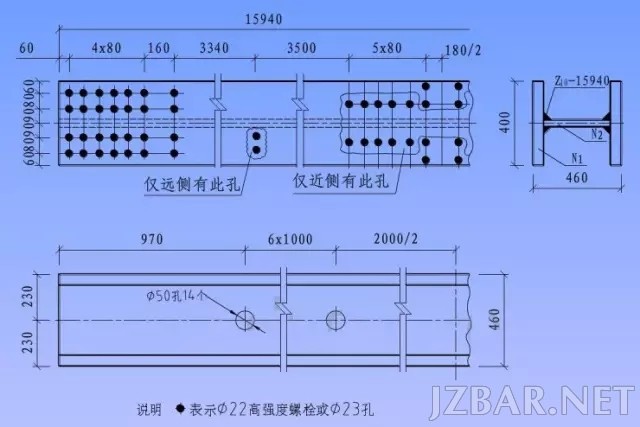

★ 杆件图

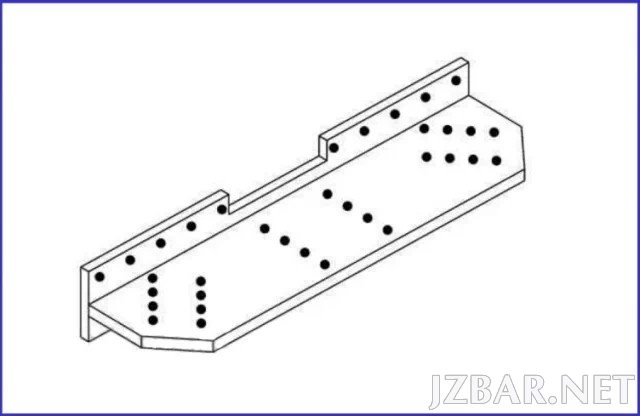

★ 零件图
钢屋架结构图
概述
※ 钢屋架
※ 钢屋架结构图
屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图
※ 屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※ 比例：1：100、1：200
※ 单线条表示，杆件长度直接注在单线条旁边。

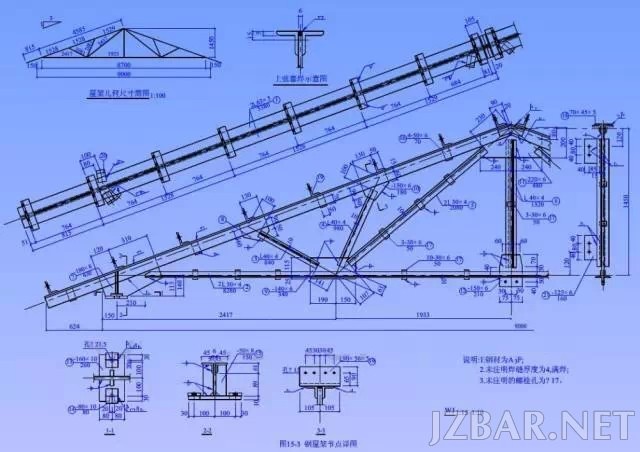

★ 屋架详图
※ 图样：立面图，上弦实形辅助投影，剖面断面图。
※ 比例：两种比例：
杆件轴线采用较小比例（1：20，1：15）
节点板、杆件、断面采用较大比例（1：10，1：5）
※ 图线：可见轮廓线——中实线
不可见轮廓线——中虚线
★ 杆件拼接

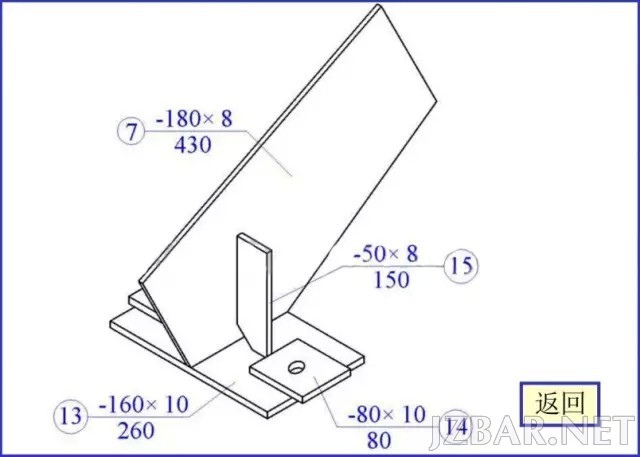

★ 支座节点图

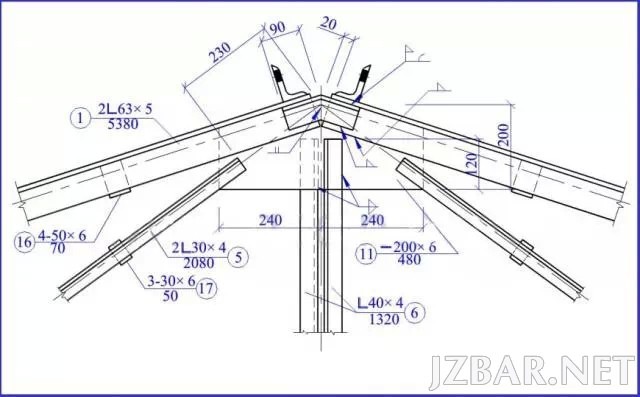

★ 屋脊节点图
