2015年《监理工程师案例》双代号时标网络图答案解析

天使不哭 · 发表于 2015-5-27 21:43:15

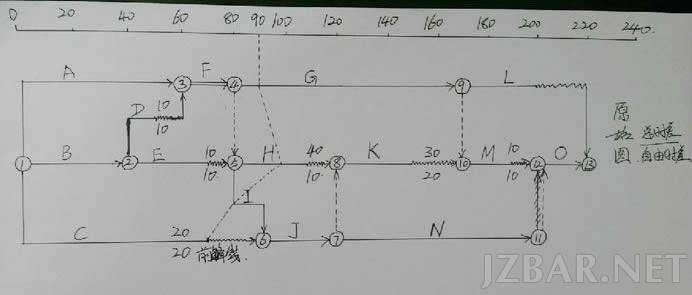

考试完隔了好几天，可能还是有点误差，不过应该不是很大了，供参考和讨论哈，2015年5月27日重新编辑：原始图全部重新画了一下，大部分应该是正确的吧，不保证。

第1问：关键线路的问题： 1-3-4-5-6-7-11-12-13 也就是A-F-I-J-N-O 总工期220天
第2问：D延后10天，E延后时间的影响：D总时差为10天，延后10天对总工期没有影响，E总时差为10天，延后5天对总工期没有影响。
第3问：计算HKM工作的总时差和自由时差：如图 H总时差为40天，自由时差为10天，K总时差为30天，自由时差为20天，M总时差为10天，自由时差为10天。
第4问：90天前锋线查看工期，发现G进度正常，H超前10天，I工作未开始，C工作刚好完成，判断这几个工作对总工期的影响。答：G进度正常对总工期没有影响，H总时差为40天超前10天对总工期没有影响，I是关键工作，落后10天使得总工期延后10天。C工作总时差为20天，落后20天对总工期没有影响。
第5问：90天前锋线的情况下计算H、K、M的总时差和自由时差。我觉得还是要按最开始修改后的图来计算：H总时差为60天，自由时差为30天，K总时差为30天，自由时差为10天，M总时差为20天，自由时差为20天。
好像没有其他问题了吧？难道记漏了？大家想想。

本文永久链接地址：https://www.jzbar.net/thread-4258-1-1.html

lk365674157 · 发表于 2016-5-1 18:27:32

谢谢楼主分享，对我而言很有帮助，希望大家一起努力，顺利通过考试！

1xjt520 · 发表于 2016-11-11 13:25:17

谢谢楼主分享，对我而言很有帮助，希望大家一起努力，顺利通过考试！

tracingair · 发表于 2017-8-12 13:15:08

楼主加油，我们都看好你哦，继续分享好贴吧。

junesnow2008 · 发表于 2018-3-16 10:21:31

激动人心，无法言表，感谢分享！

wtycrj · 发表于 2020-3-18 22:51:48

对我而言很有帮助
