安装工程施工图由设计说明，图例，平面图、系统图、局部设施、详图等组成。
  安装工程常用图例
（一）机械设备安装工程

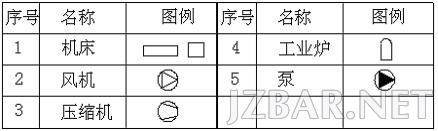

图1.机械设备安装类常用图例
说明：
1.机床一般在图纸里进行标号，然后在图纸下面列出机床设备表。
2.风机和泵是由三角形的底部至顶点方向流动。
（二）电气设备安装工程

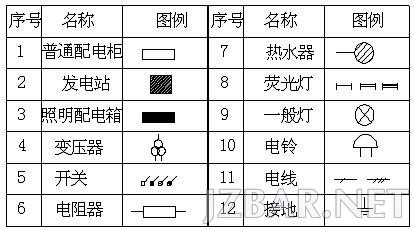

图2.电气设备安装类常见图例
说明：
1.有些图例不是一种，像变压器，开关，灯等，由于篇幅问题不全列举，可以参考相关书籍。
2.荧光灯不同的线数代表不同的灯管根数，电线也是代表导线根数。
3.电气类的图例符号很多，从事这个专业的可以专门学习一下。
（三）热力设备和静置设备安装工程

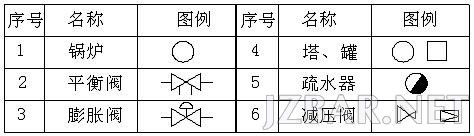

图3.热力设备和静置设备类常见图例
（四）工业管道工程

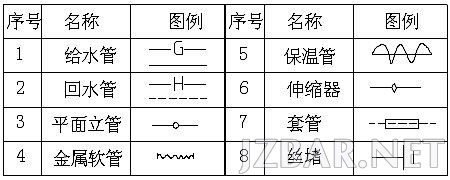

图4.工业管道类常见图例
说明：有些图例利用字母表示管道类型，有些利用线性表示，如给水管和排水管，还可以有热水（R），污水(W)，雨水(Y)，空调供水(KG)，空调回水(KH)等不再一一列举。
（五）消防工程

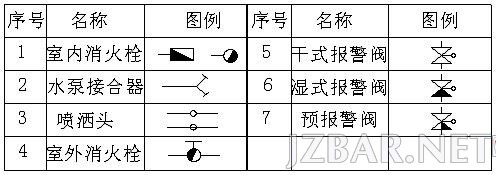

图5.消防类常用图例
说明：
1.喷洒头，图上所列上面为闭式，下面为开式。
2.报警阀画的是系统图表现形式。
3.室内消防栓前面是平面图表现形式，后面是系统图表现形式。
（六）给排水、采暖、燃气工程

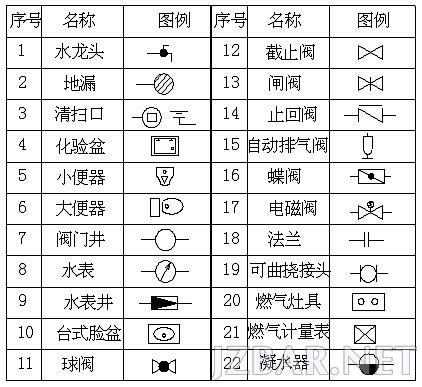

图6.给排水、采暖、燃气类常用图例
（七）通风空调工程

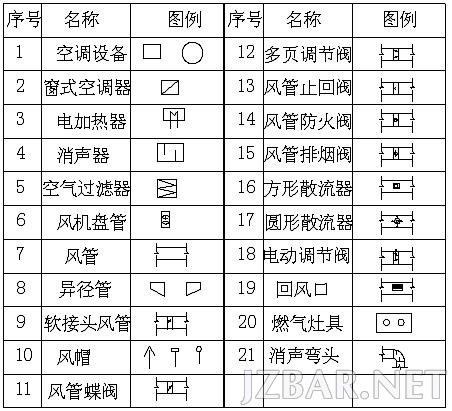

图7.通风空调常用图例
说明：
1.图中1空调设备左侧适用于不带转动部分的设备，右侧适用于带转动部分的设备。
2.风机盘管的符号，现在很多设计院都是在上面进行标注，如FP-51WA等。
3.风管仅表示平面图，根据风管截面的不同有圆形风管和矩形风管。
4.图中14风管防火阀，通常表示的70℃常开防火阀，旋转90℃即为常闭。
5.图中15风管排烟阀，通常表示的280℃常闭排烟阀，同样旋转90℃即为常开。
（八）自动化控制仪表安装工程

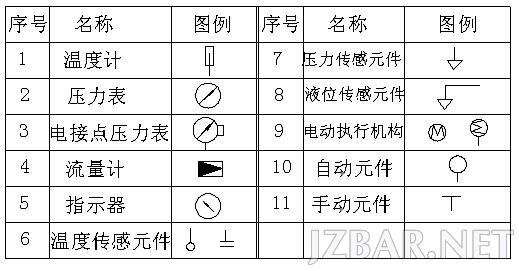

图8.自动化控制仪表类常用图例
