建筑吧教你怎么把CAD转JPG，并使转出的图像清晰可见！

考神团队

　　对于从事CAD相关职业的朋友来说，今天所分享的这个方法，可以说是起到不少的作用，CAD所形成的文件，也只有CAD软件才能打开，在工作的时候，由于我们的图纸需要发给客户观看，为了保证客户能正常打开，同时也为了可以保护自己的设计作品不被调用，我们经常会把它转成其它格式。
　　通常情况下，我们经常把CAD文件转换成PDF格式或者转换成图片的格式，这样方便别人查阅，因为这两个格式的文件基本上的电脑都可以打开，CAD转换PDF格式在之前已经跟大家分享过，今天给大家分享下用CAD导出JPG或者PNG图片格式的方法。
其实它和PDF转换方法也差不多，只不过没有PDF那么麻烦，现在的CAD版本都是自带JGP打印机了，我们可以轻松的把它转换成高清图片格式。
　　1、点击“打印”或者使用快捷键“Ctrl+P”调出打印窗口。

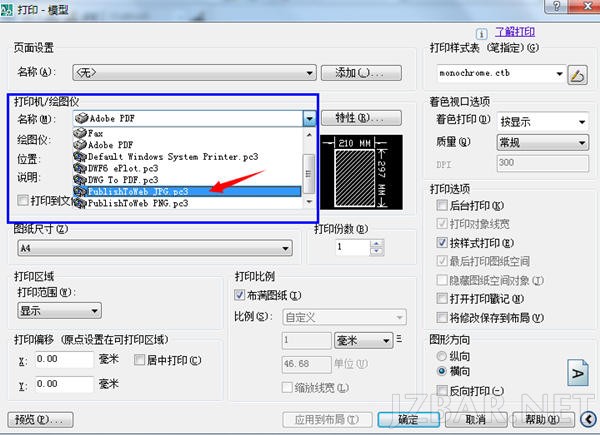

　　2、选择JPG打印后，会弹出选择窗口，一般小图选择默认就行，如果图纸比较大，且比较详细的话，建议选择自定义，可以得到更加清晰的图片。
　　3、图纸尺寸可以选择默认或者选择更大的像素，看每个人对图纸清晰度的要求而定，一般默认的就很清楚了。

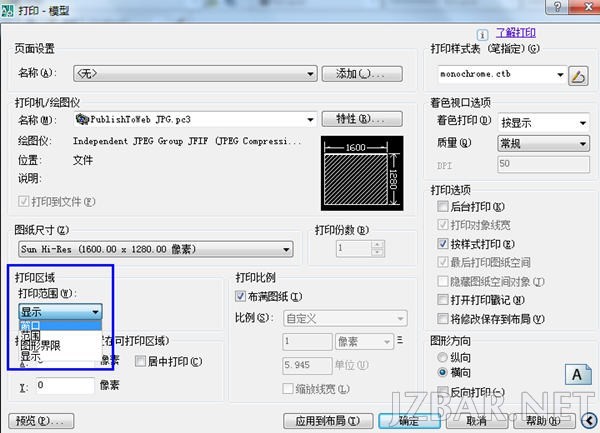

　　4、然后选择“窗口”把需要转换的图纸框选，四边尽量留比较小的间隙，这样得到的图纸就越大。

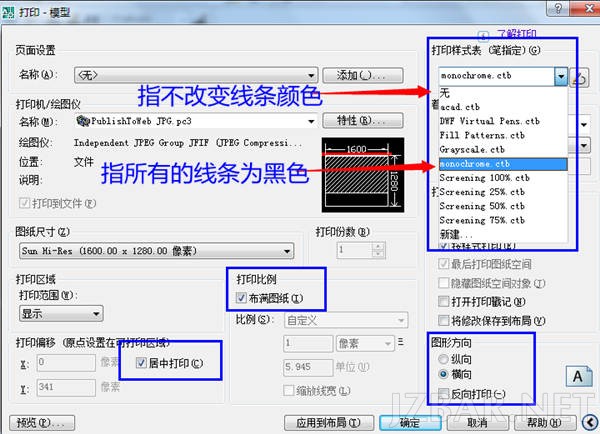

　　5、如果你想得到全黑色线条的图形，你就选择m开关的那个，如果你不想改变原图颜色，你就选择无，如图：

　　6、然后点击右下角的确定保存图片即可。
