脚手架安装及拆除施工工序规范图文讲解

考神团队

脚手架搭设前，应按专项施工方案向施工人员进行交底，安拆过程危险系数较大，所以建筑吧特别整理了本规范给分享给大家，希望能帮助大家在日常工作控制安全风险，减低事故发生率。
1.地基与基础
压实填土地基应符合国家标准《建筑地基基础设计规范》GB50007-2002第6.1节的规定；灰土地基应符合国家标准《建筑地基基础工程施工质量验收规范》GB50202-2002第4.2节的规定
立杆垫板或底座面标高宜高于自然地坪50mm～100mm
2.底座安放标准
1 底座、垫板均应准确的放在定位线上
2 垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板

3.扣件安装规定：
1  扣件规格与钢管外径相同
2  螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m
3  在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm
4  对接扣件开口朝上或朝内
5  各杆件端头伸出扣件盖板边缘的长度不应小于100mm

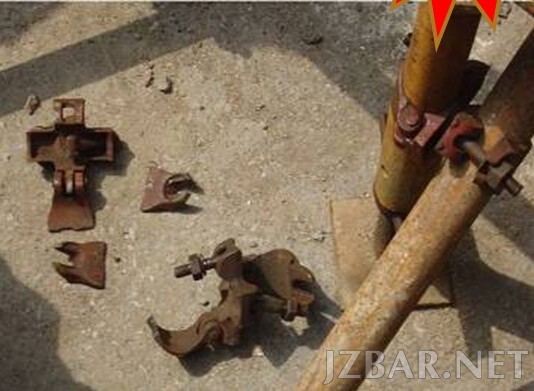

4.扣件检查验收：
       扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》GB 15831规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用

5.脚手架地基、基础验收
1）脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算
2）脚手架地基与基础是否夯实
3）脚手架地基与基础是否平整
4）脚手架地基与基础里是否积水

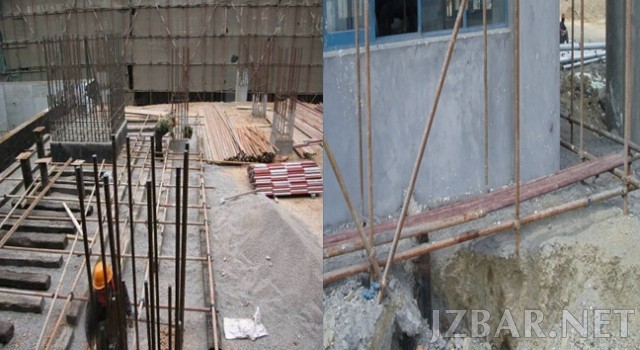

6.地基、基础

7.排水沟的设置验收
1）脚手架搭设场地杂物清除，平整，并使排水通畅。
2）排水沟的设置应在脚手架最外排的立杆以外的500mm~680mm之间
3）排水沟的宽度为：200mm~350mm之间；深度为：150mm~300mm之间；水沟的端部应设置集水井一座（600mm×600mm×1200mm）来保证水沟里的水及时的排除。
4）排水沟的上口宽度：300mm；下口宽度：180mm；
5）排水沟的坡度为i=0.5

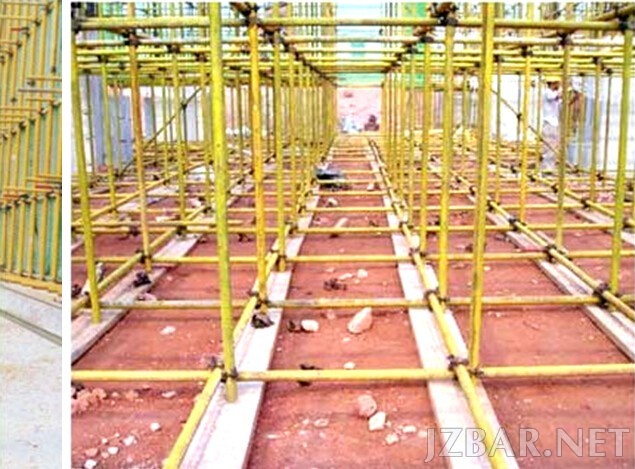

8.脚手架排水沟的设置

9.脚手架垫板、底托的验收
1）脚手架垫板、底托的验收是根据脚手架高度及承载来定的
2）24m以下脚手架的垫板规格是（宽度大于200mm、厚度大于50mm）、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0.15m2
3）24m以上承载脚手架的底部垫板的厚度必须经过严格计算4）脚手架底托必须摆放在垫板中心部位
5）脚手架底托宽度大于100mm厚度不得小于50mm 。

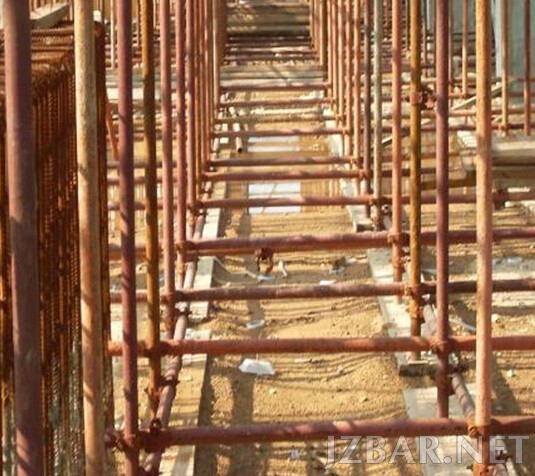

10.脚手架扫地杆的验收
1)扫地杆必须与立杆连接，不得扫地杆与扫地杆之间连接。
2)扫地杆水平高差不得大于1米，距边坡的距离不得小于0.5米。
3)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上
4)横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
11.脚手架主体验收
1）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距必须小于2m. 大横杆间距必须小于1.8m. 小横杆间距必须小于2m. 验收。建筑承载的脚手架必须按照计算要求验收。
2）立杆的垂直偏差应根据架体高度来验收,并同时控制其绝对差值：当架体低于20米时，立杆偏差不大于5厘米。架高在20米至50米之间，立杆偏差不大于7.5厘米。架高大于50米时，立杆偏差不大于10厘米。

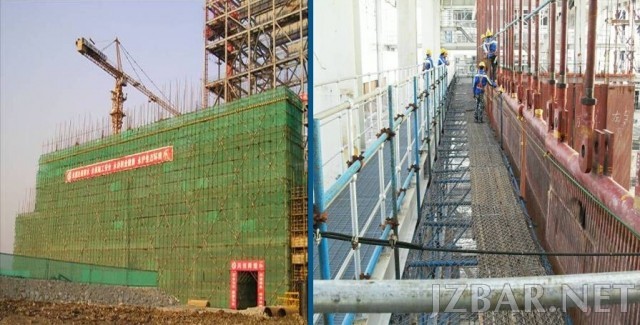

12.脚手架主体验收

13.脚手板铺设的验收标准
1）、施工现场脚手架搭设完成脚手板铺设必须满铺脚手板对接必须正确，在架子拐弯处，脚手板应交错搭接，并且必须绑牢，不平处用木块垫平钉牢。
2）、作业层的脚手板应铺平、铺满挤严、绑扎牢固，离开墙面12—15CM端部脚手板探头长度不得大于20CM，横向水平杆的间距应根据脚手架的使用情况搭设，脚手板的铺设可采用对接平铺也可采用搭接铺设。
14.连墙件的设置验收标准
连墙件设置种类有两种：刚性连墙件和柔性连墙件，施工现场宜采用刚性连墙件。高度小于24米的脚手架，需3步3跨设置连墙件，高度在24米至50米之间的脚手架需2步3跨设置连墙件。
A、连墙件应从脚手架体底层第一步纵向水平杆处开始设置。
B、连墙件应宜靠近主节点设置，偏离主节点的距离不应大于300mm。
C、连墙件宜优先采用菱形布置，也可采用方形、距形布置。
D、脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m(两步)。
15.脚手架软连接
