水电暖安装设计常用全套数据（收藏）

天使不哭

知识点一  电气安装工程插座安装高度的设计尺寸
1.电源插座边距地宜为30CM，平开关面板底边距地宜为140CM；
2.烟机插座离地高220CM；
3.地柜内插座离地高55CM；
4.微波炉插座距地高160CM；
5.空调插座距地高2M;
6.电视背景插座高度宜为60(特殊要求除外）；

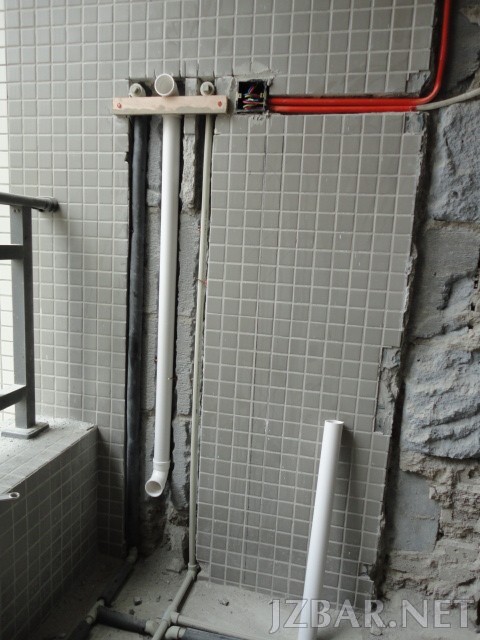

知识点二  卫生器具及管道安装
1.橱柜安装下水管如需改道必须离地10CM以下，沿墙角走；
2.混水阀代花洒安装高度不宜高于90CM；
3.洗衣机水阀高度宜为120CM;
4.拖把污水盆水阀高度宜为800MM；
5.冲落式蹲式大便器水阀高度宜为400MM;
6.柜式洗面盆三角阀高度宜为500MM；
特别注意一点的是，排水流向按管线短，埋深小，尽可能自流排出的原则确定。

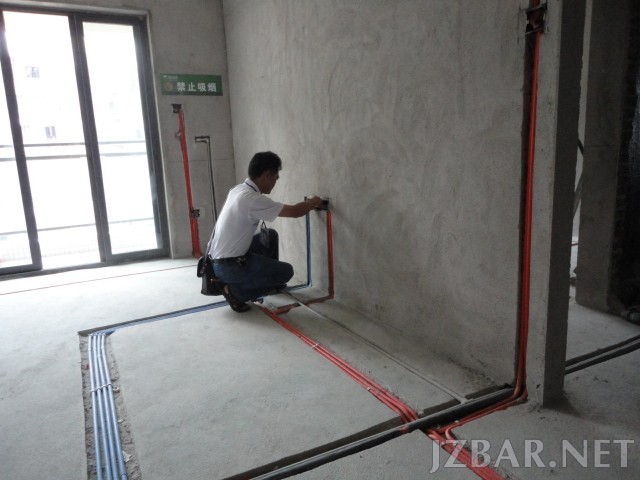

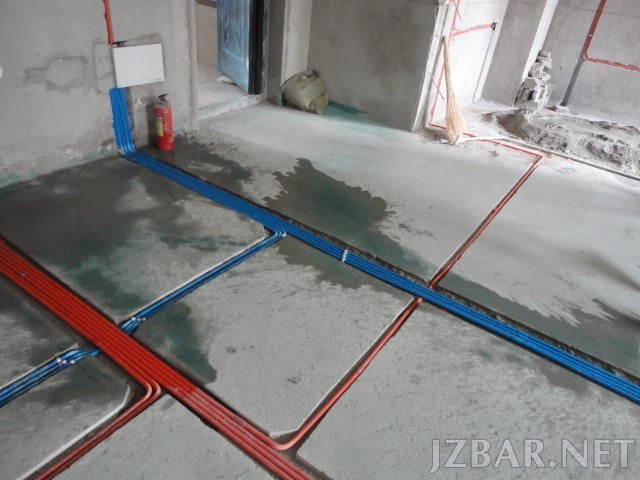

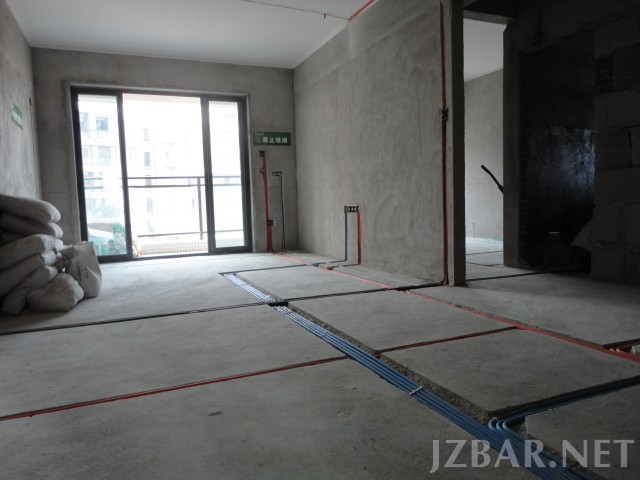

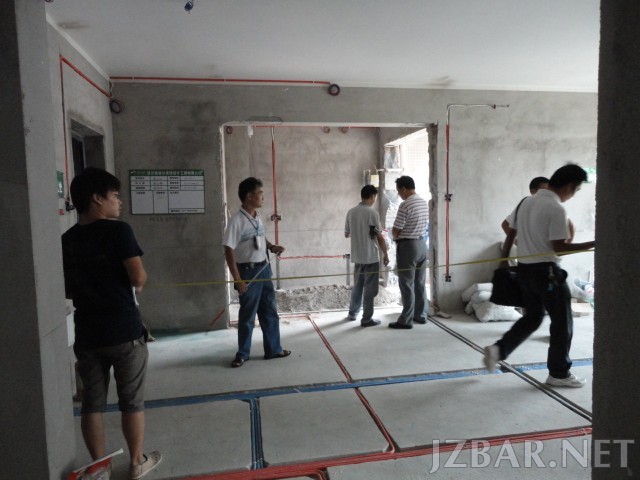

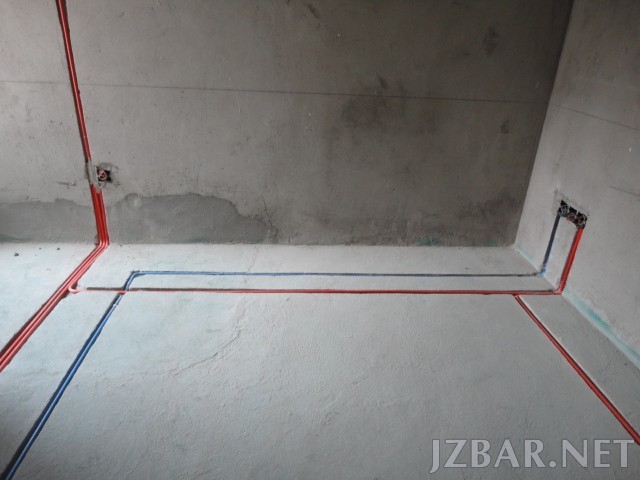

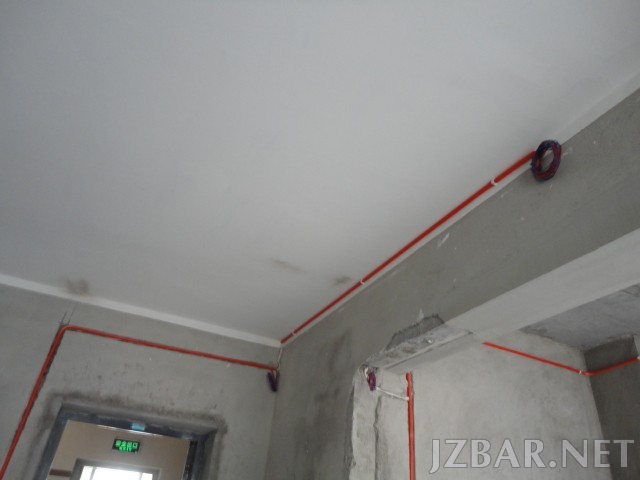

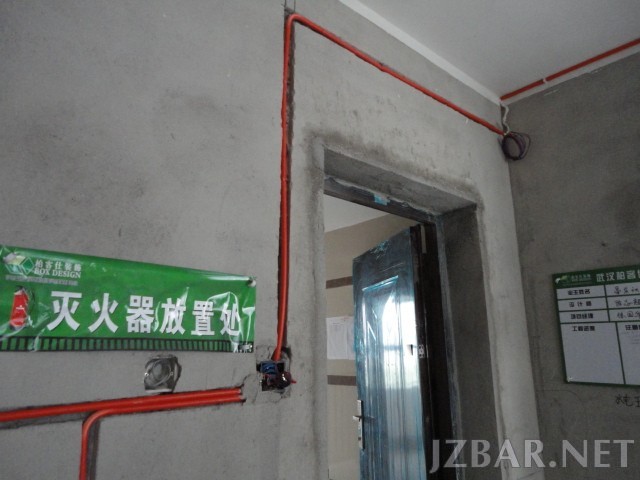

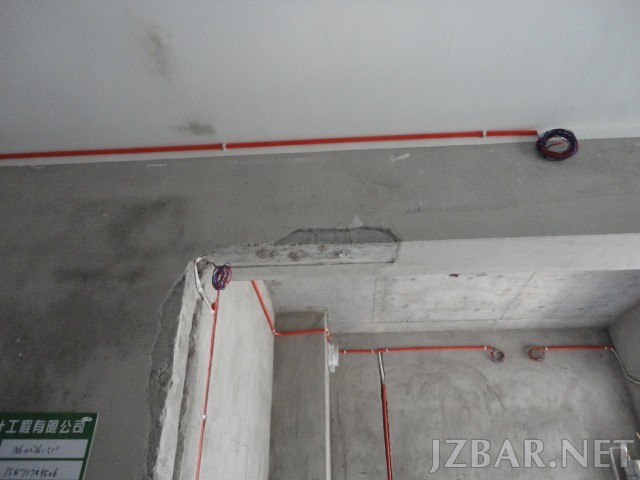

看图才酸爽
