地下室砼底板不设止水钢板施工工艺

天使不哭

有些地下室由于地势高水位低，固设计时取消止水钢板和橡胶止水条设置，在这种情况下施工相对比较方便，一般常规做法是在“后浇带”部位用钢筋焊成钢架，在钢架上绑扎密目钢丝网，形成一道阻离层施工不方便，需要钢筋和电焊后期钢筋也无法重复使用，浪费资金且不易后期清理，在这里为大家介绍一种便宜实用的方法。
1、首先准备一些主材如钢筋支架

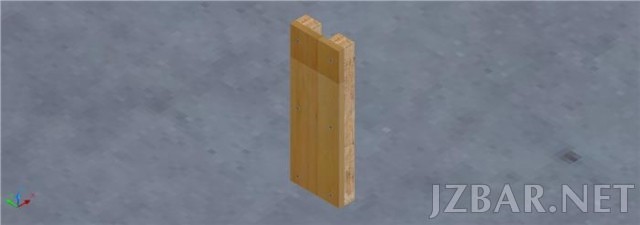

2、组合模板等

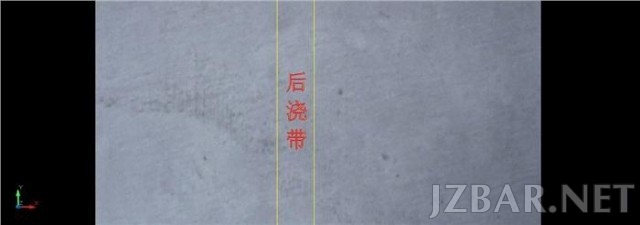

3、在垫层上弹好“后浇带”定位线，一般为800mm宽

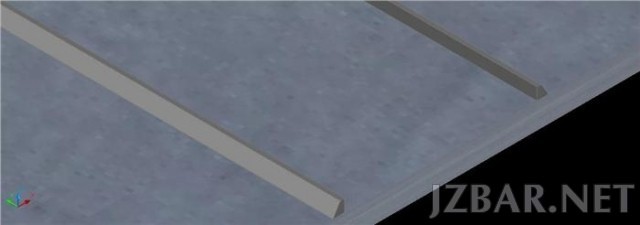

4、再按照弹设的控制线配合铝铪金做成细石砼坎台，高度随底板保护层厚度，一般为50mm。

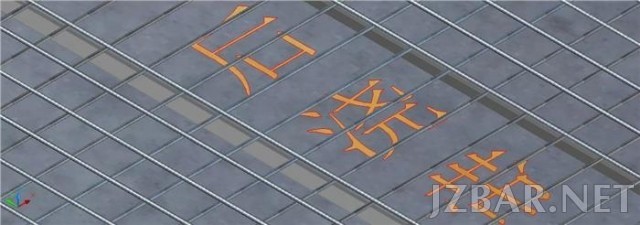

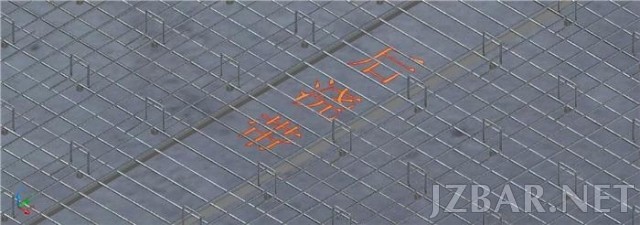

5、第二天就可以绑扎基础底板钢筋了，先绑扎底部钢筋，后浇带部位钢筋要与坎台平齐，便于后期立模板

6、底板钢筋全部绑扎完成后进行保护层垫块的支设，按要求一般为800mm*800mm纵横间距排列，并支设在钢筋交点上

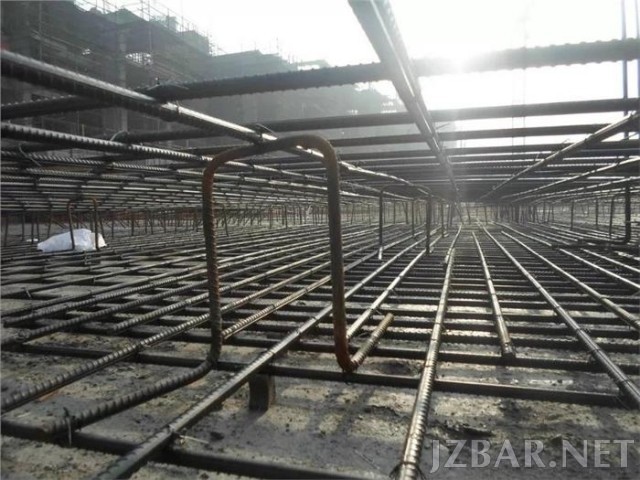

7、垫上制作完成的钢筋马磴，间距控制在800mm*800mm为宜，保证上部钢筋不变形不下沉

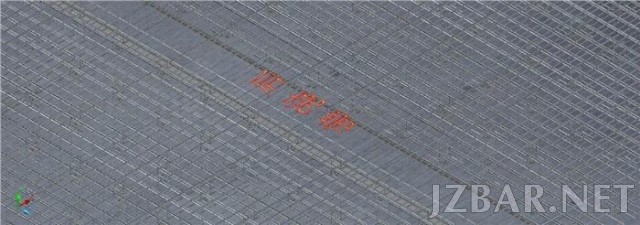

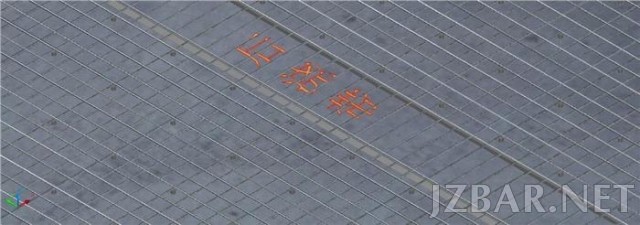

8、再按图纸设计要求绑扎上部钢筋，后浇带部位上部钢筋要与下部钢筋对齐

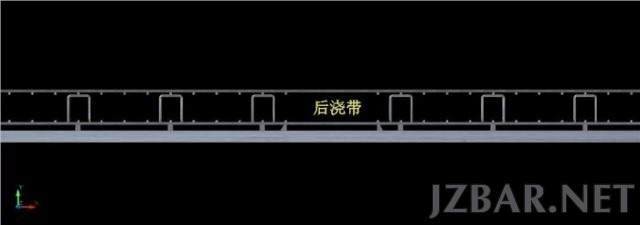

9、从剖面看如下

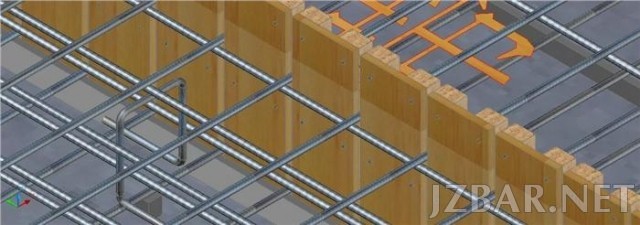

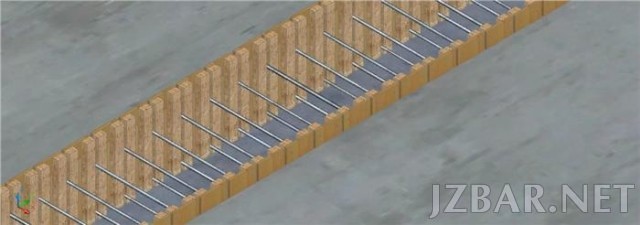

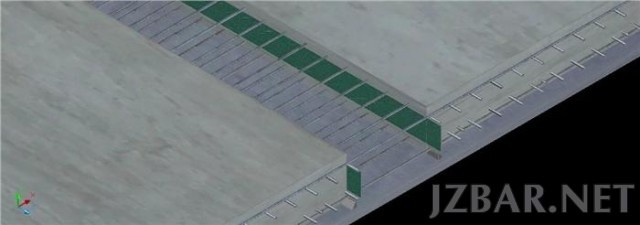

10、安装组合模板，一般宽度随网眼净尺寸，高度随底板厚度加100mm，逐个进行排列

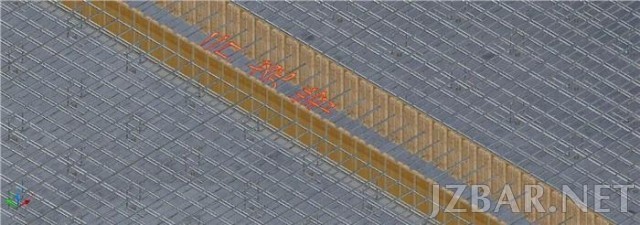

11、一侧排列完成后，排另一侧的模板，下部要到底

12、为了保证单块组合板的稳定性，全部组合板排列完成后应对下部和上部用木方进行连接，每隔二米钉一个钉，下部可采用短木料逐个对接排列，便于后期取出。如果后浇带端部有空间可从端部进出，木料可取长些的

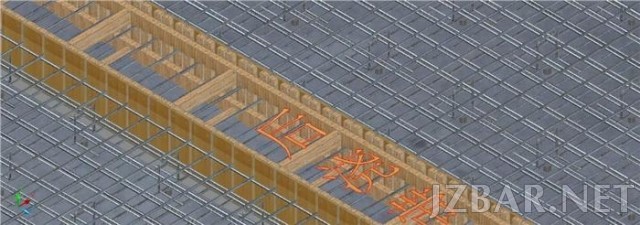

13、再进行下部横向支撑，确保浇筑砼时不会胀模

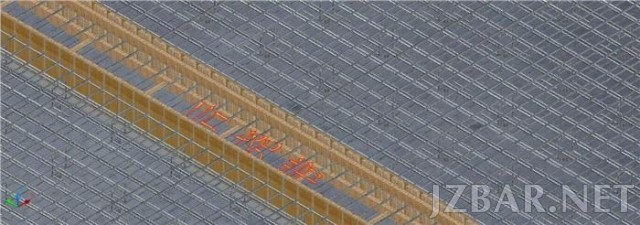

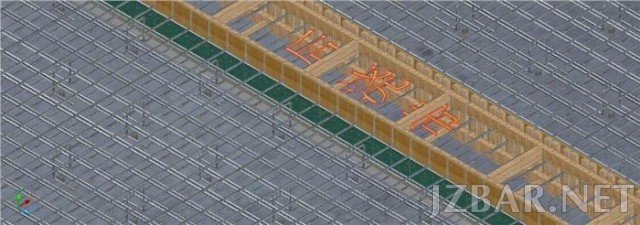

14、再进行上部支撑安装

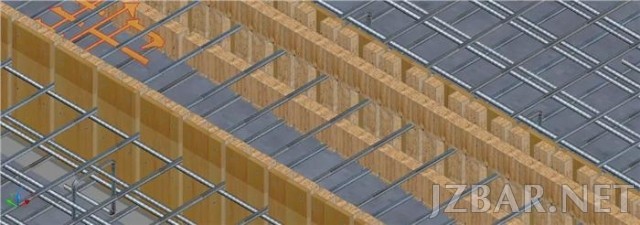

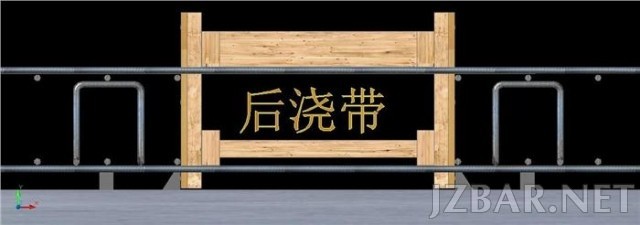

15、剖面效果如下

16、由于组合模板与组合模板之间有钢筋，所以会有一定的缝隙，这里我们可采用油毛粘配合小钉子或胶水固定在模板上，防止砼外渗

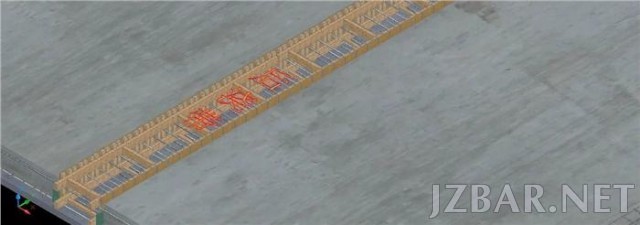

17、全部完成后对现场清理干净，用水冲洗经质监站、设计、监理、建设单位验收合格后就可以进行砼浇筑，一般地下室砼采用抗渗砼

18、24小时后就可以对侧模进行拆除，先安装的后拆、后安装的先拆，这里我们先拆上支撑

19、再拆除下支撑

20、然后再拆除两侧连接加固木方

21、拆除一侧组合模板，逐个取出，注意不要用钢筋进行撬棍以砼为支点进行撬动模板

22、同样的方法拆除另一侧模板

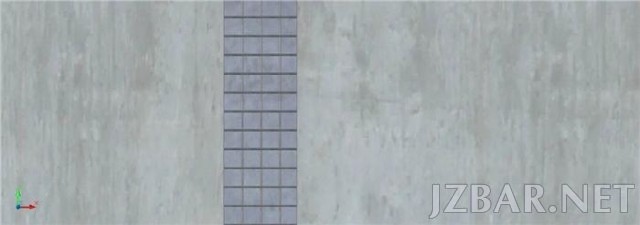

23、这里只剩下隔离层油毛粘了

24、清理所有油毛粘，28天后对截面进行毛化处理，可采用电动钻打凿，直至见到砼中的石子为止

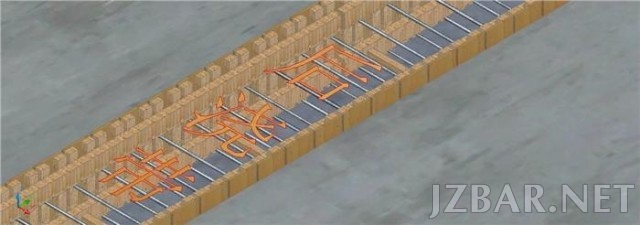

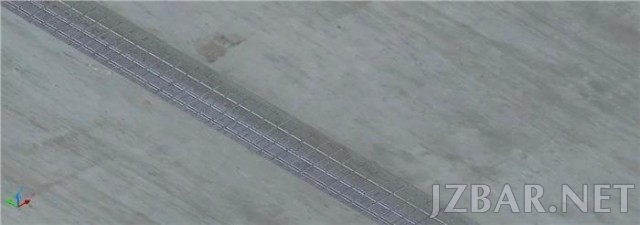

25、对后浇带中部钢筋进行绑扎完成，从顶视图看如下

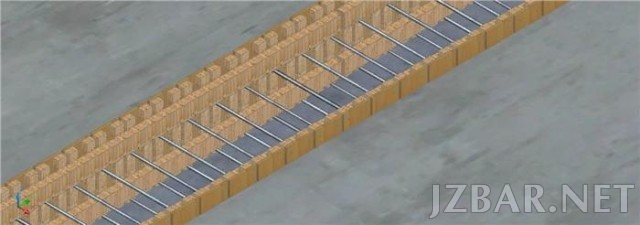

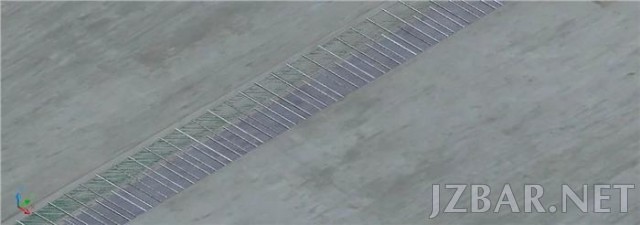

26、从西南角视图方向看如下

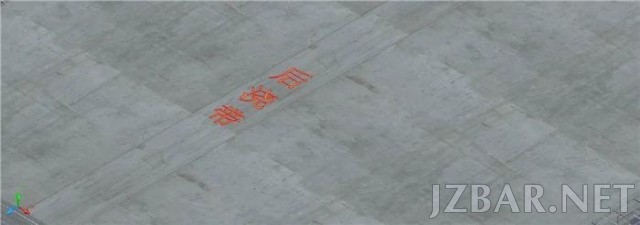

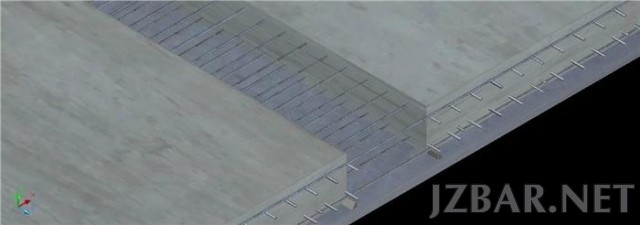

27、主体结构完成后或(45天后)就可以进行钢筋绑扎，经监理验收合格后即可进行砼浇筑，规范要求后浇带砼比同部位砼提高一个等级，并且是膨胀混凝土，完成后如下图，养护不少于13天

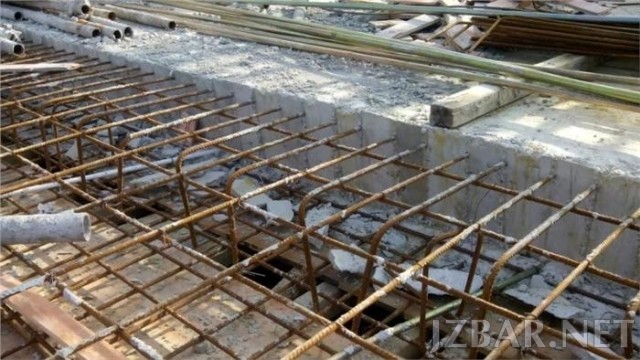

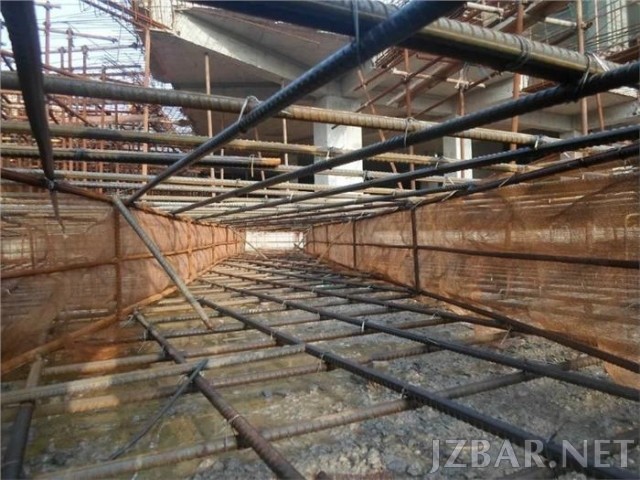

28、常规做法


29、采用模板后的效果
