为什么导入CAD图时软件一直卡住不动，导进去后也不显示任何图元？

熬夜的鹿

问题描述：
CAD图纸导入钢筋软件后没有任何图元显示，而用CAD软件打开则显示正常，什么原因？
图纸导入软件，软件就没有响应了，卡住不动了，删的时候也卡？

解决方案：
原因分析：CAD文件中有部分数据文件有误，属性定义错误。出现这种情况，大部分是因为CAD图纸采用了一些特殊的设计方法，或是图纸中包含了异常的信息，要处理此类情况，需要在CAD软件中做相关的处理。

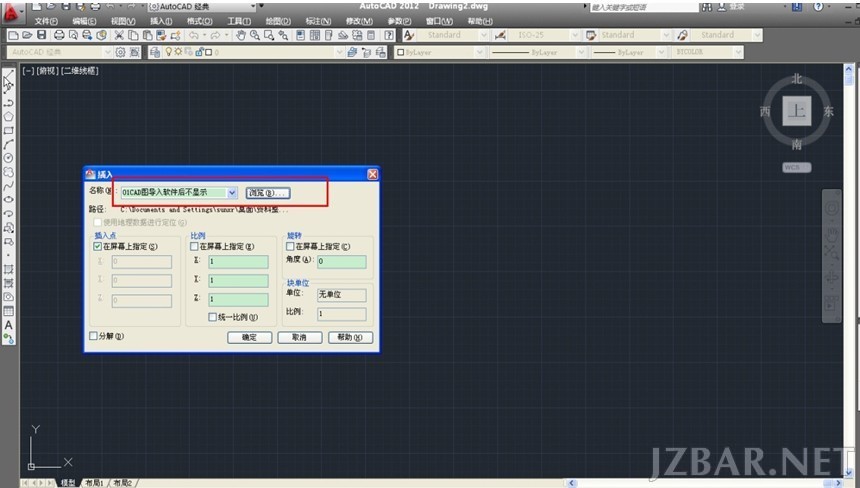

解决方案：在CAD中新建一个CAD文件；使用insert命令，插入块，将这张图纸插入进去。

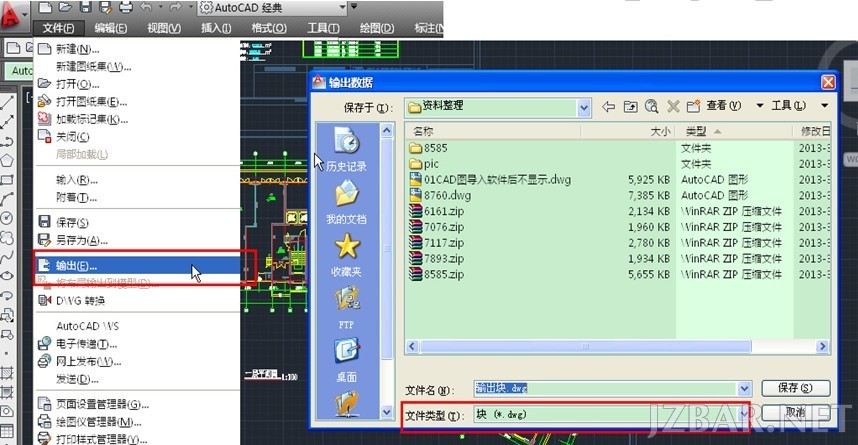

使用“X”(EXPLODE)分解命令将插入的块炸开；选中图纸，选择【文件】下的【输出】命令，选择输出块，进行命名保存 。 将输出的块导入软件中即可。

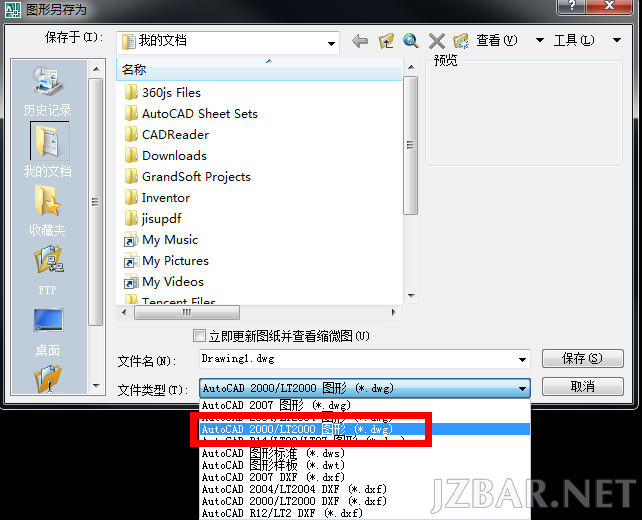

另：当处理很多方法都不行的时候 。可以将CAD图纸另存为一下，另存的时候将文件类型改为dxf.或者选择AUTO 2000.dwg的格式，如图：

方案二：在天正8软件中的命令行输入：PLZJ命令，敲回车； 2.选择待转换的文件以及转换后要保存的路径，点确定； 3.在命令行选择输出类型和对应的后缀名，敲回车即可。
方案三：在天正软件里把图纸转成T3格式，再导入就可以了。
方案四：在天正里面-拉框选择ctrl+c  复制，点天正新建，新建CAD的新的cad，然后ctrl+v粘贴  ，天正软件拉框选择输入x回车，然后再拉框选择输txdc回车，转t3格式。

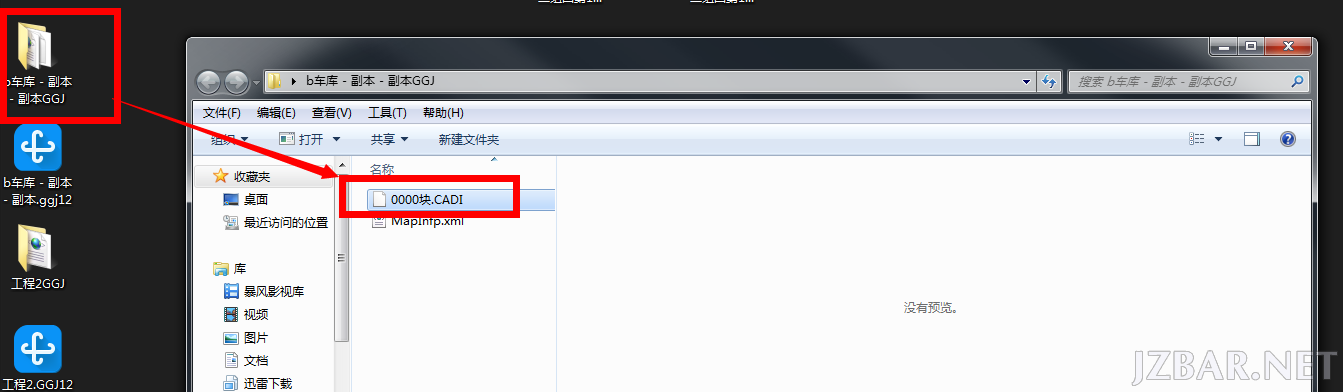

方案五：在电脑上新建一个空白的工程，在CAD草图的界面，点添加图纸，保存图纸，然后在工程保存的路径下会自动生成一个和工程名称一致的文件夹，如图：
，
打开文件夹中的名称后缀是CADI的文件，导入相当报错的工程即可。

方案六：在别的电脑上导入该图纸，如若别的电脑上导入可以显示，也是把文件夹中的CADI的文件导入不能显示的软件中即可。
方案七：将图纸在天正软件中打开：1.框选图纸，命令行中输入purge-回车-全部清理-全部是；2.框选图纸，命令行中输入x-回车-是；3.框选图纸，命令行中输入w-回车-修改保存路径；4.打开您刚才保存的新块，框选图纸命令行中输入txdc-回车；5.将图纸导入到软件中。
