2014年8月广联达钢筋算量高频问题TOP10

旌城造价人

一、为什么图纸导入不显示？
解决方案：
原因分析：1.图纸是天正软件做的，需要在天正软件中转成T3格式再导入。
          2.CAD图纸有碎图元。
方案一：首先保证安装了天正设计软件，使用天正软件打开CAD文件；在天正软件菜单上选择【文件布图】下的【图形导出】的命令； 在“保存类型”一栏，选择“天正3文件”，将CAD文件转成TArch3的文件，然后再导出后的t3格式图纸导入软件即可。

方案二：打开天正软件--文件布图--批量转旧--选择需要转旧的图纸打开--在弹出的浏览文件夹中选择一下保存的路径--在下边的命令栏中输入输出的类型T3回车--再在命令栏中输入文件的后缀名回车即可。
方案三：：打开CAD图纸，选中图纸后发现边上离得很远的位置也有被选中的，把多余的那些删除，再把图纸写块。
方案四：把图纸分解后再复制粘贴。
方案五：用CAD打开图纸以后选中图纸另存为，存为2007dxf这个格式即可。
方案六：图纸有密码。打开CAD图纸，将鼠标双击一根线，如果命令栏出现输入密码的命令，说明图纸有密码，需要跟设计人员要密码。
方案七：将图中版本降低，在原cad图纸在cad软件或者是天正软件中打开，另存为，文件类型选择【auto2000】，导入即可。
二、为什么导入CAD图后显示不全？
方案一：该图纸可能是天正图纸，导入软件后显示不全，需要在天正软件中转成T3格式再导入。

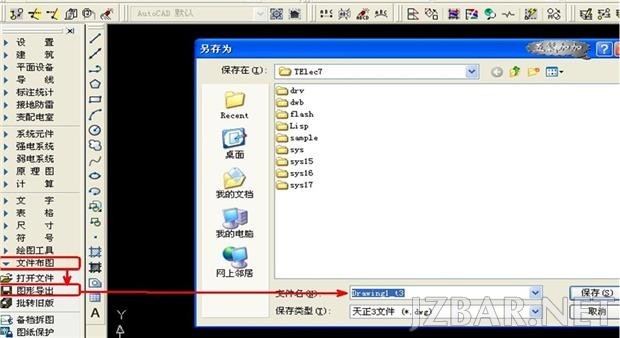

转T3方法①： 首先保证安装了天正设计软件，使用天正软件打开CAD文件；在天正软件菜单上选择【文件布图】下的【图形导出】的命令；
在“保存类型”一栏，选择“天正3文件”，将CAD文件转成TArch3的文件，然后再把导出后的t3格式图纸导入软件即可。

转T3方法②：打开天正软件--文件布图--批量转旧--选择需要转旧的图纸打开--在弹出的浏览文件夹中选择保存路径--在下边的命令栏中输入输出的类型T3回车--再在命令栏中输入文件的后缀名回车即可。
方案二：CAD打开图纸，先框选住图纸，命令栏输入X,回车，再框选住图纸，命令栏输入W，回车，‘源’选择对象，‘对象’选择转换为块，保存，再将新块图导进软件即可。
方案三：图纸有外部参照，在CAD中打开，点插入“外部参照”，软件会显示参照的图纸，鼠标点到参照名上右键，绑定，选择绑定，然后另存，在导入，前提是参照的图纸必须和这张图纸在同一个文件夹里面。
方案四：可以将原cad图纸在cad软件或者是天正软件中打开，另存为，文件类型选择【auto2000】，导入即可。
方案五：可能是天正软件过期，重新安装天正软件再转为T3格式导入；或者是用CAD打开，另存一个低版本的即可。
三、为什么导入CAD图时软件一直卡住不动，导进去后也不显示任何图元？
原因分析：CAD文件中有部分数据文件有误，属性定义错误。出现这种情况，大部分是因为CAD图纸采用了一些特殊的设计方法，或是图纸中包含了异常的信息，要处理此类情况，需要在CAD软件中做相关的处理。

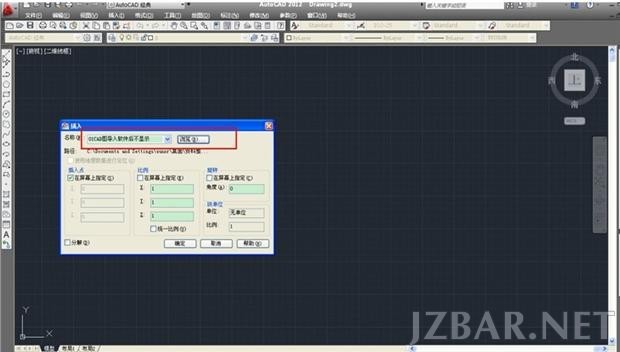

解决方案：在CAD中新建一个CAD文件；使用insert命令，插入块，将这张图纸插入进去。

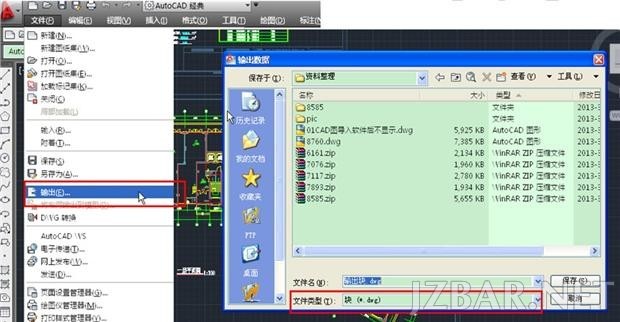

使用“X”(EXPLODE)分解命令将插入的块炸开；选中图纸，选择【文件】下的【输出】命令，选择输出块，进行命名保存 。 将输出的块导入软件中即可。

另：当处理很多方法都不行的时候 。可以将CAD图纸另存为一下，另存的时候将文件类型改为dxf格式的。
