安装工程施工图由设计说明，图例，平面图、系统图、局部设施、详图等组成。要想学好安装工程预算，首先必须学会识图，本章就安装工程施工图如何识图进行讲解，通过学习做到能读得懂图。
　　第一节安装工程常用图例  通过本节的学习，您将：了解安装工程常用图例；

　　（一）机械设备安装工程

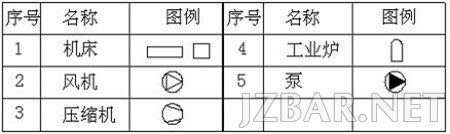

图1.机械设备安装类常用图例

　　说明：
　　1.机床一般在图纸里进行标号，然后在图纸下面列出机床设备表。
　　2.风机和泵是由三角形的底部至顶点方向流动。

　　（二）电气设备安装工程

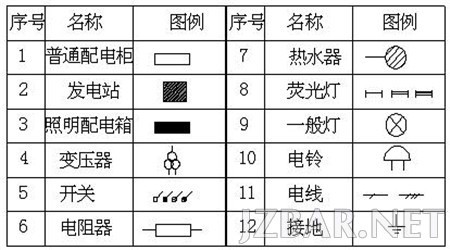

图2.电气设备安装类常见图例

　　说明：
　　1.有些图例不是一种，像变压器，开关，灯等，由于篇幅问题不全列举，可以参考相关书籍。
　　2.荧光灯不同的线数代表不同的灯管根数，电线也是代表导线根数。
　　3.电气类的图例符号很多，从事这个专业的可以专门学习一下。

　　（三）热力设备和静置设备安装工程

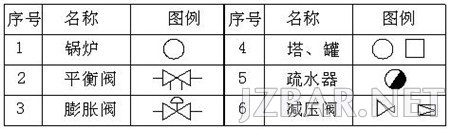

图3.热力设备和静置设备类常见图例

　　（四）工业管道工程

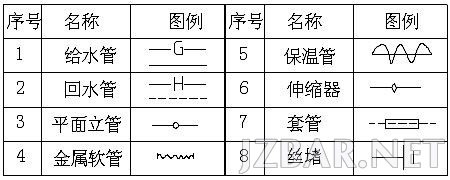

图4.工业管道类常见图例

　　说明：有些图例利用字母表示管道类型，有些利用线性表示，如给水管和排水管，还可以有热水（R），污水(W)，雨水(Y)，空调供水(KG)，空调回水(KH)等不再一一列举。

　　（五）消防工程

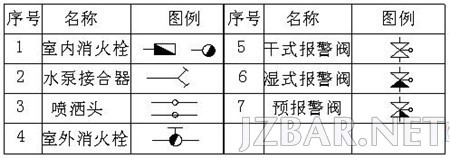

图5.消防类常用图例

　　说明：
　　1.喷洒头，图上所列上面为闭式，下面为开式。
　　2.报警阀画的是系统图表现形式。
　　3.室内消防栓前面是平面图表现形式，后面是系统图表现形式。

　　（六）给排水、采暖、燃气工程

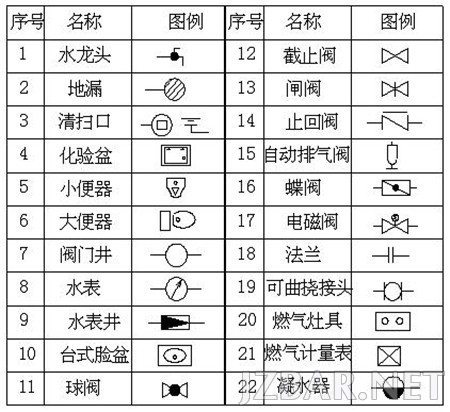

图6.给排水、采暖、燃气类常用图例

　　（七）通风空调工程

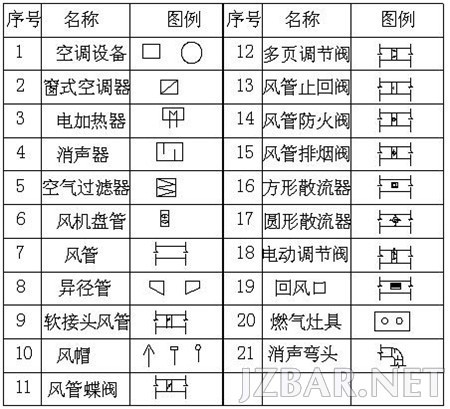

图7.通风空调常用图例

　　说明：
　　1.图中1空调设备左侧适用于不带转动部分的设备，右侧适用于带转动部分的设备。
　　2.风机盘管的符号，现在很多设计院都是在上面进行标注，如FP-51WA等。
　　3.风管仅表示平面图，根据风管截面的不同有圆形风管和矩形风管。
　　4.图中14风管防火阀，通常表示的70℃常开防火阀，旋转90℃即为常闭。
　　5.图中15风管排烟阀，通常表示的280℃常闭排烟阀，同样旋转90℃即为常开。

　　（八）自动化控制仪表安装工程

　　

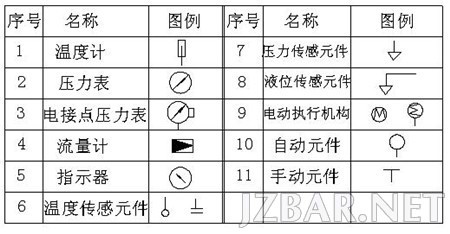

图8.自动化控制仪表类常用图例

　　以上按专业分类简单的介绍一下安装类常用图例，是更深入了解安装工程的基础，只有熟悉图例的情况下才能看懂图，再进一步计算工程量，进行工程计价。特别对于初步接触安装工程造价的人员更应深入理解、领会。由于篇幅所限，本节只是就常用的个别图例进行列举，随着对安装工程掌握的加深，大家可以从各种设计图纸上认识更多的图例。
