钢筋混凝土板详细解读（图文）

百事兴

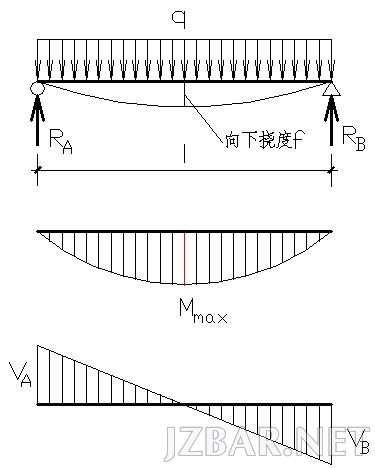

1、准备知识——简支梁的荷载、挠度和内力

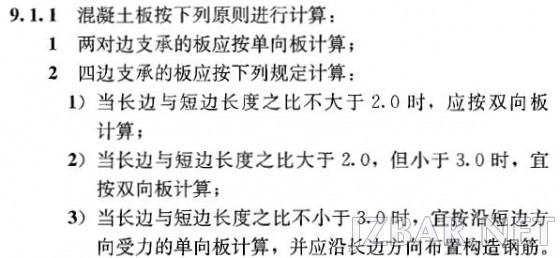

2、2010版《混凝土结构设计规范》条文：

3、两对边支承的板，应按单向受力板计算

垂直于支承边的方向是受力方向，平行于支承边的方向不是受力方向。
4、四边支承的板，看长短边的比例，确定板受力计算方案

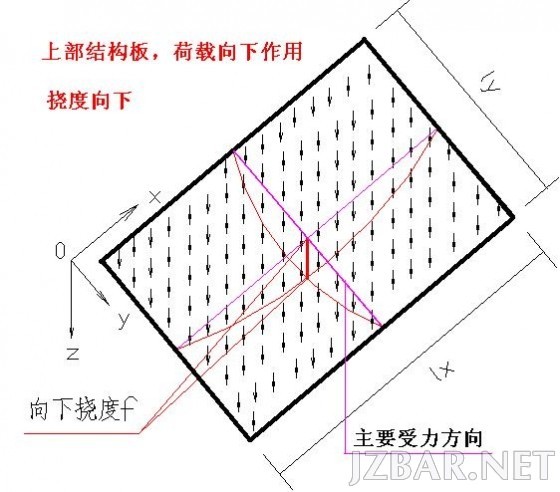

上部结构楼板和屋面板，荷载垂直向下，板中央发生向下挠度，或者存在向下锅底状挠曲的趋势。

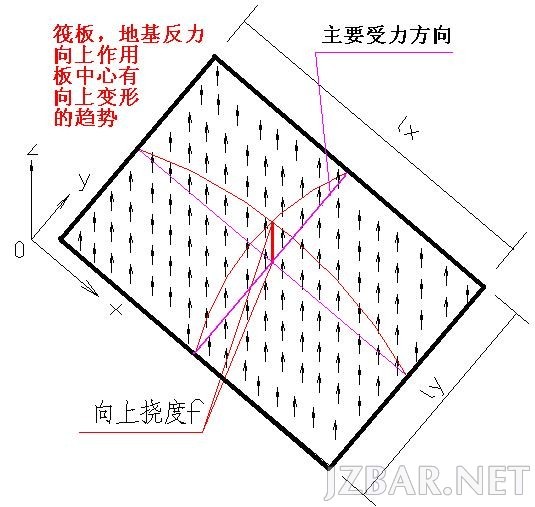

5、基础底板，地基反力垂直向上，板中央发生向上挠度，或者存在向上挠曲趋势。

6、双向板两个方向变形分析
设：lx＝kly

变形协调，中点挠度相等，令fx =fy
有qx k4=qy
qx +qy= q
于是，我们得到
qy = q k4/（1+ k4）
qx = q /（1+ k4）

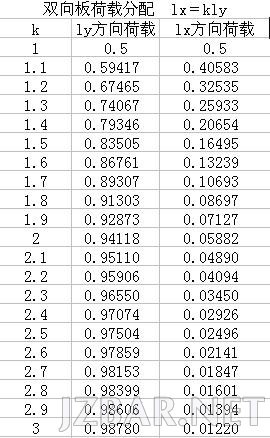

7、双向板两个方向荷载分配值

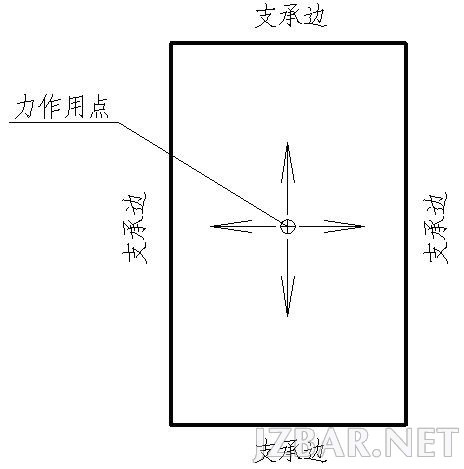

8、从力的传力路线

从力的传力路线来分析，力一旦作用到板上，力元就会向4个方向跑，跑的速度一样的话，路径最短的边缘力元将最早到达。——这就是力的传递遵循路径最短的原理。

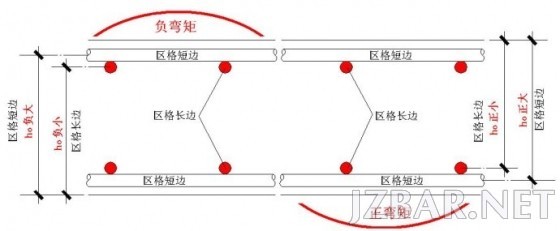

9、板的配筋

有7我们已经知道：区格短边方向因为分派到了比区格长边方向多得多的荷载，所以要为区格短边方向的钢筋赢得更多的抗力——钢筋要放在离外缘最近的层面。不管是楼板、屋面板，还是基础底板，都是这个道理。

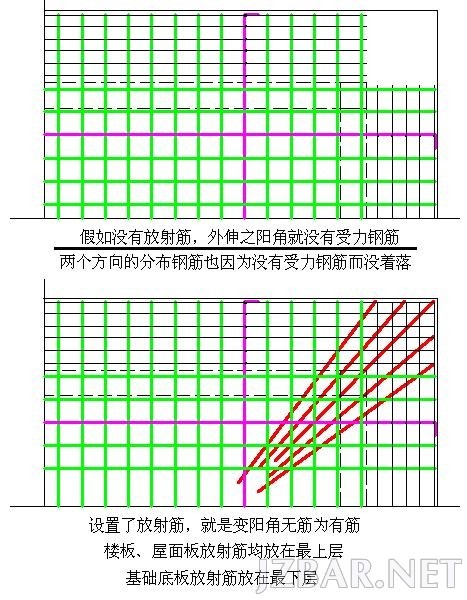

10、关于放射筋

本文永久链接地址：https://www.jzbar.net/thread-2601-1-1.html
