梁腰筋和拉筋设置图解
11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）第87页给出了梁侧面构造钢筋（俗称腰筋）的构造要求。

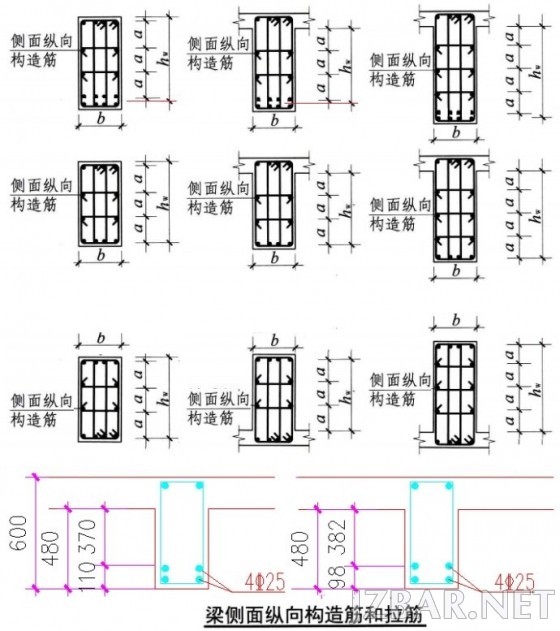

不失一般性，我们看梁底一排筋，hw的起点与a的起点重合，就是本图第二排各图；
梁底二排筋时，hw的起点在一排筋与二排筋中间的空档的中央位置，与a的起点错开25mm，就是本图第一排各图；
本图第三排图是梁底与板底齐平时，腰筋的布置；
第四排图分析的是梁高600，板厚120时，如果梁底配置有二排钢筋，理论上可以不设腰筋。
