电气配管图文解析(做法详细)

旌城造价人

1、本工程按图纸施工,安装预埋人员按预留预埋图进行施工，不得随意破坏建筑物钢筋及防水工程。若有矛盾会同土建技术人员与业主、监理协调处理。在楼地坪内错、漏、堵塞或设计增加埋管，必须在未作面层前补埋，墙体预留设备孔洞，由设计和业主现场而定。
2、电气配管工程，线管下料切断后，管口处应用锉刀进行修整，使其平整光滑、无毛刺，断面与管的轴线垂直。

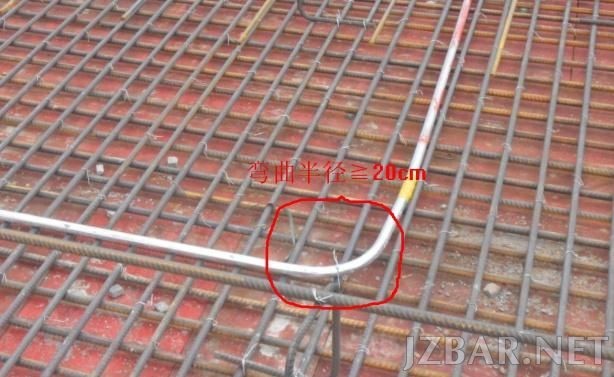

3、线管在混凝土暗配时其弯曲半径不应小于管外径的10倍。

3-1   管子弯曲半径4、线管弯曲加工时，弯头处不得有起皱、开裂现象，弯扁度不大于10℅。
5、线管的暗配连接：1）JDG套接紧定式薄壁热镀锌电线管，是冷轧钢带制成，双面镀锌。JDG电线管规格分为：外径Φ16、Φ20、Φ25、Φ32、Φ40、Φ50mm，每根长度为4米。JDG热镀锌电线管除了Φ16管壁厚为1.2mm以外，其余全部为1.6mm（允许壁厚偏差+0.15）。
JDG管施工方法为：套接或插接（定位后，拧断紧定螺丝头）。①、管路连接时，两管待连接端分别插入直管接头中间，紧贴凹型槽处两侧，用紧定螺钉定位后，施力旋紧螺钉直至螺帽脱落。②、管子固定时需接头处两边绑上扎丝固定，防止管子因砼浇捣时接头断开使管子报废。③、管子打弯，使用专用弯管器作业。

错误: 螺丝未拧断

正确：螺丝已拧断
2）镀锌钢管施工技术要点：①、规范强制性要求：金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。②、当镀锌钢导管采用螺纹连接时，连接除的两端用专用接地卡固定跨接接地线。③、本工程为施工方便经甲方同意镀锌钢管采用6孔紧定连接，紧定则取消跨接接地线。紧固也达到要求。

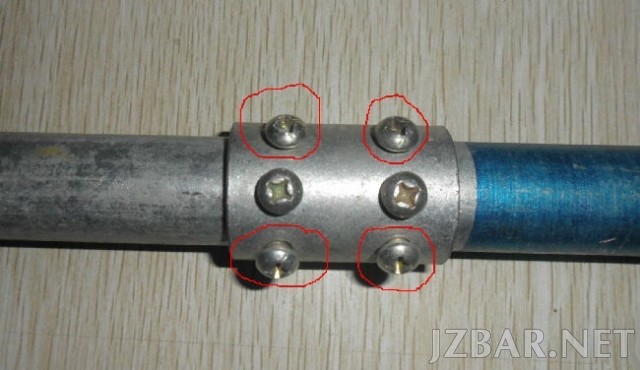

镀锌接头增加四个孔可以让 管子连接更加紧固
3）线管连接好后，均用胶布把套管的两端绑扎好，防止混凝土进入线管里面而堵塞线管。并用扎丝绑紧接头部分，使管子在砼浇捣时不易被破坏。

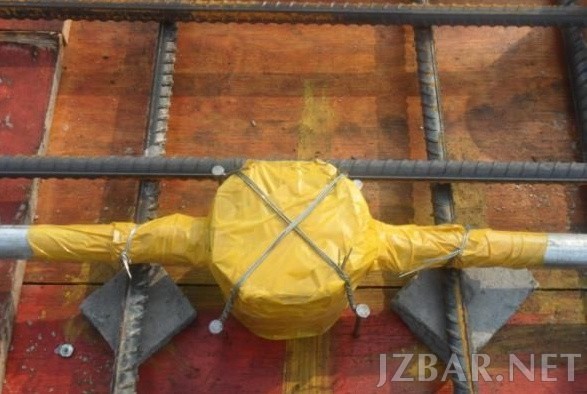

管子与线盒的连接好后用黄胶带包好防止砼渗漏进去
6、线管暗配敷设时：1）暗敷的盒箱埋设的位置应进行放样，使得预埋盒箱的位置正确。2）宜沿最近的路线敷设，并减少弯曲，力求管路最短。3）线路超过下列长度时，中间应加埋接线盒a.管子的长度每超过45米无弯曲时，b.管子长度超过30米有一个弯曲时，c.管子长度超过20米有两个弯曲时，d.管子超过12米有三个弯曲时。
7、线管暗敷的时候，尽量减少交叉，如交叉时，大口径管应放在小口径管的下面，成排暗配管间距间隙应大于或等于25mm。

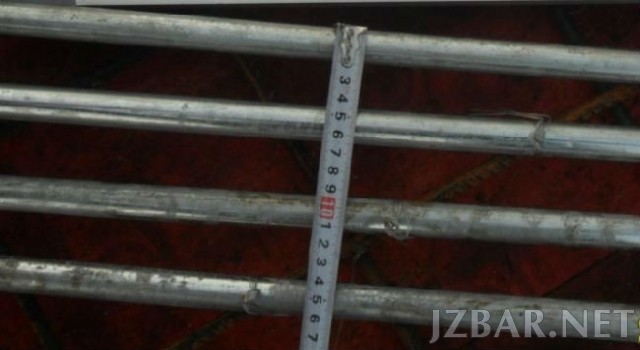

成排配管间距≧25mm

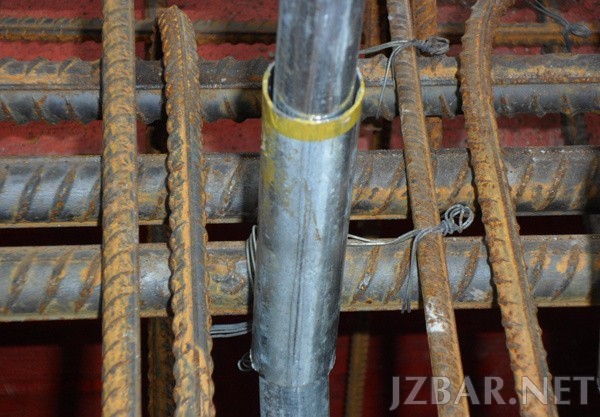

8、线管暗配固定。线管暗敷在钢筋混凝土内，应沿钢筋敷设，并应用扎丝与钢筋固定，间距不大于2米；9、过路箱、盒开孔，应采用机械开孔，不准用气焊、电焊开孔，暗敷箱。10、管子穿楼板时用比他大一号的废管做个小套管，防止管子后期被破坏后不至于完全报废，并且加了套管的管子后期也不易被碰撞而折断。

成排配管间距≧25mm

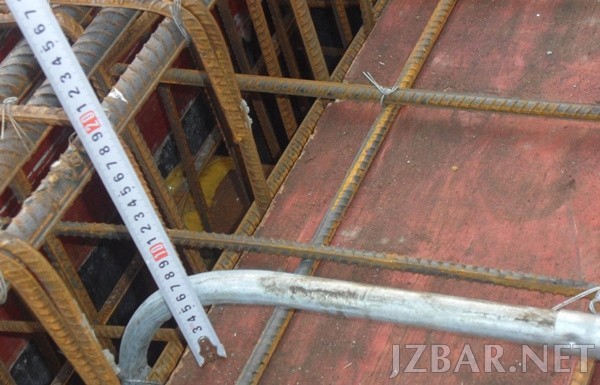

11、管子在过楼板拐角处管子要高于模板3CM以上。

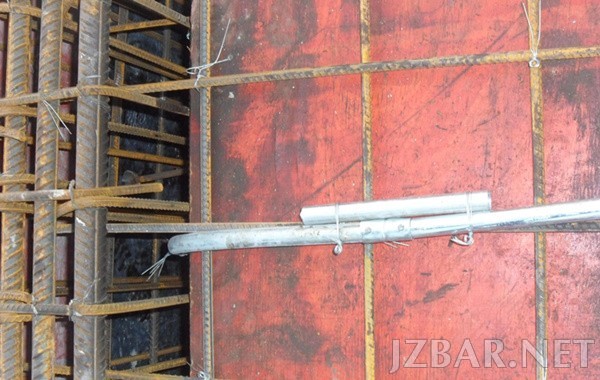

12、管子接头在过梁及易被破坏处绑扎一跟废短管，防止管子破坏。

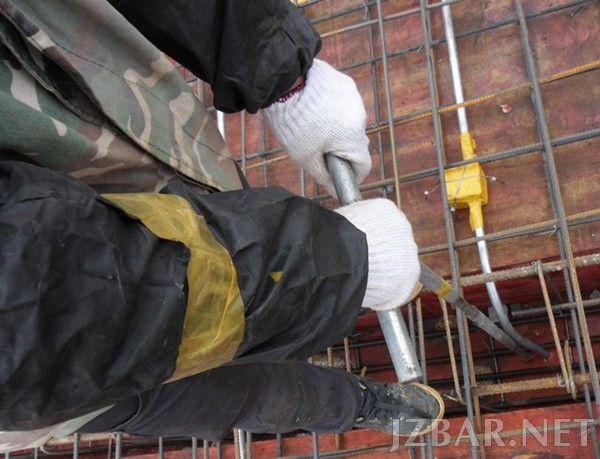

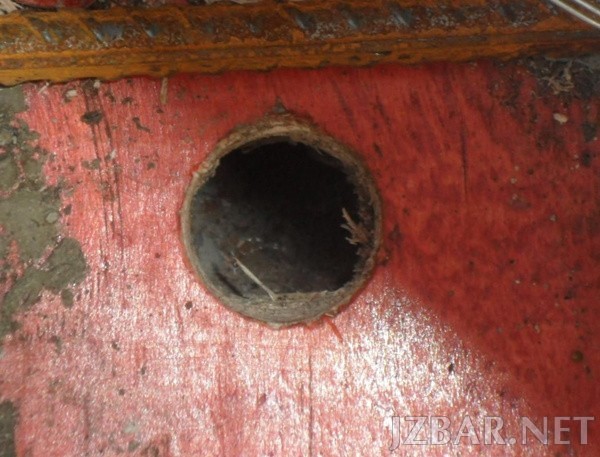

13、对于管子穿梁和楼板必须开孔处要使用手动开孔器，开完孔后腰及时把模板清理干净。


14、线盒在预埋前，线盒内壁先刷防锈漆，再上塑料堵头，接着用尼龙袋包上湿木屑塞满线盒。防止以后清理盒子时出现木屑满天飞的现象。最后用黄胶带把线盒包裹严实，防止混凝土进入盒子。

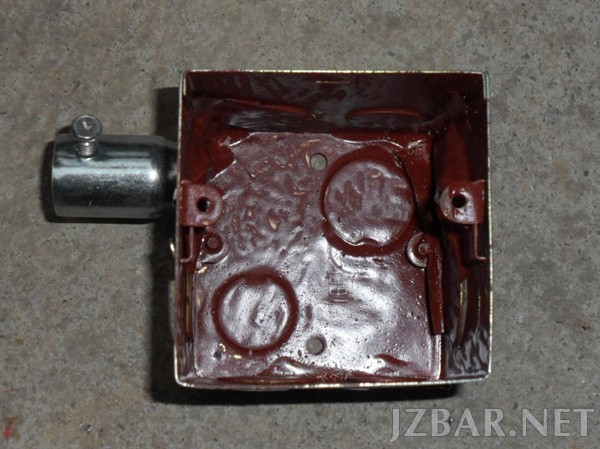

盒子内壁刷防锈漆

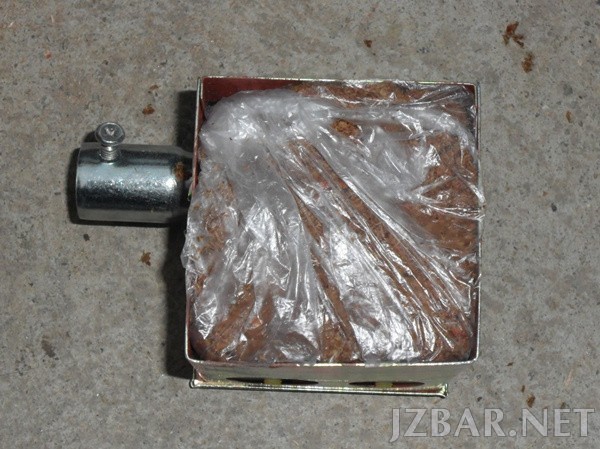

用尼龙袋装上湿木屑塞满盒子

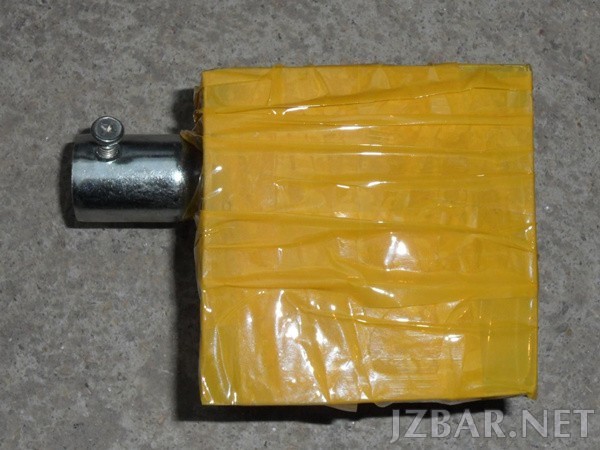

用黄胶布包严实防止。
