钢筋加工及钢筋直螺纹连接施工质量要求（图）

我们的未来

《混凝土结构工程施工质量验收规范》 （GB50204-2002）5.3.1
受力钢筋的弯钩和弯折应符合下列规定：

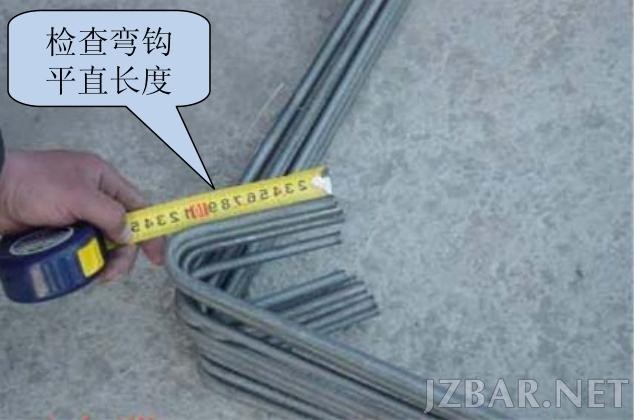

HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯 钩的弯后平直部分长度不应小于钢筋直径的3倍。

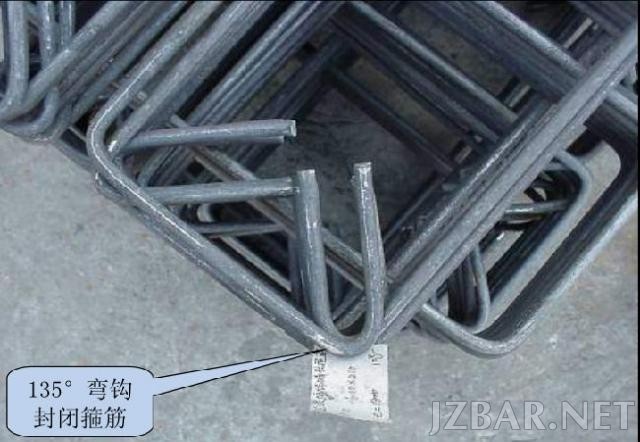

当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。
钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
检验方法：钢尺检查。
5.3.4

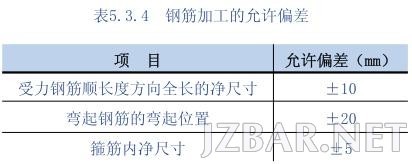

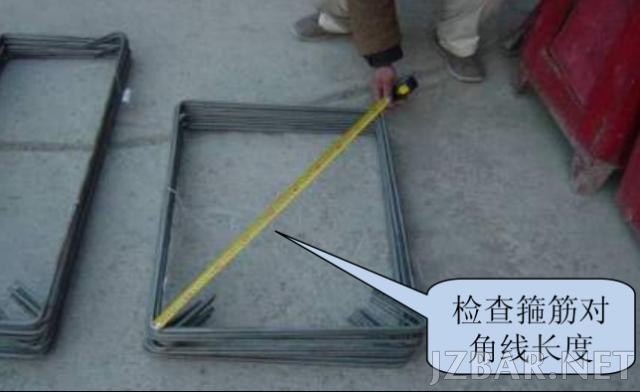

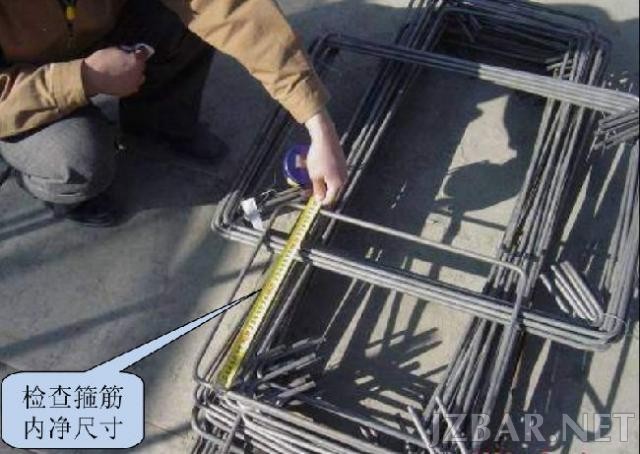

钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表5.3.4的规定。检验方法：钢尺检查。

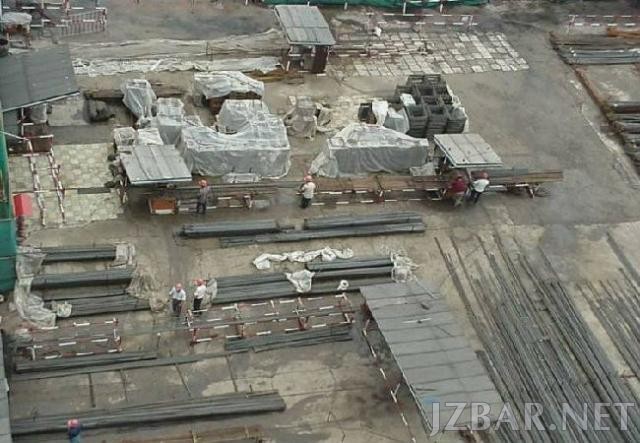

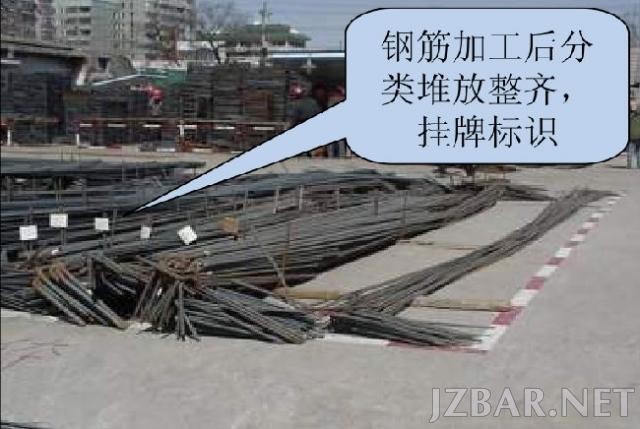

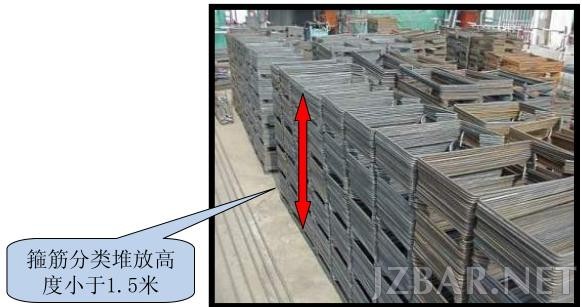

钢筋加工场布置图
★

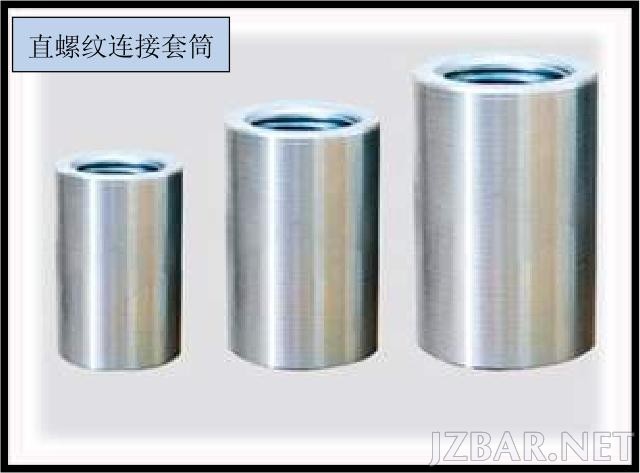

钢筋直螺纹加工「DB50/5027-2004」
6.3.4

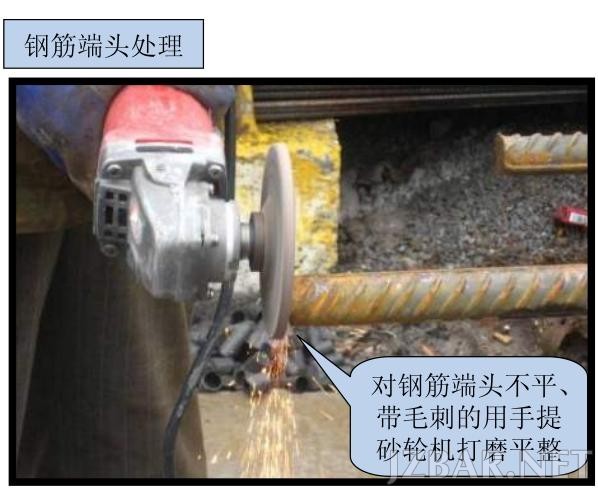

加工丝头前应检查娇直钢筋端部弯曲和修磨端头切口的飞边。
6.3.5

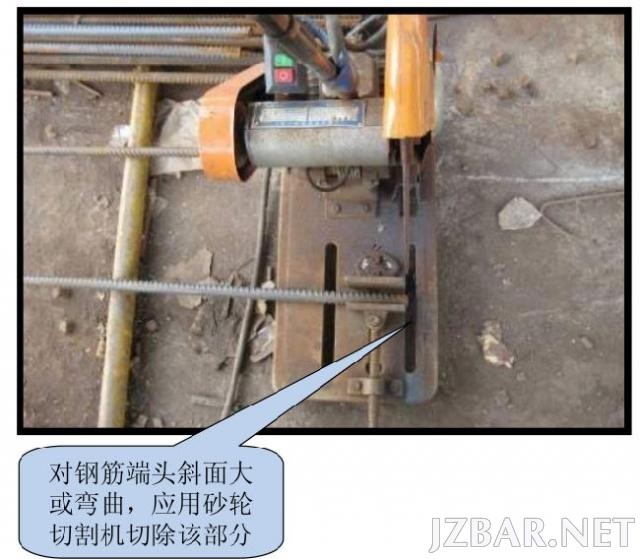

钢筋切割必须用冷加工，其平头切口端面倾斜度不应大于2°
A.0.2

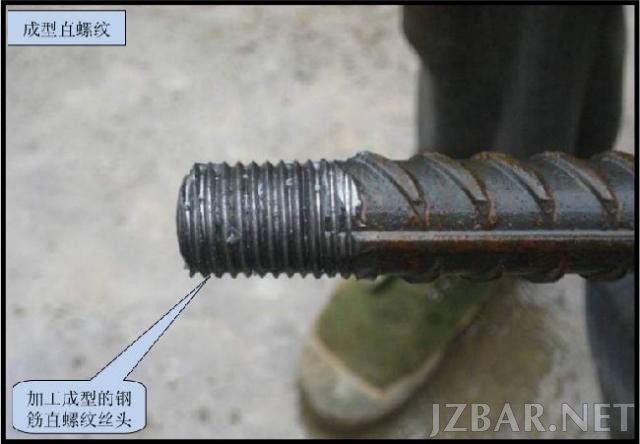

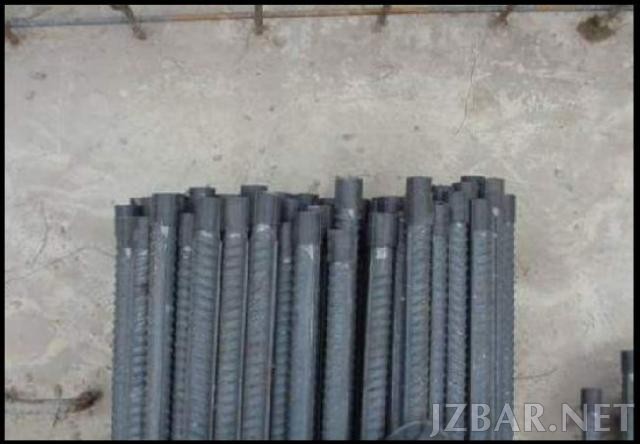

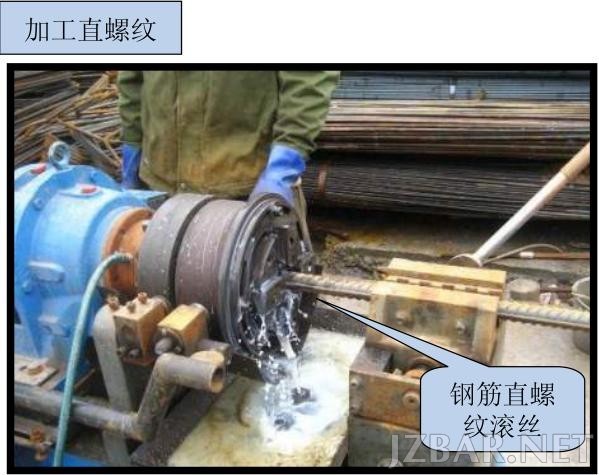

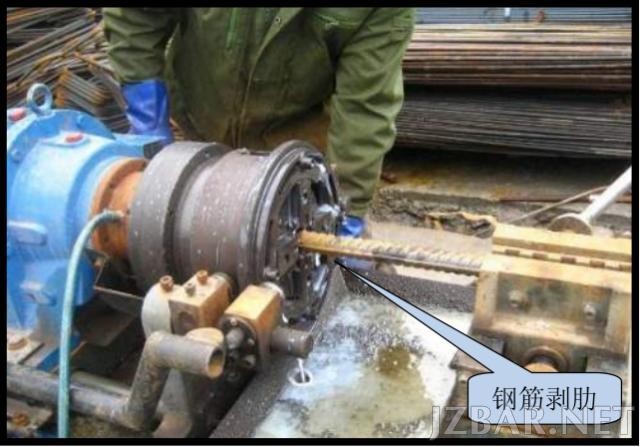

机床加工钢筋直螺纹丝头应一次剥肋滚扎成型，要求螺纹精度达到《普通螺纹公差与配合》（ GB197）中规定的6h级，齿面粗糙度达
到Ra1.6，并实现剥肋滚扎刀具自动张合、自动退刀和自动停止。
A.0.4

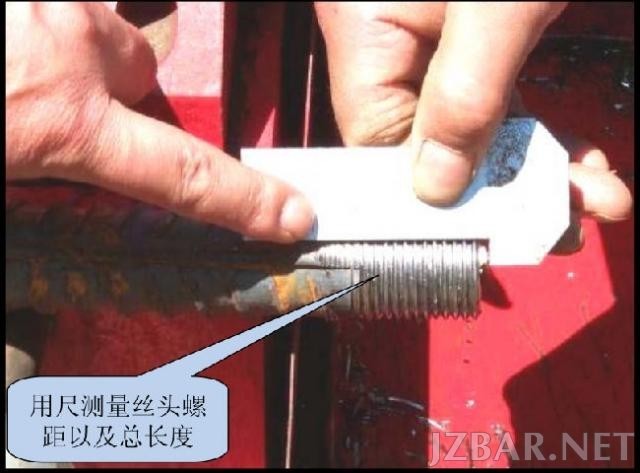

随机抽取同规格丝头数的10%进行以下内容的外观质量检验并按附录C中表C.0.3的要求填写检查记录。
—

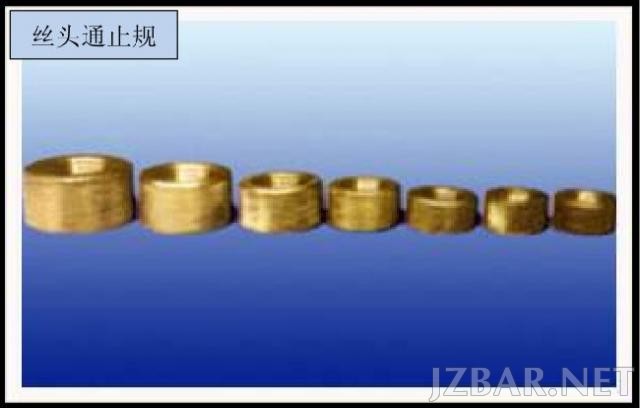

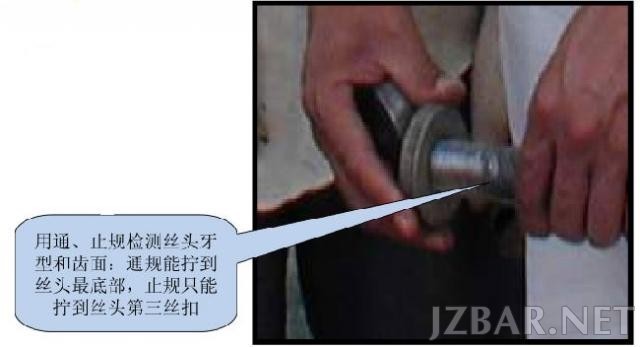

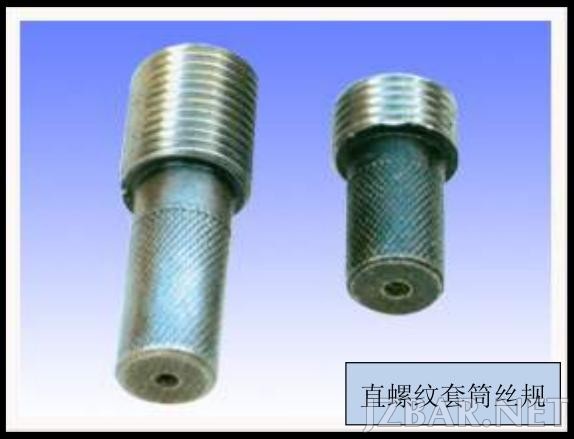

牙型检验：牙型饱满，无断牙、秃牙缺陷，且与环规牙型吻合，牙面光洁为合格品。
—
螺纹外径和同轴度检验：偏差应符合表3.4.2-1和表3.4.2-2的要求。
