管道穿楼板孔洞防水节点做法详图分享

建筑吧

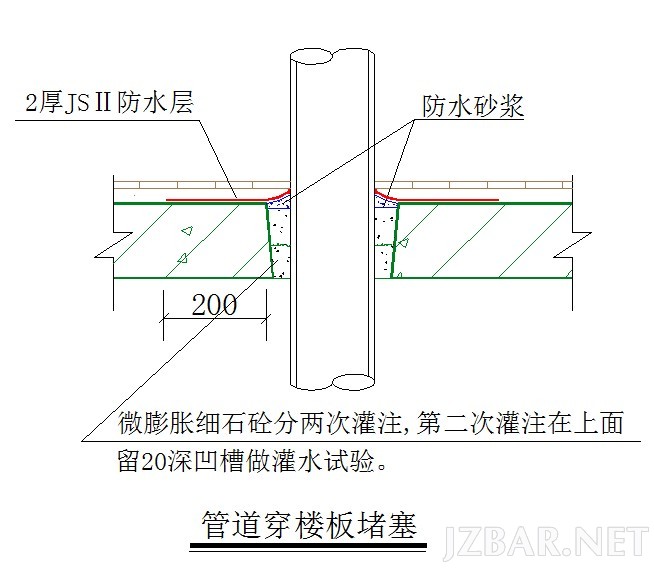

1 管道穿楼板堵塞

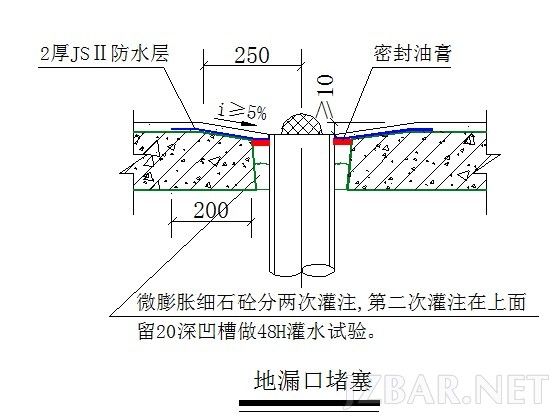

2 地漏口堵塞节点

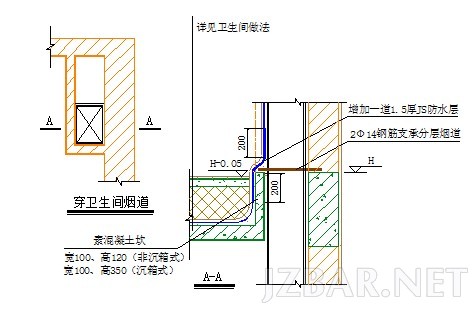

3 穿卫生间烟道防水节点

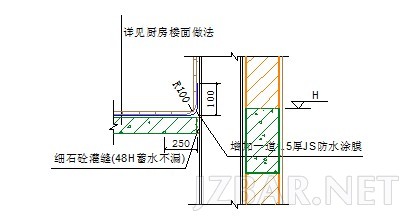

4 厨房烟道防水节点

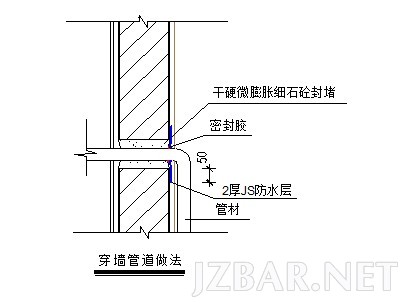

5 穿墙管道堵塞节点

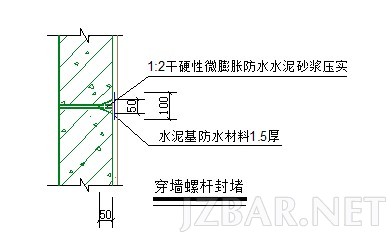

6 穿墙螺杆洞堵塞节点

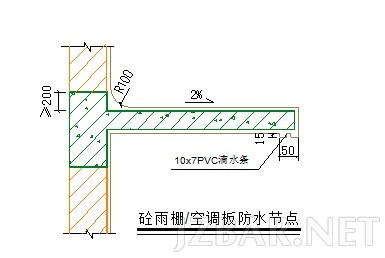

7 混凝土雨棚/空调板防水节点

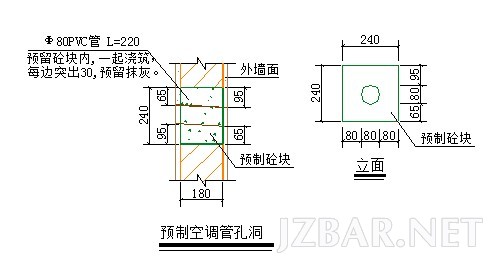

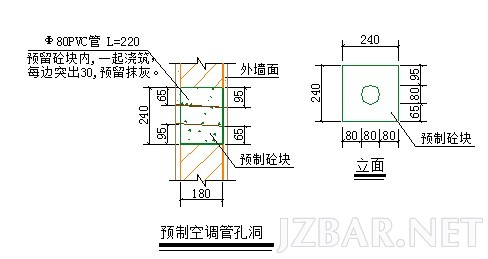

8 预制空调管孔洞大样

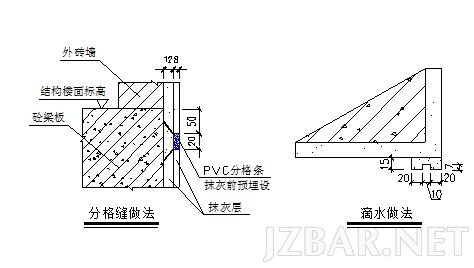

9 外墙抹灰分格缝、滴水做法节点

10屋面落水口侧排地漏节点

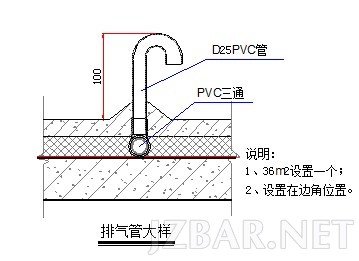

11 屋面排气管设置大样

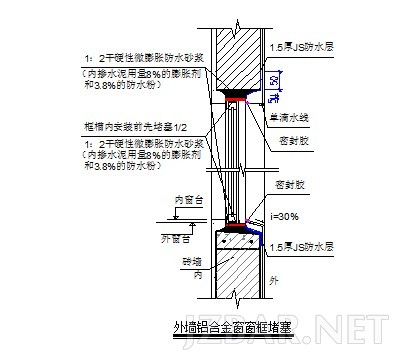

12外墙铝合金窗防渗漏节点

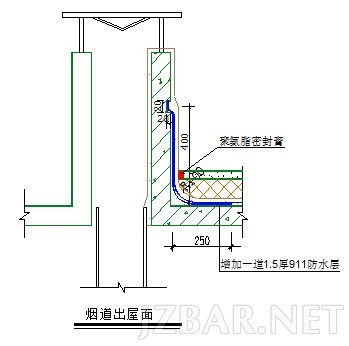

13 烟道出屋面防水节点

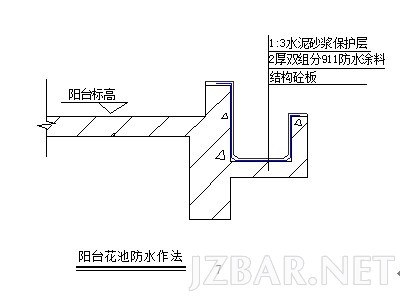

14 阳台花池防水做法

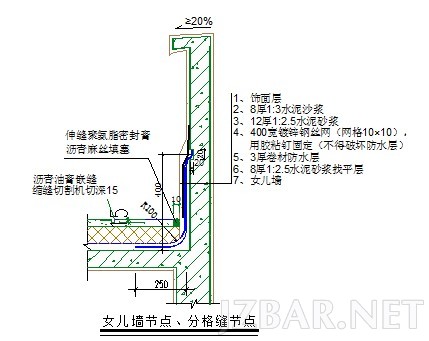

15女儿墙、分格缝节点

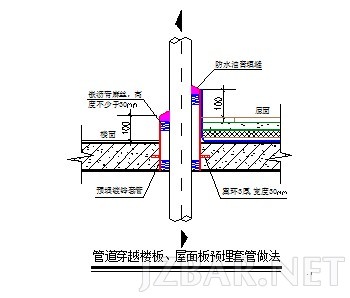

16 管道穿越楼板、屋面板预埋套管做

本文永久链接地址：https://www.jzbar.net/thread-1782-1-1.html
