雨水管以及屋面排气管、落水口、披水的做法图解

建筑吧

1、雨水管安装：

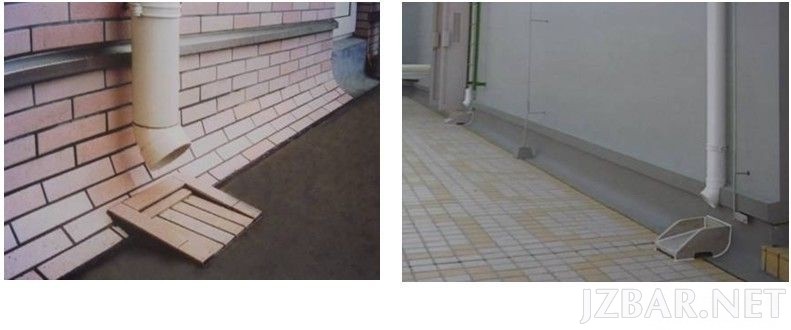

雨水管卡应设置牢固、距离均匀一致、距墙面20mm。明排水口距地面不大于200mm。在排水口弯头拐弯处设一道管卡，卡子间距不大于2m ,最下面一道设置双卡子。雨水管卡与墙面连接处应打胶封闭。（见图）

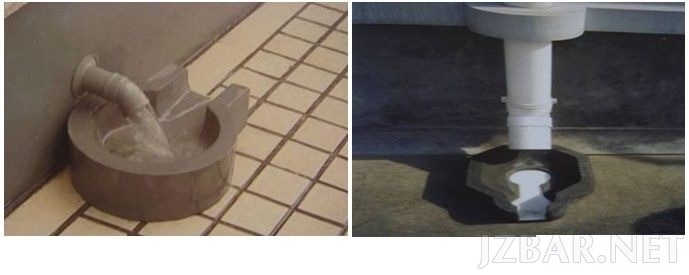

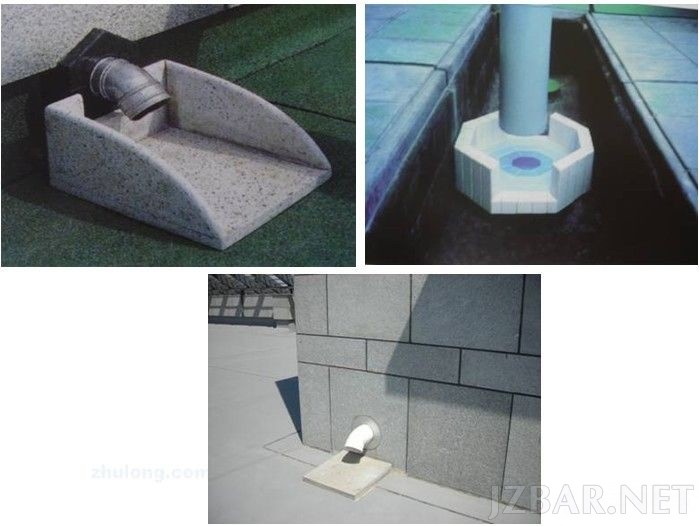

高跨屋面向低屋面排水时，在低屋面排水口处设置收水簸箕（见图）

2、屋面排气孔做法：

2.1对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花状分布。

2.2排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。

2.3根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。

2.4在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36m2的范围内设置1个出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。排气孔根部进行装饰。（参见效果图）

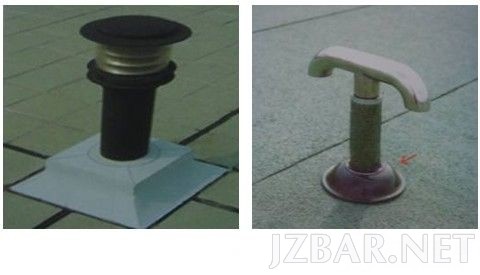

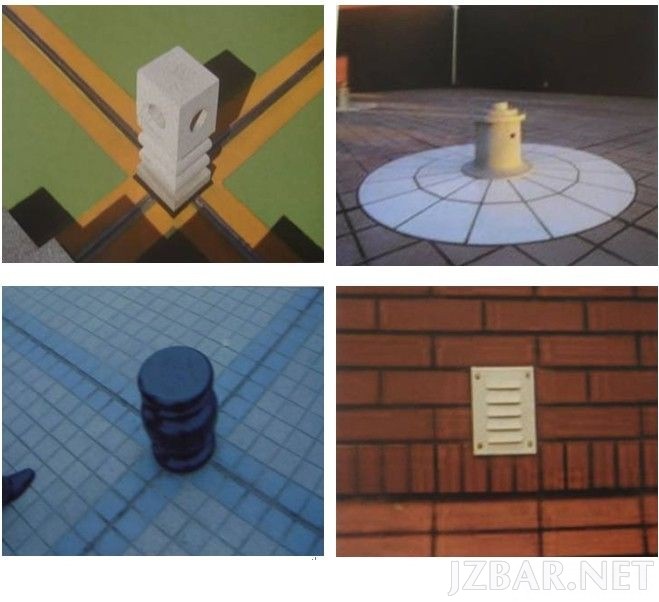

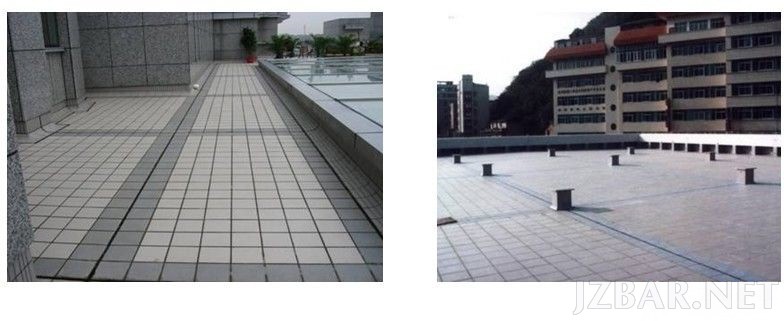

2.5排气出口效果图：

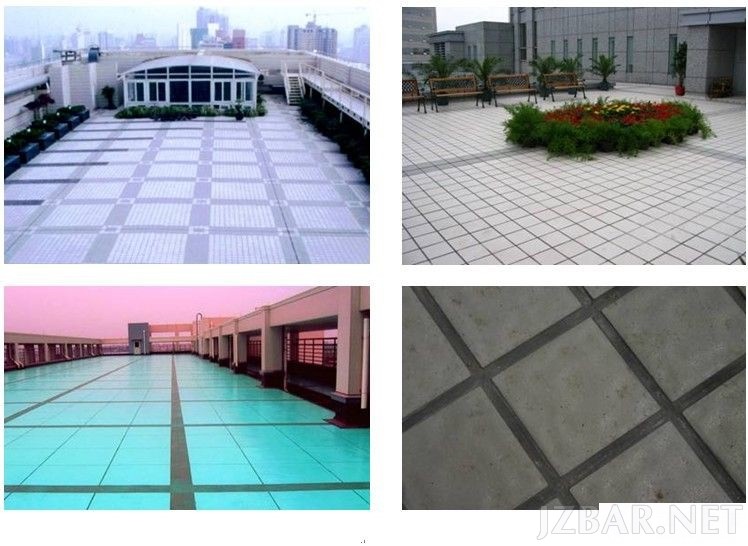

3、屋面面层做法：

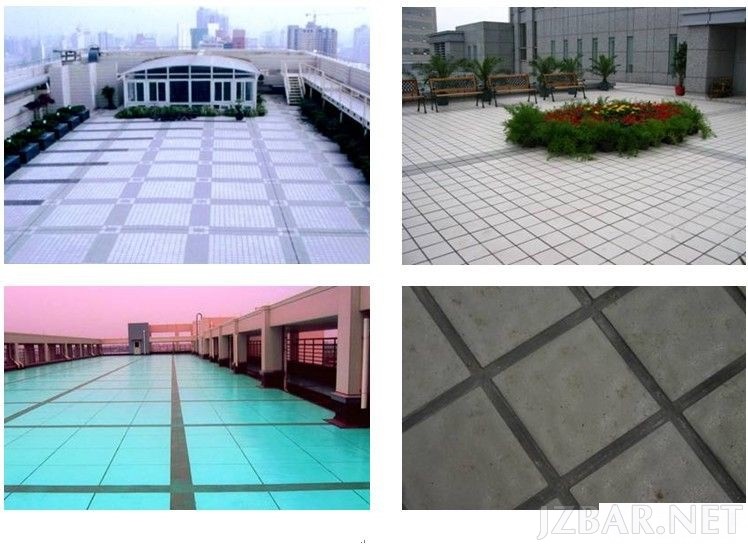

3.1面层砖镶贴时应双向留缝，缝宽10mm， 采用1：1水泥砂浆勾缝。当屋顶面积较大时，要求不大于6×6m设置变形缝，留置20mm宽缝，用柔性防水材料填缝。

3.2面层排砖应考虑整体效果美观，应尽量采用整砖排布，若出现非整砖，其宽度不宜小于整砖宽度的2/3或变色做装饰带。

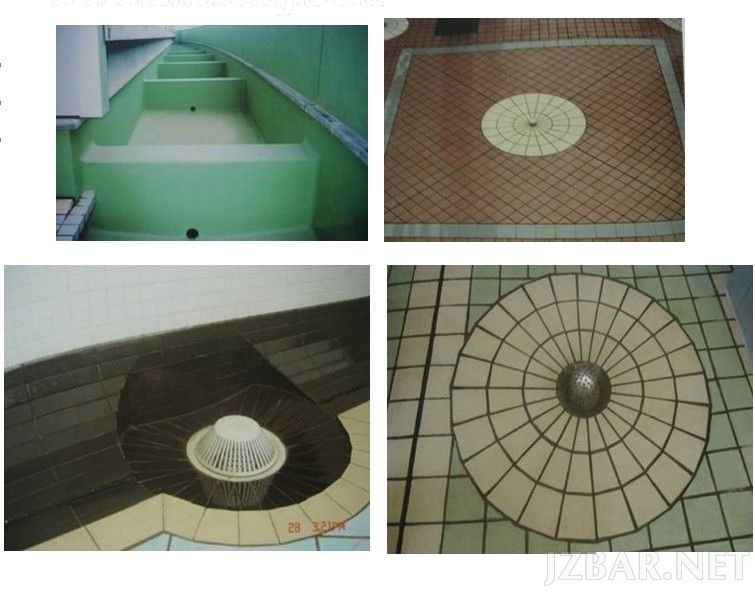

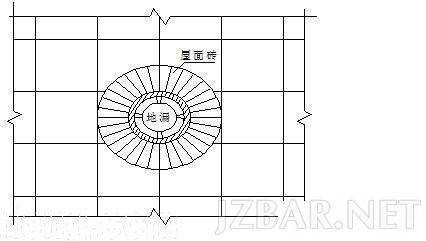

4、屋面落水口做法：

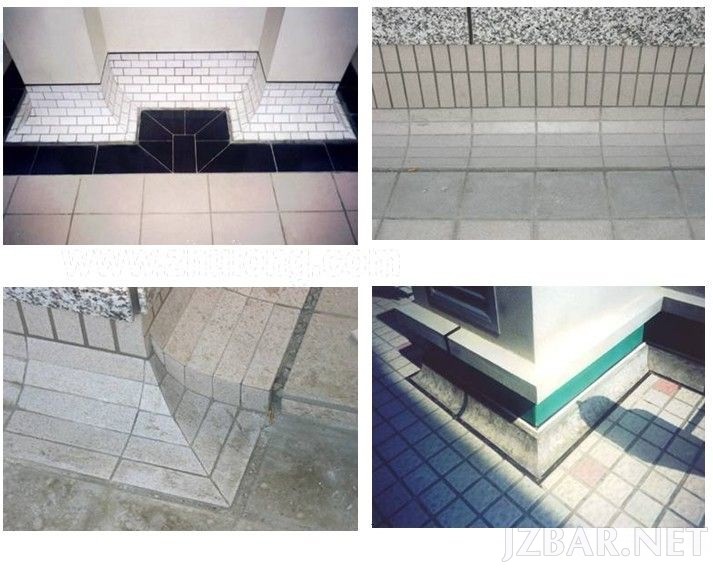

5、屋面披水做法：

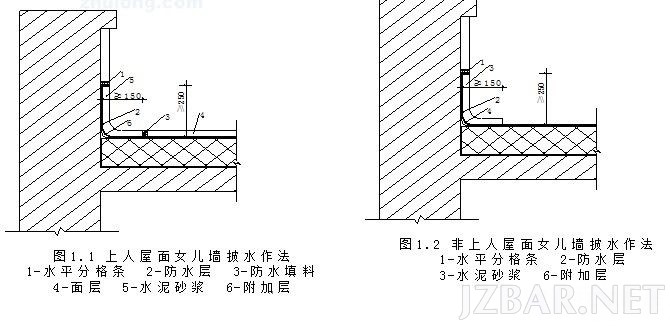

5.1女儿墙与屋面交接处做成圆弧型，卷材顺女儿墙铺贴至女儿墙顶端檐下，卷材收头的端部裁齐，收头用金属压条钉压牢固，用密封膏封闭压条上口及固定点处。

5.2女儿墙防水卷材铺贴完毕后，在其表面抹灰，采用纤维混合水泥砂浆抹灰，设置分格缝，分格缝间距不大于6m一道，缝宽20mm，分格缝用密封膏封闭。

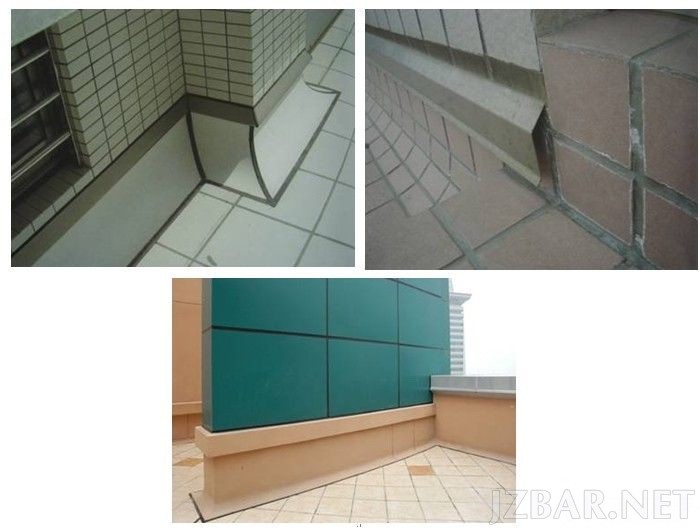

5.3 在镶贴屋面圆弧转角处镶贴地砖时，屋面地砖铺贴到圆弧的结束处，在地砖与圆弧的交界处设置凹槽，槽内填塞密封胶。

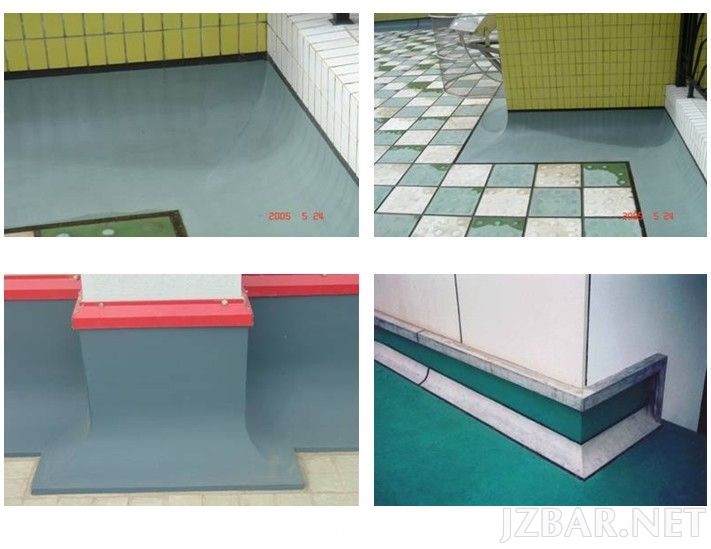

5.2面层效果图：
