碧桂园集团全国各项目样板统一做法

疯狂的大猫

在巡查过程中发现全国各项目的工法样板做法差别较大，水平参差不齐。例如许多施工单位采取每一个工序做一个小样板的方式，结果工法样板展示区显得杂乱，而且所展示工序也不够全面。为解决该种混乱情况，由我部门牵头将施工现场中各种工序的工法样板统一并在全国各项目推行，以保证工法样板做法基本接近，达到全国统一标准，统一管理的要求。

一、工法样板设置要求：

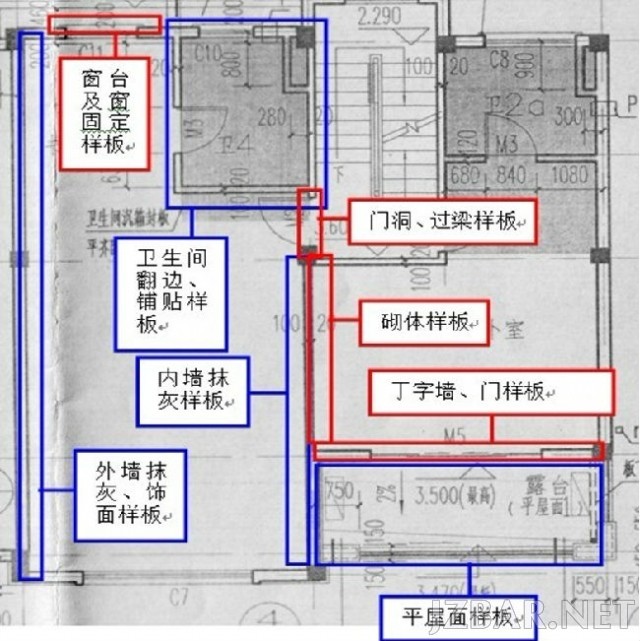

1、各施工单位可选取一栋别墅或者一层洋房集中设置工法样板，若施工场地具备条件，也可以搭设临时工棚并在内部设置工法样板，杜绝样板分散设置的情况（请根据现场具体情况参考图1设置）。另外，工法样板区还需预留足够位置放置后续新增加的工法样板。

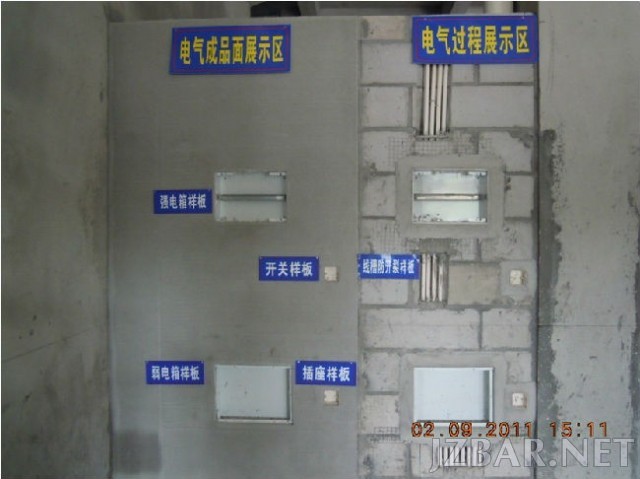

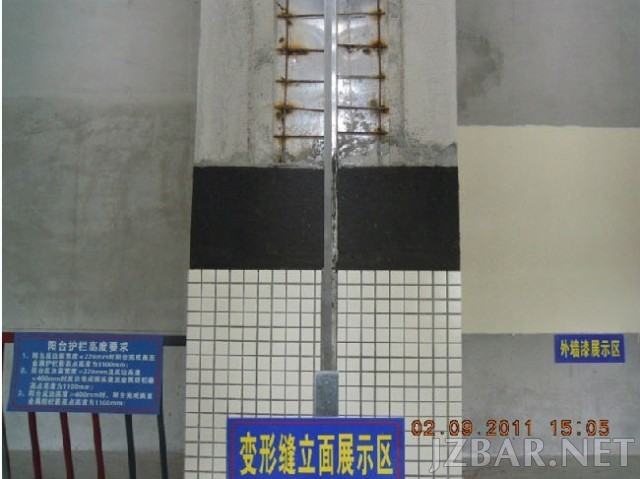

2、若部分工序无法在同一楼层中设置时，可单独制作小样板，但必须放置在该工法样板区内。（例如屋面工法样板无法在屋面设置时，可参考图2设置；如洋房沉降缝处理工法样板，可参考可参考图3设置；电箱、线管工法样板可参考可参考图4设置。）

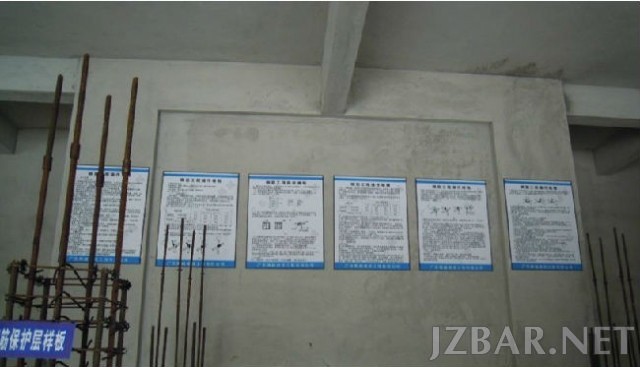

3、每个样板均需设置资料版，详细讲解工序技术要求和相关施工、验收规范。（可参考图5设置）

4、 外判施工单位均须以设置工法样板，腾越建筑公司可根据实际情况由腾越公司地区分公司牵头，选取一家施工队设置工法样板或者每家施工队均设置工法样板。

                                                                 图1

                                                             图2

                                                             图3

                                                                  图4

                                                                图5

二、工法样板内容要求：

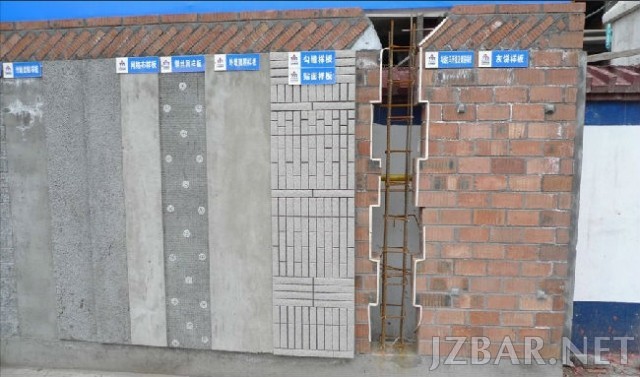

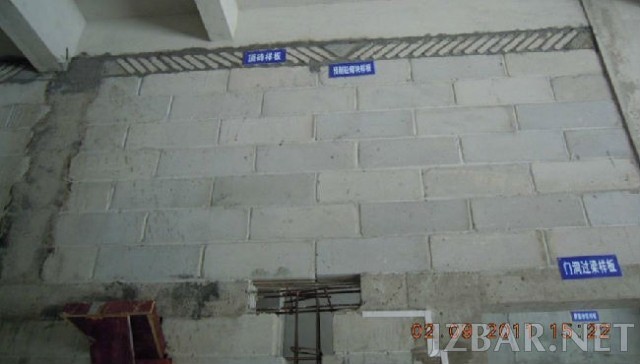

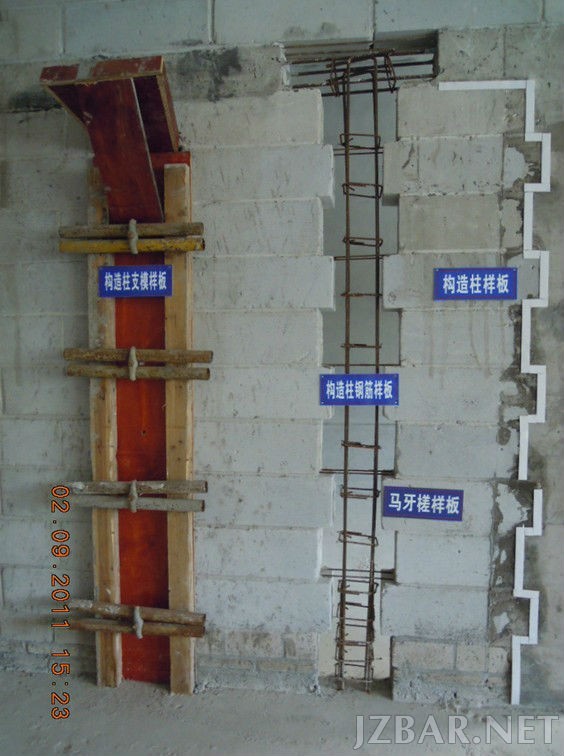

1、砌体样板：需包含砌体灰缝平直、灰缝勾缝、底砖砌筑、顶砖砌筑、施工洞口、拉结筋设置等工法样板。（请参考图6、图7设置）

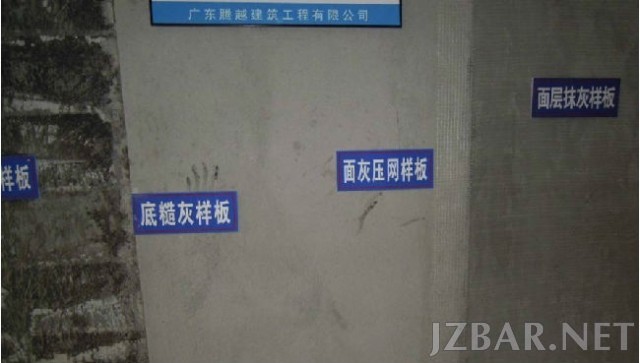

2、内墙抹灰样板：需包含基底处理、灰饼、交界处钢丝网、抹灰层、表面玻纤网、阳角护角等工法样板。（请参考图8设置）

3、外墙抹灰样板：需包含基底处理、灰饼、抹灰层、防水层、保温层（根据具体图纸设置）、抗裂砂浆（根据具体图纸设置）、饰面层（根据具体图纸设置，若是外墙喷涂时要分层设置）等工法样板。（请参考图9设置）

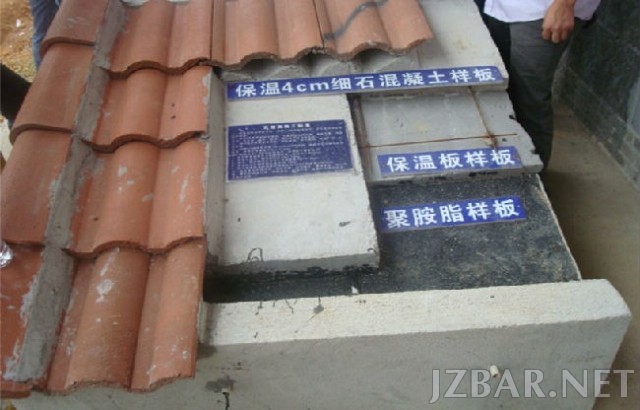

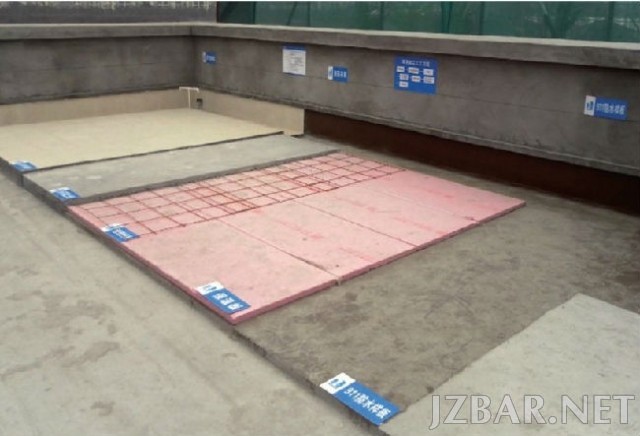

4、平屋面样板：需包含找平层、防水层、保温层、保护层、饰面层等工法样板。（请参考图10、图11设置）

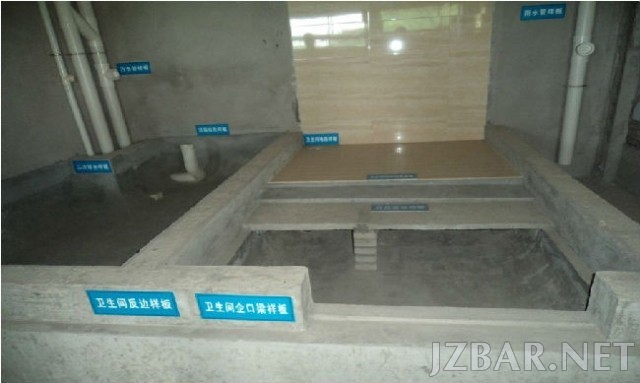

5、卫生间样板：需包含卫生间翻边、找平层、防水层及上翻、保护层、卫生间管线布置、管井砌筑、盖板层、地面及墙面铺贴层、地漏等工法样板。（请参考图12设置）

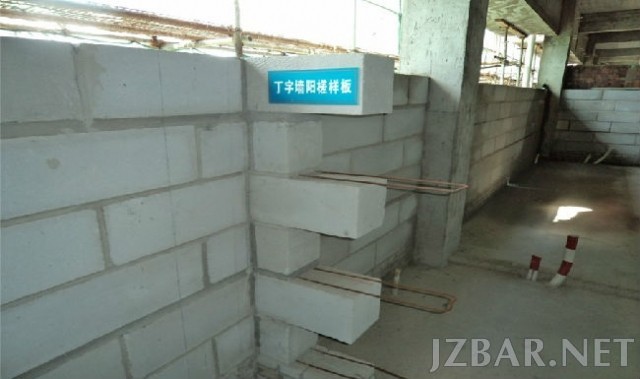

6、丁字墙、铝合金或塑钢门样板：需包含丁字墙处理、门洞过梁设置、铝合金或塑钢门固定、安装、回缝等工法样板。（请参考图13设置）

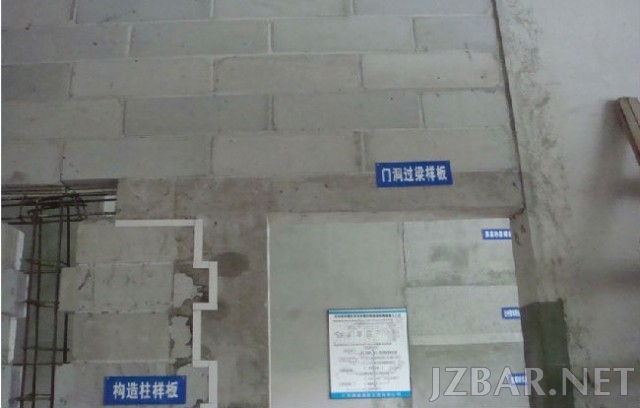

7、门洞、过梁、木门样板：需包含门洞过梁（需选取一边端部为混凝土柱的现浇过梁）、木门门框固定、安装、回缝等工法样板。（请参考图14设置）

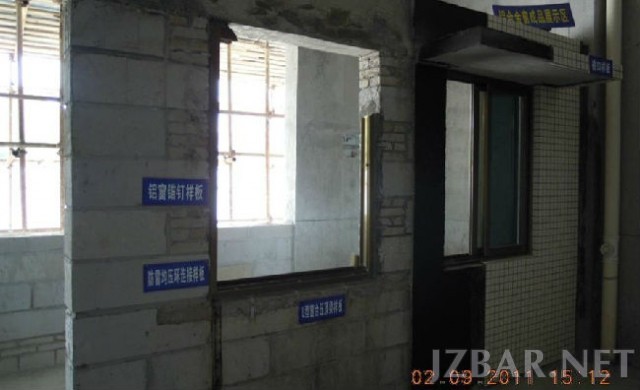

8、窗台及窗固定样板：需包含窗台压顶、抱框柱（若图纸有相关要求）、窗固定、窗缝填塞、窗边防水处理、外墙饰面与窗框收口等工法样板。（请参考图15设置）

                                                               图6

                                                     图7

                                                                图8

                                                                 图9

                                                             图10

                                                                  图11

                                                                 图12

                                                                  图13

                                                              图14

                                                              图15

注：以上各参考照片仅作为工法样板设置的参考，并非均按图片设置，请各项目指导施工单位在图片基础上继续深化，让工法样板区设置更完善，对工人有良好而且全面的指导作用。

本文永久链接地址：https://www.jzbar.net/thread-15713-1-1.html

悠悠

挺好的，学习了

hjye888

楼主，此文档里面不少图片还是我亲自做出来的样板呢，相对于现在的工法标准已经偏低

国际病毒

这个必须收藏啊。会用得着马上我们项目就打算弄观摩项目了。:)
