双代号网络图6个时间参数的计算方法（图上计算法）

旌阳人 · 发表于 2015-9-13 12:01:07

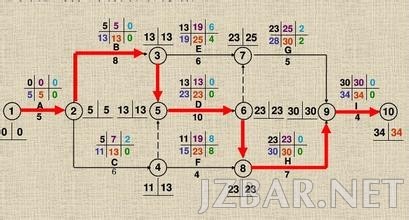

双代号网络图6个时间参数的计算方法（图上计算法）

从左向右累加，多个紧前取大，计算最早开始结束;
　　从右到左累减，多个紧后取小，计算最迟结束开始。
　　紧后左上-自己左下=自由时差。
　　上方之差或下方之差是总时差。
　　口诀：
　　沿线累加，逢圈取大
　　逆线累减，逢圈取小

计算某工作总时差的简单方法：
　　① 找出关键线路，计算总工期;
　　② 找出经过该工作的所有线路，求出最长的时间
　　③ 该工作总时差=总工期-②
