图文：植筋根数和箍筋肢数如何看

旌阳人 · 发表于 2013-5-30 23:04:42

图文讲解：植筋根数和箍筋肢数如何看

Part1：植筋根数怎么看

当砌体加筋采用植筋的形式时，植筋的数量在软件中如何看呢？

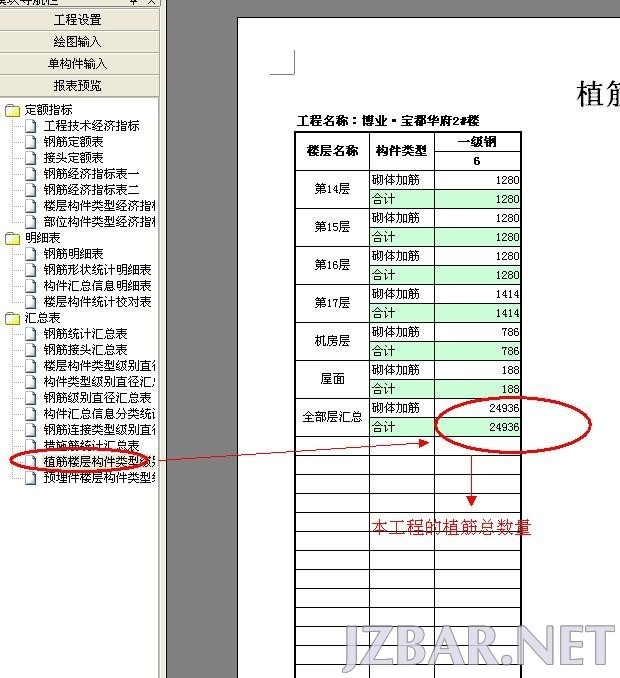

在软件中布置上砌体加筋以后，经过汇总计算，查看报表，即可查看植筋数量，如下图：

Part2：箍筋肢数如何看

很多初学造价的朋友在网上提问箍筋肢数如何看，本文简单的叙述一下。箍筋一般是以“m*n”的形式表示的，如“3*4”，m表示h（垂直方向）边的肢数，即水平方向的钢筋根数；n表示b（水平方向）边的肢数，即纵向钢筋的根数。

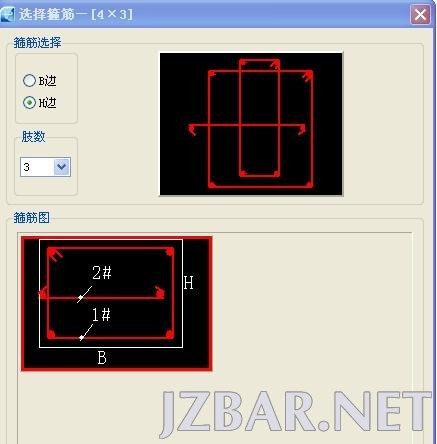

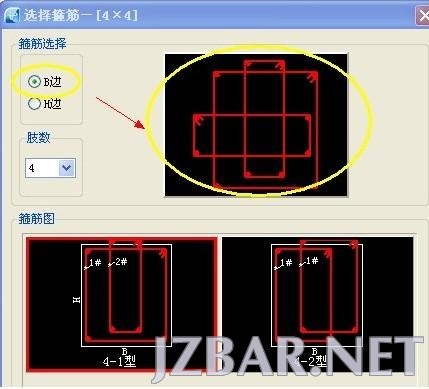

      如图：


      图中B边肢数为4


      图中H边肢数为3

本文永久链接地址：https://www.jzbar.net/thread-108-1-1.html
