[经验] 反支撑和转换层的标准做法有哪些?

[复制链接]
发表于 2022-10-10 12:13 | 显示全部楼层 |阅读模式

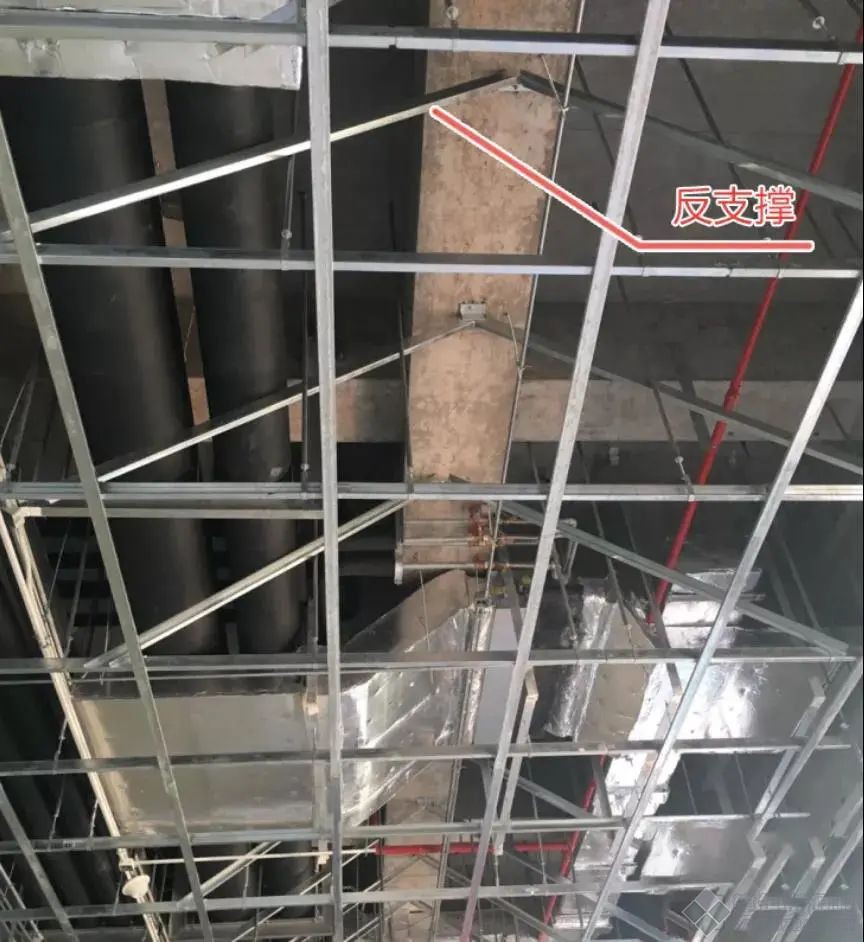

当吊顶吊筋长度大于1.5m且小于3.0m时,应按规范要求设置反向支撑;

01-2 转换层

当吊顶内部空间大于3.0m时,(或反支撑垂直长度>1500mm时)应该设置转换层。
注:当吊杆与设备相遇时应调整并增设吊杆,吊顶面积较大时,吊顶设备排布复杂不建议使用反支撑。
02、反支撑的标准做法:

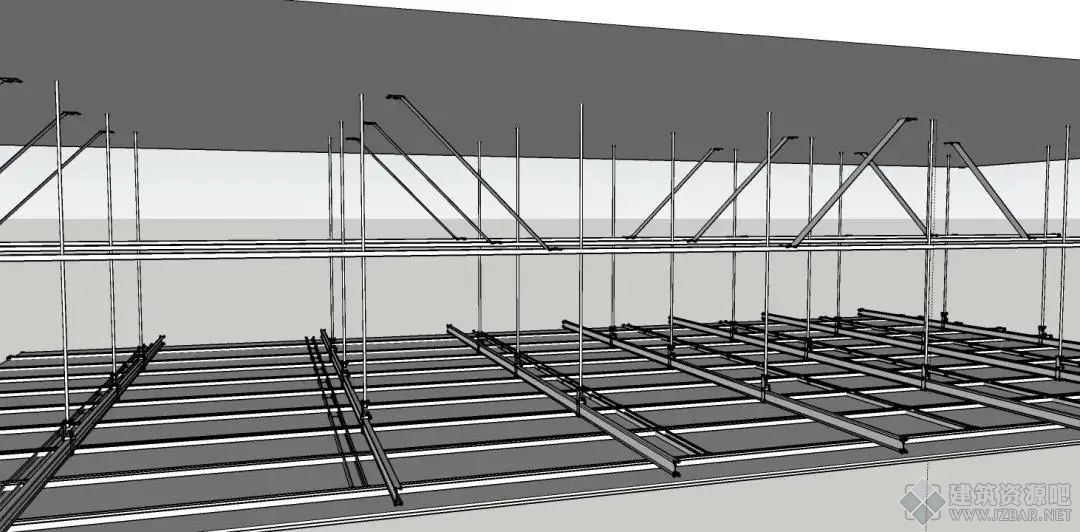

02-1 主龙骨拉结法

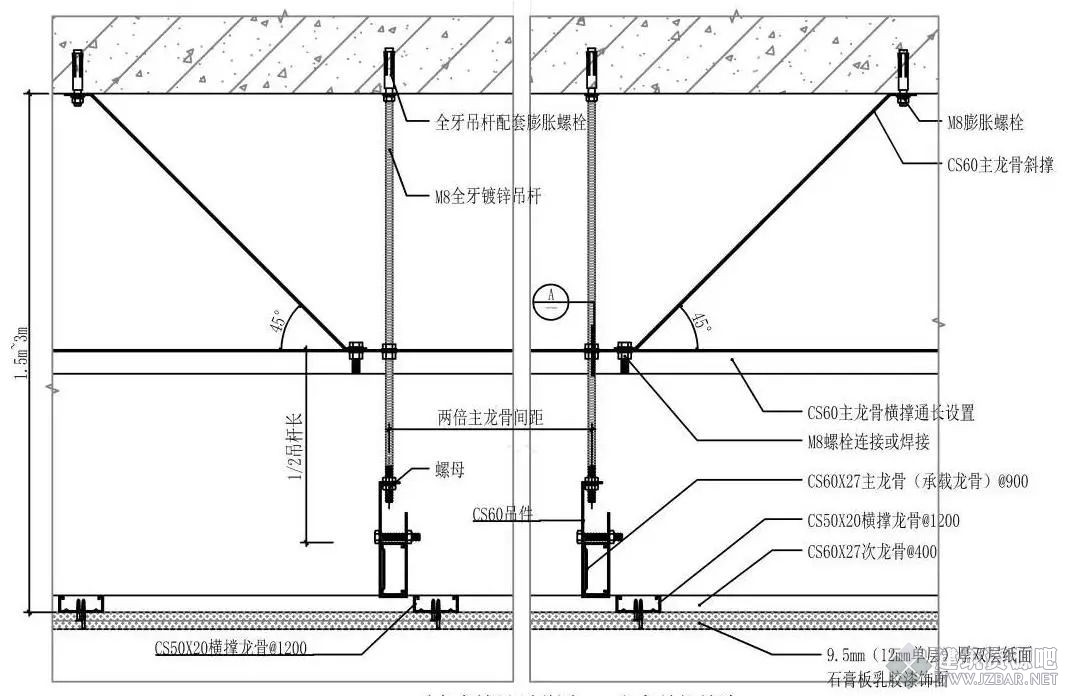

反向支撑吊顶详图-主龙骨拉结法△
适用于:吊杆长度超过1.5m且小于3m时。
具体做法:在CS60主龙骨横撑底边每隔主龙骨间距打孔,M8全牙吊杆穿过,位置确定后上下螺母固定。
CS60主龙骨斜撑每隔两倍主龙骨间距相向设置;当吊杆长度超过1.5m且小于2m时,适当采用CS50主龙骨。

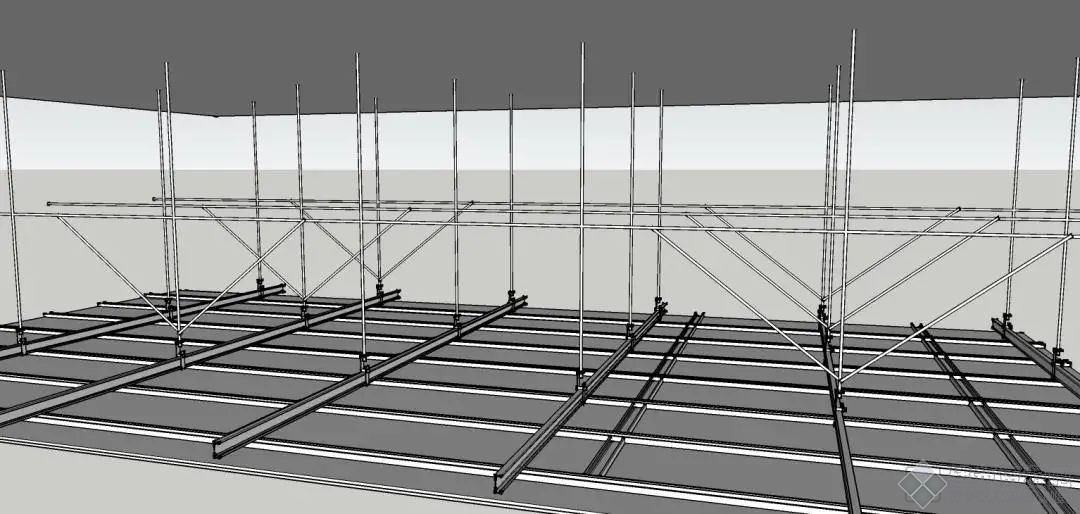

02-2 吊杆通长拉结法

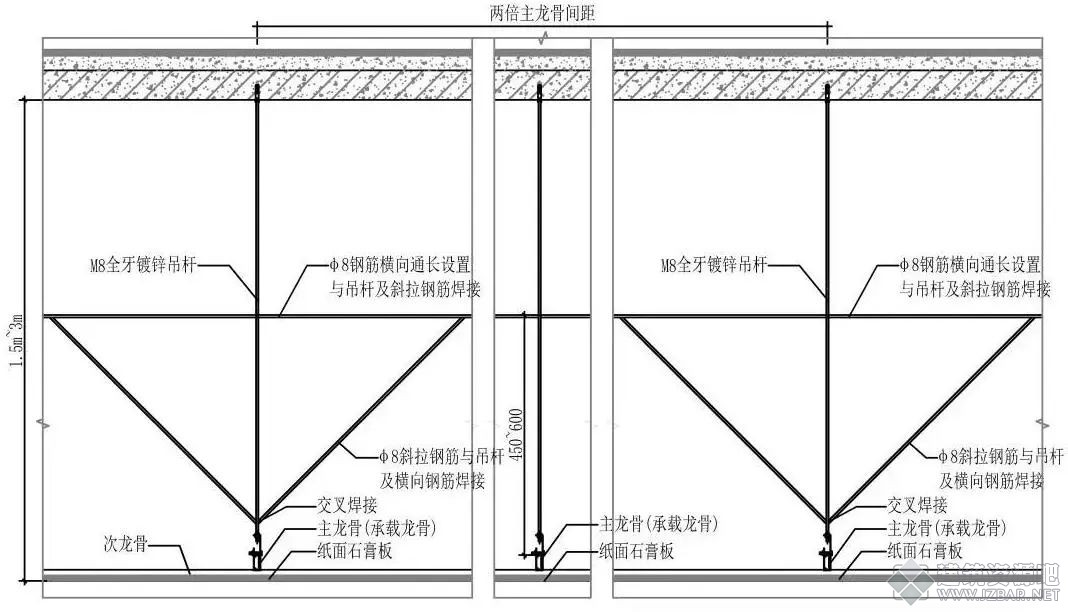

反向支撑吊顶详图-吊杆通长拉结法△
适用于:吊杆长度超过1.5m且小于3m时。
具体做法:斜拉钢筋每隔两倍主龙骨间距设置。∅8横向钢筋、斜拉钢筋及其与M8全牙吊杆焊接处必须做防锈处理。
∅8钢筋可用M8全牙吊杆替代,但焊接处需做防锈处理。

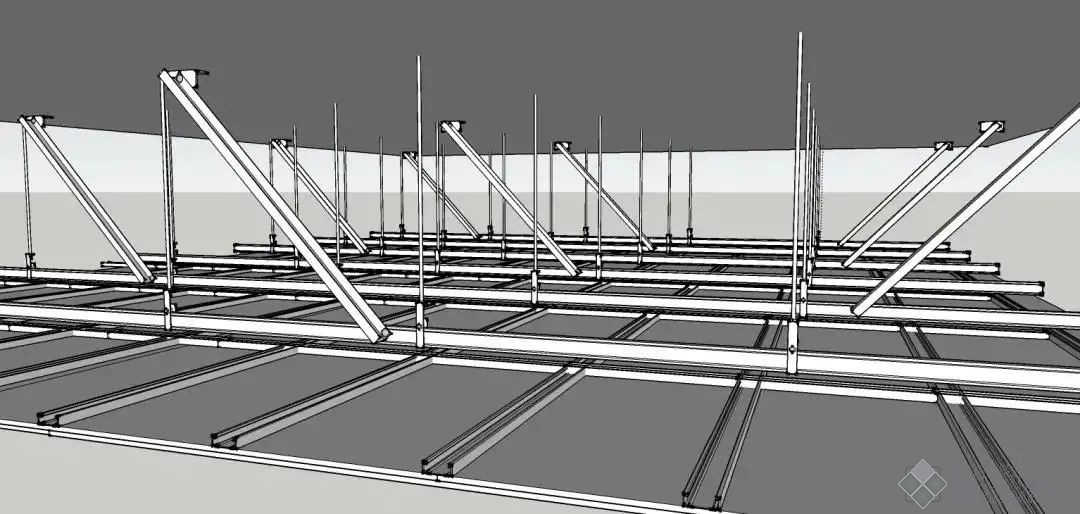

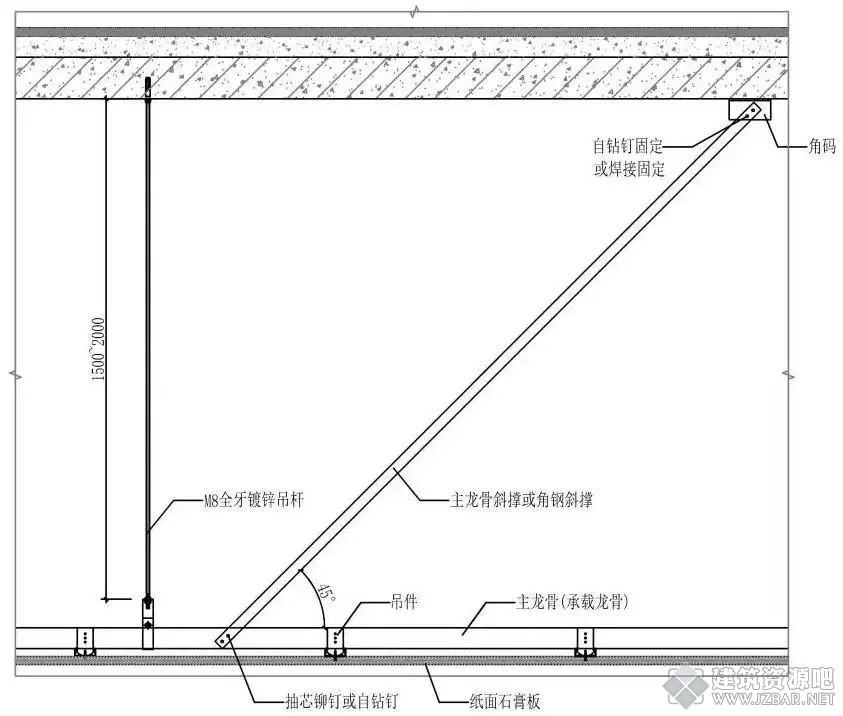

02-3 倒三角法

反向支撑吊顶详图-倒三角法△
适用于:吊杆长度超过1.5m且小于2m时。
注意事项:安装间距在2m以内,围绕某一中心呈梅花形分布,且不应设置在同一直线上。
03、转换层的标准做法:

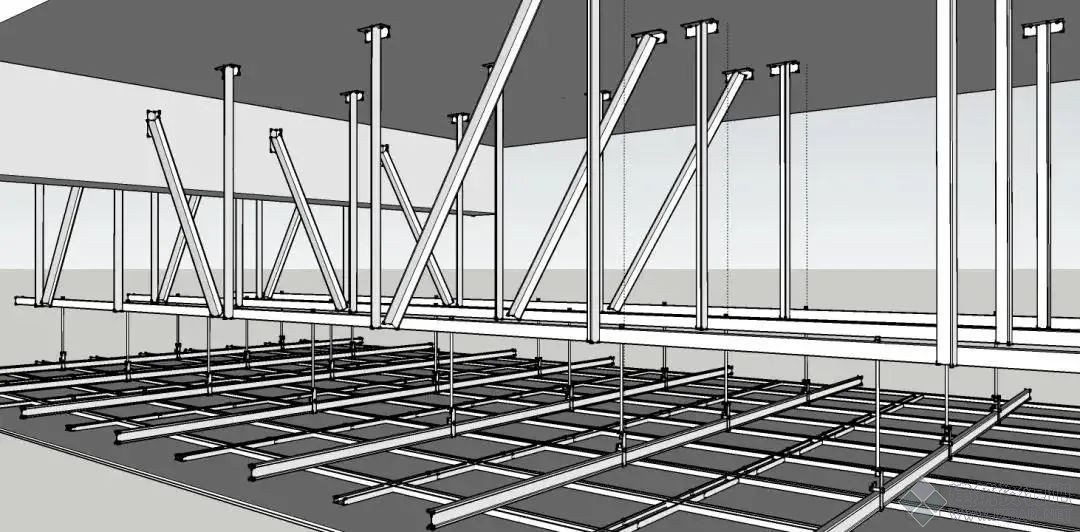

03-1 钢架转换层

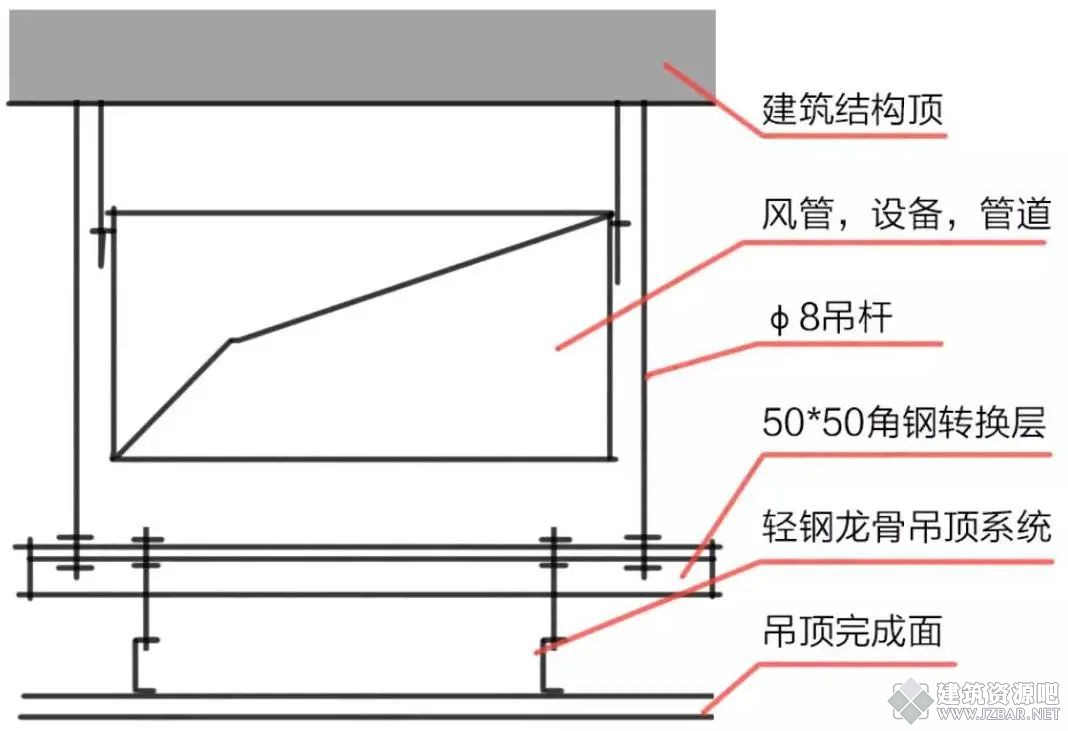

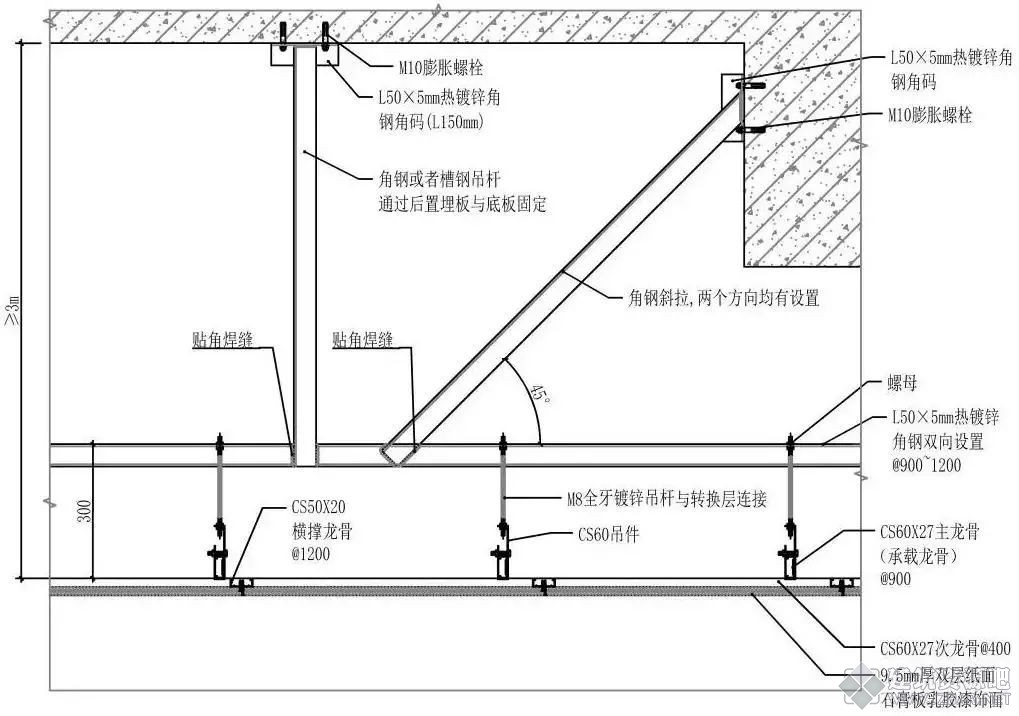

转换层构造做法△
安装注意事项:① 转换层的吊杆采用角钢、槽钢等刚性构件,杆端与楼板底面可靠连接。
② 为保障转换层的稳定,应有斜向撑与混凝土梁侧、墙侧可靠连接,纵横向均应设置。
无法与梁侧、墙侧连接时,应在吊杆间设置交叉拉杆,纵横向均应设置。

03-2 吊杆+钢架转换层

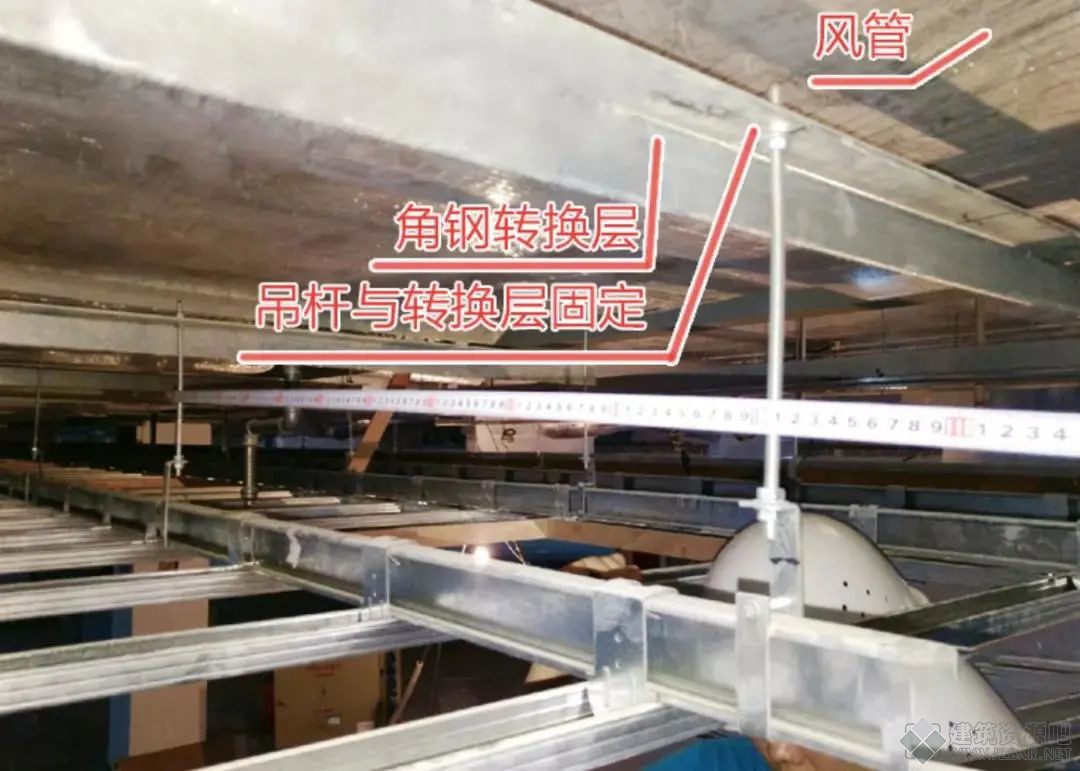

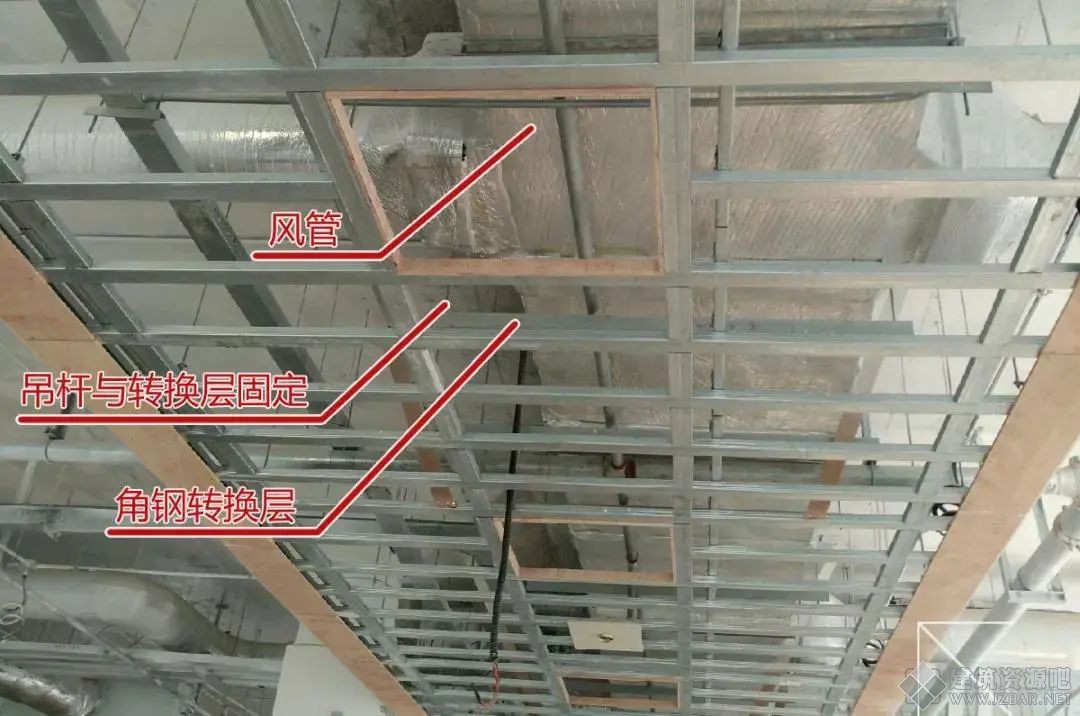

遇到风管时,吊杆的处理办法△
已知,反支撑/转换层的做法就是为了让吊杆的长度不大于1500mm,那么转换层的做法也可以做成:吊杆+角钢+吊杆,这种做法相对全钢架转换层更节约成本,实际应用中更灵活。

                                                                                                                         来源:新筑课堂
