[分享] 带你走进钢筋的世界,聊聊钢筋的知识!

[复制链接]
楼主
发表于 2022-2-2 09:57 | 显示全部楼层 |阅读模式
如同人一样,钢筋有着自己倔强的一面。它刚直不阿,能屈能伸,承担着混凝土结构的起承转合。在地基工程中,钢筋作为桩基础的主要受力点,它成为了建筑本体舒适的“鞋”。在基础工程中,筏型基础、箱型基础中随处可见钢筋的身影,这些钢筋组成了建筑物本体强有利的“脚”,承担了身体的全部重量。在主体结构中,受力钢筋、架立筋、箍筋、分布筋纵横交错,形成了不同类型的柱梁板墙,形成了建筑结构的“身体”。
每一个工程建筑人的日常工作中,接触最多的莫过于钢筋和混凝土这一对儿兄弟。对于钢筋,它究竟“倔强”在何处,大家对它的品行究竟又了解多少呢?
我们拨开迷雾看真知,干货走起。

工程建筑用钢筋按照工程人的“触感”分为光圆钢筋和带肋钢筋(螺纹钢),光圆钢筋表面光滑,就像亭亭玉立的姑娘伸出的芊芊玉手,滑滑的,凉凉的,不过手感略坚硬,初碰沁人心扉,久碰凉彻心底。

带肋钢筋触感凹凸不平,俗称螺纹钢。它像极了一个经常从事搬运工作的汉子,粗糙,坚硬但是令人心底踏实。有它在,世界就在,有了它,混凝土结构就不会失稳。

看到上边的图,你会不会好奇钢筋上数字和字母的含义。下面一张图来解读带肋钢筋标号的密码。

从左到右是一个数字+一个字母+一个或两个字母+两个数字的四部分组合。
第一部分的数字是“3、4、5”中的一个,分别代表了钢筋的屈服强度分别为300MPa、400MPa和500MPa的强度级别。
第二部分的字母是对钢筋类型的描述,如果该位置字母为空,表示为热轧钢筋,K表示余热处理钢筋;C表示细晶粒钢筋;E表示抗震钢筋;W表示可焊钢筋。
第三部分的一个或者两个字母代表的含义是生产钢材的钢厂。例如:AY为安阳钢铁、CG为成都钢铁、T为唐山钢铁、X为宣化钢铁、HG为邯郸钢铁。而上图中的“JY”为河北敬业钢铁的代码。
第四部分的两位数字代表钢筋的直径,6~50mm。
初识钢筋之后,我们还需掌握钢筋应具备的几项硬指标,屈服强度、拉伸强度、拉伸伸长率、冷弯伸长率、重量偏差。记忆口诀如下:


(1)屈服强度和抗拉强度是钢筋拉伸试验中表征钢筋弹性变形和塑性变形的两个重要拐点值,二者分别是下图中的B和D。

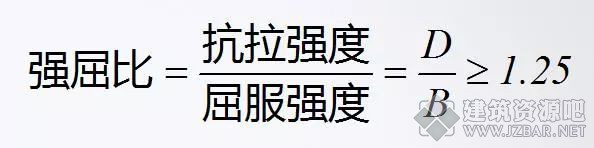

屈服强度B表示钢筋从弹性变形进入到塑性变形阶段,此时开始钢筋的变形是不可恢复的(在达到该点之前,钢筋受力产生的形变是可以在应力消除后完全恢复的)。抗拉强度D表示钢筋塑性变形阶段所能承受的极限值,若有超过此极限值的应力作用在钢筋上,钢筋会发生破坏。以上两个特殊点的数值,可以引出强屈比和超屈比两个概念。



(2)拉伸伸长率。它是钢筋延性的表征参数,伸长率越大,钢筋的延展性越好,可以负担更大的变形。在钢筋混凝土构件中,钢筋的延展性越好,从构件出现裂缝到构件断裂倒塌延续的时间越长,如此以来,建筑物中的人逃离的机会也就越大。


(3)冷弯伸长率。用以考核钢筋的塑性指标,也是钢筋加工所需的指标之一。钢筋冷弯性能一般随着强度等级的提高而降低,光圆钢筋的冷弯伸长率不得超过4%,带肋钢筋冷弯伸长率不得超过1%。
(4)重量偏差,钢筋制造商在生产的过程中是否偷工减料,利用实际称重和理论重量之间的对比就能判断,钢筋的重量偏差是比较直观又比较容易得到数据的试验。《混凝土结构工程施工质量验收规范》GB 50204-2015中,规定了钢筋重量的“负偏差”。如下所示:

需要特殊说明的有两点:
第一,为了排除单根钢筋重量变化的偶然性,选取三根钢筋称量总重进行对比;
第二,钢筋偏差测定的结果是百分比,而且是负偏差,也就是说重量的偏差是规定了下限,钢筋制造厂商可以让钢筋无限重,但是轻的幅度只能在10%以内。就像一个股票的操盘手在接受投资人资金的同时,被告知本金只能亏损10%,否则全部强行割肉平常;但是如果盈利百分比,就是上不封顶的。
