首先,我们假定一个项目。这个项目是以我曾经做过的一个工程为蓝本的假设工程。项目:某小区1号住宅楼。结构形式:框架结构、独立基础、异形柱。
墙体:混凝土小型空心砌块填充墙让我们代入这个工程。一步一步来演示,施工员是怎么工作的。为什么这么工作。某年某月的某一天。我们假定它是3月1号。你的顶头大老板,舔着个肚子,兴高采烈的告诉你:“某小区1号楼”招标已经拿下来了。而你将会被派往那里工作,做一个牛B闪闪的倒霉施工员。你就知道,这回你打牌扯屁的好日子结束了。你将开始一个名叫《建筑工地》的现实网游。你作为一级白手,装备是防御+2的安全帽一顶,工作服一套(自己买的)。武器是“某小区1号楼图纸”。好吧,你可以开始升级了。《施工组织设计》,四个字 ---- 天下文章一大抄!
【测量员】:也叫放线员。工作任务是定位抄测。
放线:其实说的就是定位轴线、定位边线、定位控制线。确定的是建筑物的平面位置。
抄测:其实就是定位水平线。目的是在高度方向上确定建筑物的位置。
简单地说,放线 就是把建筑物、建筑构件的空间位置确定。并且告诉工人,让工人明白。

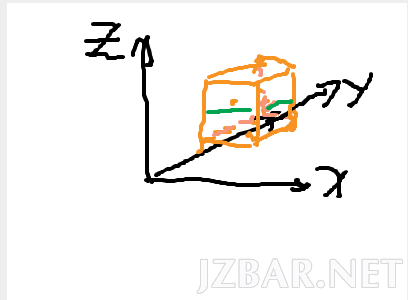

屎黄色的长方体,我们假设它是一栋楼。
放线: 就是定位它在 地球上的位置,也就是确定我们上学时候图纸上 1轴、A轴...都在什么位置。绿色的线就是所谓的水平线,你理解为水平线就对了(废话)。就是一条很平的线。
离地500mm就叫50线,离地1米就叫1米线。只是习惯叫法。mm是毫米的意思
抄平:确定的是建筑物及其构件在Z方向,就是垂直于地面的方向上,定位的问题。
例如:房高3米,屋面梁高0.5米。在高度方向上定位就是:2.5米到3米之间是屋面梁。
如果你抄测了一条1米线,也就是离地面1米高的位置,你画了一条线。你就可以告诉工人:线上1.5米是梁底,梁高0.5米。这就是水平线和水平线的作用。确定一条水平线,并把它标记出来,就叫抄平

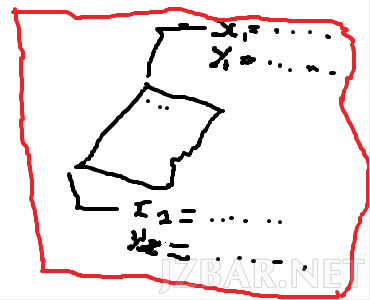

这就是一张总平面图,画的不是太规范...凑合看吧。
黑方框子,就是建筑物。角上三个点,代表他是3层。两个角,就是建筑物的角。
【注意】x、y是什么呢? 是该点坐标,是该点在地球上的经纬度坐标。说他是经纬度,其实不是经纬度。为了便于定位,我们国家在国内建立了一些坐标系。一般会用西安80坐标系,当然,用地方坐标系的也不少。我在大连工作的时候,就接触过三个不同的坐标系。同一个点,在不同坐标系内,X、y数值是不同的。
请问】:角上这个点是哪个点?
A、外墙轴线交点。
B、外墙墙体边缘交点。
C、外墙保温层外缘交点。
答A的,你错了。答B的,你错了。答C的,你还是错了.
正确的答案是:都有可能!其中轴线交点其实很少见,基本没有这么标的
一般大都是后两种.
既然都有可能,我们怎么知道 自己手里的总平面图,标的是什么点呢?
【很简单】,算一下。
勾股定理总学过吧。“(x1-x2)的平方+(y1-y2)的平方”,求和后再开方,就是两点的距离。看一看两点之间距离是多少。距离等于轴线,就是轴线交点。距离等于轴线+墙厚,就是墙边交点。距离等于轴线+墙厚+2个保温厚度,就是保温层交点。我还遇到过,“和一楼没关系,标的是2楼阳台角的情况呢..”.. 大家一定要重视。至于为什么要注意这个点,这个点有什么用处,我后面再说。
记住我的话:【搞明白每一个字的意思,你就前进了一大步】
【你可以做的工作】
总平面图你会看了,那么你就可以做放线员的第一项工作了----【接点】。
接点:就是【接受坐标点】。
坐标点:就是平面图上建筑物角部的点(标有坐标)。
接受:就是你从上级管理单位接受(也可以叫接收)角点的具体位置。
上级管理单位:
1、建设单位,也就是我们俗称的甲方。甲方工程部会交代你“楼角在哪”。
2、项目部,当你是一个大项目里的一个栋号时(也就是人家开发18栋楼,你就盖1栋),你上面可能有一个施工总承包单位,他们负责和甲方沟通,并且管着你!
这样,有可能是项目部技术员告诉你“楼角在哪”。
这就是传说中的“规划局”。这就是政府部门了,政府部门都是爹,记住了!
也有很多坐标是“测绘公司”给测定的,不过能办起测绘公司的,基本上跟规划局都有千丝万缕的联系!
看看人家给你的点,和总平面图上的点,一样不一样。和别的楼号相对关系是不是正确。
【注意】为什么要验点?
因为是政府部门给你的点。就是错了,你也没法找他。
不管给你造成了多大损失,你敢吭气,以后就卡死你,你只能打掉牙肚里咽。
所以加小心吧。
好好看着这张“复杂的图”,我来给你们说几种情况。歪歪框子是楼,ABCD是楼角。 那个箭头下边写个N是啥啊?这是指北针啊!箭头指的是正北!
【注意】:一般情况下,他们会给你两个点。例如:A、B。
这样,你只要知道哪边是北,是不是就能把ABCD都确定下来了?
就是分别在AB上架经纬仪,然后转直角嘛...简单得很。
【注意】:有的时候,赶上好人,他们会给你三到四个点。ABCD全给你。
小沈阳曾经说过,“这是为什么呢?”。为什么我会说你倒霉了呢?
我现在就来告诉你为什么。
规划局和测绘公司定位采用的是“GPS",也就是“卫星定位”。
很准确,但是有1到2公分(公分就是厘米)的误差也正常。
【现象】,当他给你3、4个点的时候,你有可能会发现,这几个点不成直角。你该怎么办?
【解决方法】:如果误差不是很大(在2厘米以内),我们只要两个点,剩下的点华丽丽的无视他们!
如果误差大(超过两厘米),不管是点与点间的距离,还是转成直角后的偏移。【立即】向甲方(项目部)反映,让他们解决。
【建议】即使不大的误差调整,也最好告诉甲方(项目部)一声,以便以后推卸责任。
【闲话】1、找规划局/测绘公司定位,这是建设单位的事,和你没关系。
2、规划局给的点一般是木桩上钉个小钉子。(后面我会告诉你怎么护点、留点)。
3、我之所以说2厘米以内可调,是因为规划局在基础开挖后还有一次验点。
一般情况下,他们二次定位和你的定位差距在3厘米以内,他们就认为是合格的,不会说话的。
【可能犯的错误 二】
曾经有过的实例:明明规划局给的明明是AB点,建设单位交底的时候,告诉施工单位是CD点。你知道结局了吧?土都挖完了,才发现应该往北盖的楼,结果挖到南边去了楼距过近,影响采光,只能重来了。别说大坑白挖还得填上,光是塔吊竖起来,一安一拆就15000,塔吊基础又得5、6千,这就2万没了。
不要指望建设单位会给你打签证,现在的甲方赖账的巨多,他不说不给你这份钱,再别的地方拼命找你麻烦,知道你放弃了这一块为止
【所以】:不要怕麻烦,核对一下和相邻建筑物的相对位置,绝对没坏处。

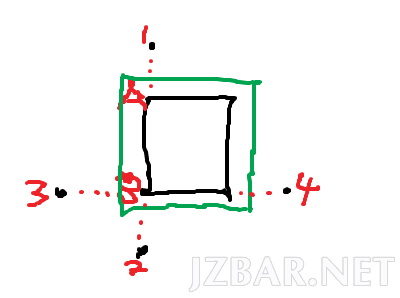

【控制点】这个东西是很重要的。看这张图,AB就是规划给你的角点。
1、2、3、4这四个点就是你的控制点。有一些简单的东西,大家应该知道了。
就是:盖楼要挖土,要先挖出一个坑来,在坑里做基础。
A、B就是规划给出的楼角点。黑框是楼外边线绿框是挖土的边线,就是基础坑的外边线。你应该会发现,一挖土,A、B点就挖掉了。那以后施工你用什么来定位呢?我们就把AB的延长线做出来,这就是1、2两个点。至于3、4两个点,是为了过B点,作AB的一条垂直线。实际上,我们用1、2、3、4四个点,重新在大地上建立了一个新的坐标系。
1、2、3、4四个点都在基坑外面,挖不掉,可以保留下来。
两条相交直线确定一个点,就是B,我们可以在它被破坏后,重新确定他的位置。
通过B点,沿AB方向上用尺量出A点来。你们应该都会吧。
工作内容】:
1、和甲方领导接触,了解定位点的位置。
2、在总平面图上用笔标注出该点的位置,便于复核。
3、在定位桩上,做明显标志,便于寻找。【系红布、撒白灰都行】
4、【一定】要记下甲方领导的电话、称呼、职务。这样一来是有问题可以找到人协调、反映。二来也显着重视人家不是。
【建议】:做任何工作前,都写一个简单的“工作方案”,这样是最方便记忆和学习的了,我认为。
我前面简单的谈了“控制点留置的作用”。
控制点就是为了要在基础开挖后,重新在基坑(基槽)底部重新确定轴线,留置在基槽外部的桩点。
控制点留设的位置:1、要在基槽外部,不能被挖土挖掉。2、不能离基槽过近,避免被运土的车压到。
控制点的种类简单来说有几种:
1、木桩上钉钉子(包括龙门板)。
2、粗钢筋钉到土里,四周用混凝土灌实,钢筋上用钢钉砸坑 或是 用钢锯锯出十字来。
4、用水泥砂浆和砖砌成水泥台,上部画十字,插小钉。
5、在已有的道路或是围墙上,用墨斗弹线,用油漆标出。

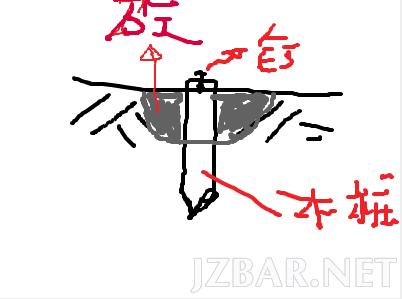

下面就是传说中的“木桩了”,桩长0.5米左右就够了,四周挖个坑,用混凝土(砂浆)灌好,上面钉个钉子,不用我告诉你钉在那里了吧?

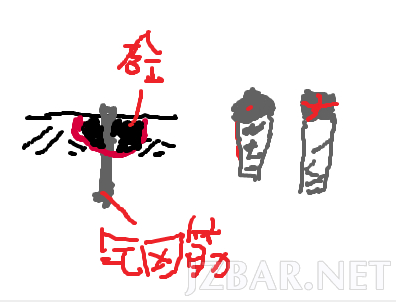

当然是你用经纬看到的点上了。粗钢筋四周用混凝土灌好,在钢筋顶部用钢锯锯十字或是用钢钉砸个坑儿。钢筋直径18mm以上,长度500~600毫米。

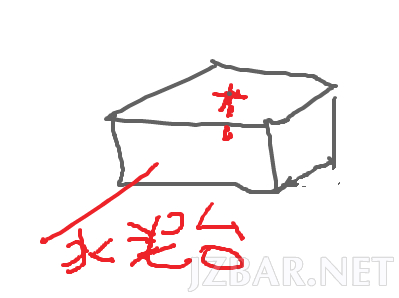

水泥台上画十字(如下图),中间用小钉埋到水泥台表面砂浆里。
水泥台适用于碎石较多,不容易钉桩的工程场地里。如果附近有混凝土的施工道路,我最喜欢在路面上弹墨线了,用油漆标个三角号,将来好找,立经纬也方便。
建筑资源吧 www.jzbar.net

评分

1

查看全部评分

楼主
 楼主| 发表于 2014-6-29 19:35 | 显示全部楼层
控制点有四种留法“木桩、钢筋桩、水泥桩、标线法”。
今天来说,这些点留到什么地方。
强调:我们以前说过,做每一个工作,都要先考虑好【工作的目的】,然后再确定【工作的方法】。
问:我们流控制点的目的是什么呢? 为了将来在控制点上架设经纬(俗称支镜子),然后把轴线落到基坑里去。:那应该注意些什么呢?答:1、控制点不能被破坏,万一被挖走了,还支个毛镜子啊2、控制点留置的地方,要可以架设经纬仪。万一控制点离坑边只有5厘米,立不了经纬,不是很惨嘛.
【综上】:控制点至少要离基坑边1.5米到2米左右。
咱们已经说了:【控制点至少要离基坑边1.5米到2米左右。】
我们来分析这就话。
你觉得这句话里,你有没有不理解的地方呢?“如果你说没有”,不好意思,我要难为你了...
请问:基坑边是什么意思?
画外音:就是挖基础挖出一个坑,这就是基坑。它的边就叫基坑边了!.
【注意】“我应该看什么图”这个问题 不是 一个正确的问题。
【分析】:你要找的是什么? 是“基坑边,是基础挖出的坑的边界”。
那么你首先需要找基础,建筑图里有没有基础呢?只要你认字,你就会发现没有。
那就找结构,你不会到三层板图、五层梁图里找吧基础平面图(还有相关详图、剖面)就是那一张。好了,你现在还想问“应该看什么图”了么?
也许你没办法找出答案,但是思考和分析,可以让你最大限度的接近答案。【记住这句话吧】
现在】,你已经找到了应该找的基础图。
你会看到基础、垫层都有边界。但是基坑在哪里呢?它的边界又在哪里呢?
施工程序 梳理】:我说的都是工人(班组)要干什么。
有一些细节大概不会说的很细,后面会逐渐展开的,不要着急。
第一步,【挖土】---- 挖出个大坑来,就是所谓的“基坑”。
看【图一】,这个坑就是基坑。
第二步,工人要【浇筑混凝土垫层】。
看【图一】,钢筋下面这块“白的”就是混凝土垫层。至于“垫层的作用”,
第三步,绑扎基础钢筋。
看【图一】右下方,就是这道工序。
第四步,钢筋绑完 支承台模板。
【图一】左上角的就是承台模板了,不过是个半成品,没加固呢。
【图二】里,柱子下面扁扁平平的就是承台了...
承台承台,其实就是承受重量(荷载)的台子啊....第五步,浇筑承台混凝土
施工程序暂时先说到这里,我们逐条分析一下
【工作目的】:牢记 要深究工作目的,这是学习的最好方法。
回头看,我们的问题是“基坑的边界在哪里?”。不要急,我们先来看看“基坑的作用”,也就是研究一下“挖基坑的目的”。砖:基础在地下,不挖个坑,基础怎么施工啊?所以,鉴于基坑的作用是【“为了展开基础施工,容纳基础构件”】,基坑一定要比“基础构件的范围”大。
【正题】
砖:槽边 = 基础垫层边线 + 模板以及支撑宽度 + 木工(或瓦工)工作面 + 放坡宽度。
砖:垫层边你已经知道了。
砖:看一下【图三】,你会发现“加固模板的钢管”比垫层 宽,这就是我说的“模板以及支撑宽度”了。
你要知道,挖土的时候,要是太陡了就有可能“塌方”(就是边坡的土坍塌下来)。
【因为挖土是要用“挖掘机”的,机械不可能做到“人那么细致”,挖出来的坑一定是“上大下小”的,就是土边坡有斜度啊。“即使不考虑塌方危险”,也是没办法挖出直上直下的坑边来的。标准砖:所以,我们考虑到这两个因素,【事先就让 挖掘机 挖的大一点】,挖个斜坡出来。等挖好的时候,边坡土方也不塌方,坑底下尺寸也不小。【这个我们事先“外放”的尺寸,我们就叫他“放坡宽度”
这张图片是一张“基础剪力墙模板”的图片。
至于”剪力墙“,你可以简单的把它理解为“一道 内部含有钢筋的 混凝土墙”。
“长钢管”是为了“拦住模板”,防止 模板向外涨 的。
左下角的“短钢管”是为了支住“长钢管”,防止“长钢管”向外涨的。
连接“长钢管”和“短钢管”的叫 “扣件” 。
我们说的“木工操作面”,就是指【 “木工拧扣件”、“拧螺丝”、“安装模板”所需的工作空间】。简单地说,就是留出足够大的地方,让木工能干活。
【闲话】:图里边的“带螺丝帽的螺杆..”叫“对拉螺栓”,螺帽内侧“弧形的,拢钢管的“那个东西叫“燕形卡子”。墙的另一侧,和这边是对称的,大家可以想象一下....
用“螺丝”拦住“燕形卡子”;用“燕形卡子”拦住“钢管”;用“钢管”拦住“模板”,这就是一套加固体系....
值得一提的是:混凝土越到下边,对模板的 涨力 越大。
【所以】,如果 模板达到了 一定的高度, 一个“螺丝帽”的力是不足以满足要求的。
这时候,在模板下部的“对拉螺栓”上,就要拧两个“螺丝帽”,这个“增加的螺丝帽”,我们叫它“备帽儿”。具体应该在什么位置加“备帽”,我的建议是“尊重木工的意见”,但是一定要提醒他注意。这样,要是没问题,你指挥的好;要是有问题,也可以推给木工(你都提醒他了,他还没干好)

槽边 = 基础垫层边线 + 模板以及支撑宽度 + 木工(或瓦工)工作面 + 放坡宽度。
1、“垫层边”:不用说了,大家可以在图纸上找到,【我们假设】垫层边为 轴线向外1米 。
【注意】如果 垫层外边不齐,里出外进。按照其中的大多数考虑。个别超大的,单独外扩。
2、“模板的支撑宽度”:(参照图三)我们确定为30厘米,也就是0.3米。
3、“木工工作面”:因为模板很矮,木工可以站在垫层上操作。我们不考虑他。
4、挖土也很浅,我考虑他30厘米,也就是0.3米的放坡。
5、考虑到其他不可预见的情况,在增加20厘米,也就是0.2米,作为保险。
总上,我们的“基坑边界线”,也就是“开挖线”为【轴线向外】1.8米。
放线计划:
一、步骤
1、核对规划局部门给定的两个点A和B,AB间距离为50米。
且AB边与周边建筑物相对关系无误。AB两点可以使用。
2、将经纬仪立于A点,瞄准B点,锁定。 在B点后4米处打下一根木桩(AB延长线上)。
用经纬在木桩中心确定点位,红蓝铅笔画点,打下一根小铁钉。这就是 控制点1。
3、同理,翻转倒镜,在A点后4米打下一根木桩(BA延长线上),用经纬在木桩中心确定点位,红蓝铅笔画点,打下一根小铁钉。这就是 控制点2。
4、将镜头旋转九90度,用钢尺量出34米(30米是D点,34米就是D点外侧的控制点)。钉下木桩,画点打钉,这就是 控制点3。【同时】,30米D点的位置也要插根铁钉,并用白灰标记便于量挖土边界。【本步骤确定了D点及其控制点】
5、翻倒镜(在A点后4米位置,留置AD边 控制点4。
6、将经纬仪立于B点,瞄准A点,旋转90度,同理确定 控制点5、控制点6。
7、将控制桩用混凝土灌实。
【注意】:这一步最好在打钉前做。 钉完桩,在桩周围挖个浅坑(20厘米左右应该就够了),然后倒入混凝土 。
工作二】、用白灰洒出开挖线洒出开挖线的用处有两个。
一个是为了将来挖土做准备。
二来也要给生产经理作参考,让他看看现场怎么布置。所以要早点弄出来。
1、首先我们已经确定了ABCD四个角点,我们也知道开挖边线应该在轴线外1.8米
所以我们先把AB点拉上线,用卷尺再向外量1.8米,然后拉线、撒白灰。
2、同理、洒出其余三条边。
三、放线工具
1、经纬仪 一台。
2、木桩(0.5米,截面至少要60*60以上) 六根。(因为有六个控制点嘛)
3、红蓝铅10支。(反正以后也要用,多提点)。
4、铅笔刀 一把(作用是削铅笔)。
5、大锤一把。 (打桩用)
6、羊角锤一把。(钉钉子用,羊角锤和普通锤子不同的地方就是可以拔钉子,7、放线用 白线(尼龙线也可以)2斤,或者是好几捆。反正多点没毛病,用的地方多呢。8、白灰一袋。9、铁锹一把,(撒白灰用,总不能用手撒,烧手啊)
10、砂浆,一推车。(固定桩用,把砂浆当混凝土用吧,效果一样,还好抹平)。
小蔡:AB是角点,AB不是边线吗?你251楼不是说轴线向外1.8米吗?你为什么边线向外1.8米呢?不是应该线外1.7米吗?:这么说,量D点、C点的时候也不对,图纸是轴线30米,从边线量不是应该30.1米吗?
