[经验] 建筑平面图必读,看完这些您就懂了!

[复制链接]
楼主
发表于 2017-7-10 20:43 | 显示全部楼层 |阅读模式

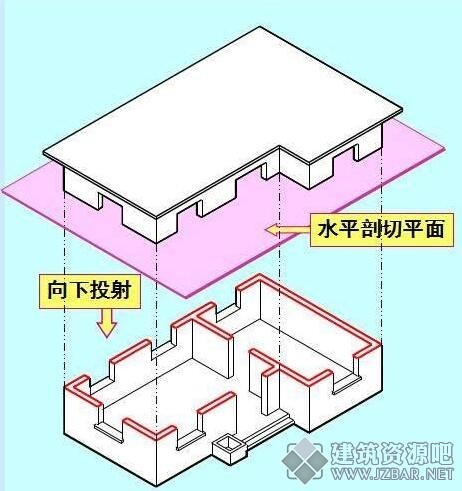

1、平面图的形成
假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图
建筑平面图反映房屋的平面形状、大小和房间的布置,墙或柱的位置、大小、厚度和材料,门窗的类型和位置等情况。
对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名(如底层平面图、二层平面图等);若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名(如三、四、五层平面图)。若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。
2、绘制平面图的有关规定
(1)比例
建筑平面图通常用1:50、1:100、1:200的比例绘制,必要时,可增加1:150
(2)图例
在房屋平面图中,由于所用比例较小,所以对平面图中的建筑配件和卫生设备,如门窗、楼梯、烟道、通风道、洗脸盆、大便器等无法按真实投影画出,对此采用国标中规定的图例来表示。而真实的投影情况另用较大比例的详图来表示。

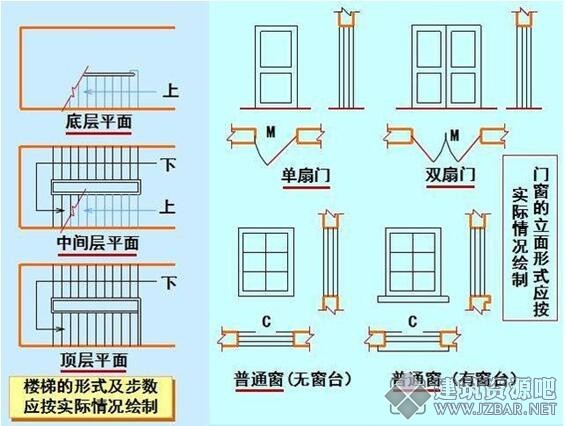

楼梯和门窗图例

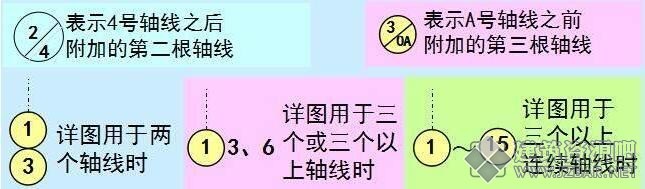

(3)定位轴线
定位轴线:指建筑物主要墙、柱等承重构件加上编号的轴线。
定位轴线用细点划线绘制,轴线编号圆为细实线,直径为8~10mm (详图上为10mm)。
平面图上横向编号应用阿拉伯数字,从左至右顺序编写;竖向编号应用大写拉丁字母(I、O、Z除外)自下而上顺序编写。
一个详图适用于几个轴线时,应同时注明有关的轴线编号。
附加轴线的编号用分数表示,分母为前一轴线的编号,分子为附加轴线的编号,用阿拉伯数字顺序编写。

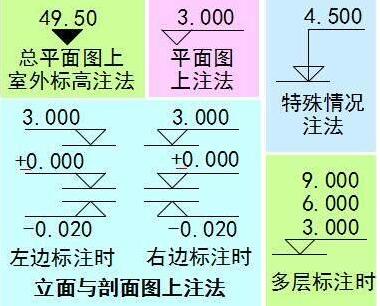

(4)标高符号
标高符号:以标高符号表示建筑物某一部位的高度。
标高符号为等腰直角三角形,三角形高3mm,以细实线绘制。标高数值以米为单位,一般注至小数点后三位数(总平面图中为二位数)。标高符号应整齐有序、对齐画出。
绝对标高:青岛某处黄海海平面定为标高零点,总平面图中的室外地面标高即为绝对标高;相对标高以底层室内主要地坪标高定为相对标高的零点。
零点标高注写成 +-0.000,负数标高数字前加“-”,正数标高数字前不写“+”。

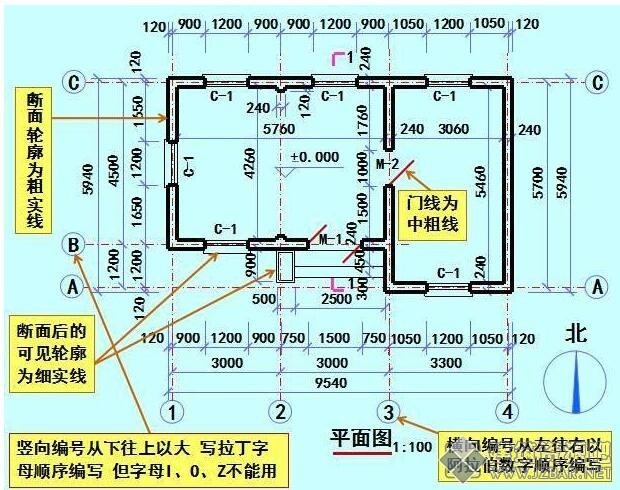

3、建筑平面图举例
4、建筑平面图绘图步骤
1)、画轴线网
2)、画墙身和门窗
3)、加粗加深轮廓线
4)、标注内外尺寸
5)、注标高、剖切符号、指北针和图名
5、建筑平面图的读图注意事项
1、看清图名和绘图比例,了解该平面图属于哪一层;
2、阅读平面图时,应由低向高逐层阅读平面图。首先从定位轴线开始,根据所注尺寸看房间的开间和进深,再看墙的厚度或柱子的尺寸,看清楚定位轴线是处于墙体的中央位置还是偏心位置,看清楚门窗的位置和尺寸。尤其应注意各层平面图变化之处。
3、在平面图中,被剖切到的砖墙断面上,按规定应绘制砖墙材料图例,若绘图比例小于等于1:50,则不绘制砖墙材料图例。
4、平面图中的剖切位置与详图索引标志也是不可忽视的问题,它涉及朝向与所表达的详尽内容。
5、房屋的朝向可通过底层平面图中的指北针来了解。

建筑资源吧 www.jzbar.net
发表于 2017-7-20 07:18 | 显示全部楼层
我非常支持楼主的帖子……
