[专题] 工程人的最爱,柱子平法图集顺口溜!

[复制链接]
楼主
发表于 2017-6-4 16:42 | 显示全部楼层 |阅读模式

抗锚为界比基厚:
插筋拐头的计算是以抗震锚固长度与基础厚度作比较来判断的。
低拐15高拐6,6d 150取最牛:
当基础厚度小于锚固长度的时候是15d,当基础厚度大于锚固长度的时候是6d和150取大。
基为嵌固3分1:
基础为嵌固部分时,露出长度为1/3净高。
基非嵌固6分1,61大边取第一:
基础为非嵌固时,露出长度为1/6净高,1/6净高还要与柱子大边与500比较取最大值。
首为嵌固3分1:
当首层为嵌固端时漏出长度为1/3净高。
首非嵌固6分1,61大边取第一:
当首层为非嵌固端时,漏出长度为1/6净高、柱子大边与500取大值。

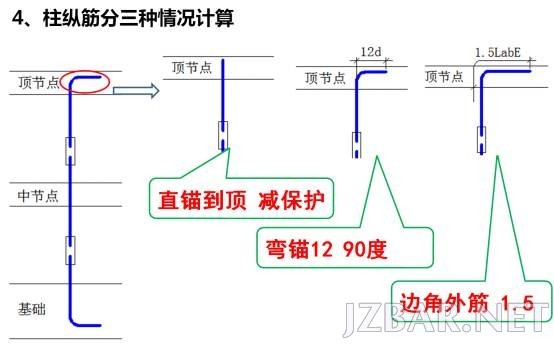

直锚到顶减保护:
当柱支撑的梁截面高度比较高的时候,伸入梁节点内的长度为梁高减去保护层。
弯锚12 90度:
当梁高比较低的时候,柱纵筋伸入到梁顶弯折90度,弯折长度为12d。
边角外筋1.5
当柱筋为边角柱外侧纵筋或角筋时,柱纵筋伸入梁内总体长度为1.5倍的基本锚固长度。

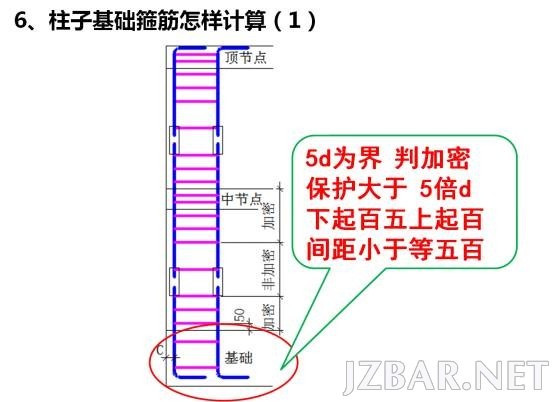

5d为界判加密:
柱子基础箍筋是否加密,是以柱基外侧保护层5d为分界线的。
保护大于5倍d,下起百五(150)上起百(100),间距小于等五百(500):
当保护层大于5d时,下面起步为150,上边起步为100,间距小于等于500。

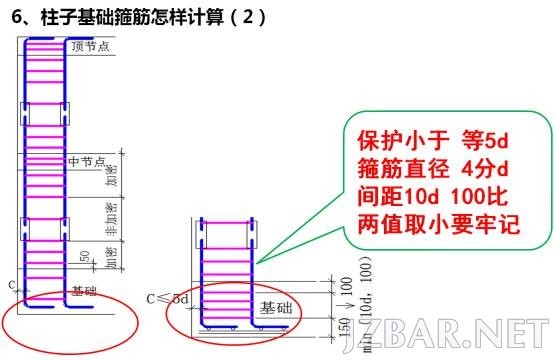

保护小于等5d,箍筋直径4分d:
当外侧保护层小于等于5d时,箍筋直径不能小于插筋最大直径的1/4。
间距10d  100比,两值取小要牢记:
箍筋间距为10d与100取小。

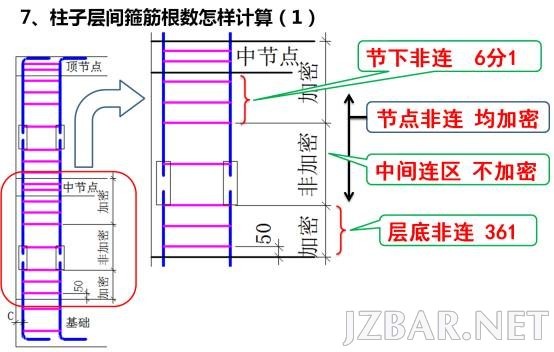

层底非连361:
层底非连接区为1/3或1/6净高。
节下非连6分1:
节点下非连接区为1/6净高(还与柱大边与500取大)。
节点非连均加密:
节点与非连接区均为加密区。
中间连区不加密:
中间连接区域属于箍筋非加密区域。

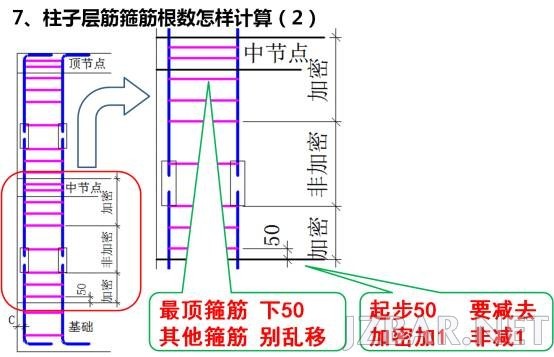

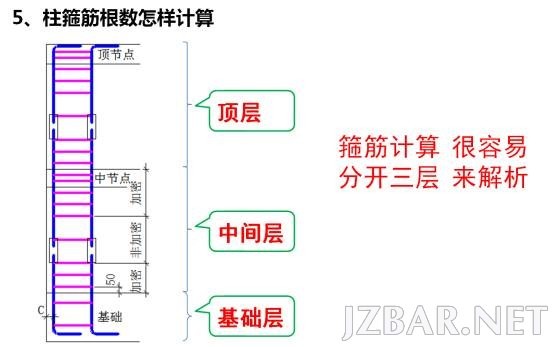

起步50要减去,加密加1非减1:
计算箍筋根数的时候,起步50要减去,加密区根数要加上1,非加密区根数要减去1。
最顶箍筋下50,其他箍筋别乱移:
最顶的箍筋不能正好在层顶标高位置,要往下移动50,其他箍筋位置不动。
