[分享] 脚手架验收:44个细节逐一排查!

[复制链接]
楼主
发表于 2017-4-3 14:15 | 显示全部楼层 |阅读模式
脚手架是土木工程施工的重要设施,是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。在结构施工、装修施工和设备管道的安装施工中,都需要按照操作要求搭设脚手架。

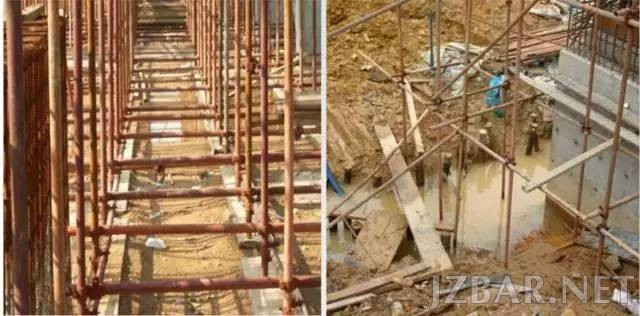

1. 脚手架地基、基础验收
2)脚手架地基与基础是否夯实;
4)脚手架地基与基础里是否积水。

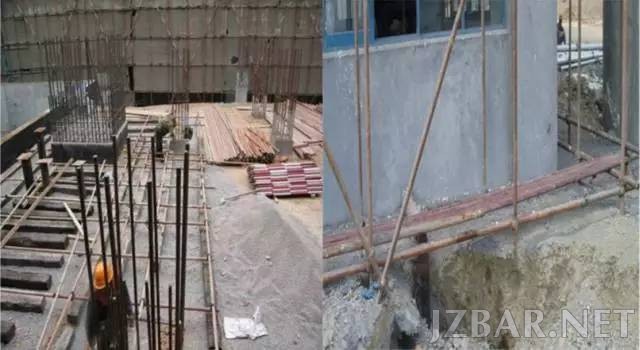

2. 脚手架架体排水沟的验收
2)排水沟的设置应在脚手架最外排的立杆以外的500mm~680mm之间;
4)排水沟的上口宽度:300mm;下口宽度:180mm;



3. 脚手架垫板、底托的验收

2)24m以下脚手架的垫板规格是(宽度大于200mm、厚度大于50mm)、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0.15㎡;
4)脚手架底托必须摆放在垫板中心部位;



正确          不正确

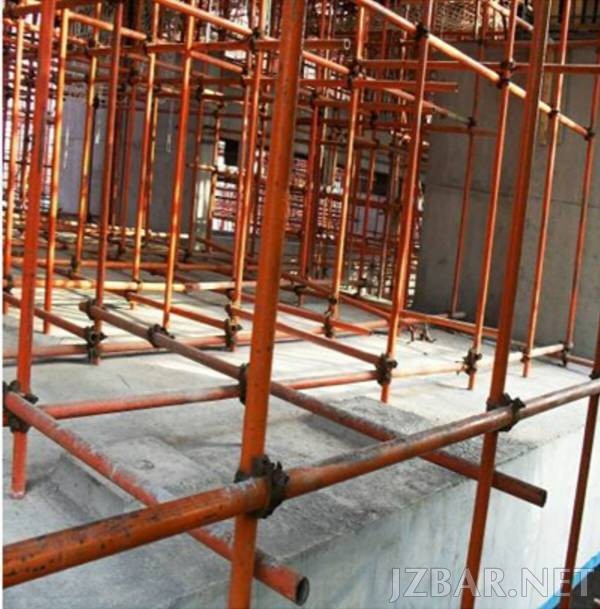

1)扫地杆必须与立杆连接,不得扫地杆与扫地杆之间连接;
3)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上;

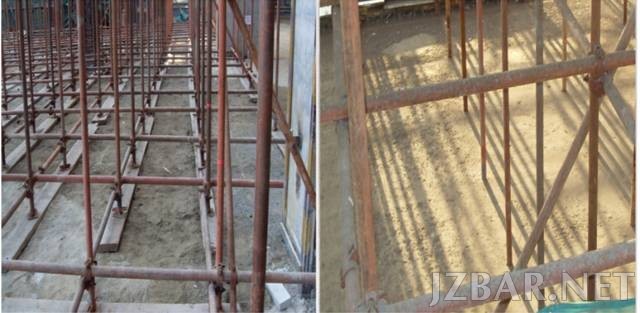

1)脚手架主体验收是根据施工需要经过计算,如安装普通脚手架立杆间距必须小于2m;大横杆间距必须小于1.8m;小横杆间距必须小于2m。建筑承载的脚手架必须按照计算要求验收。一般脚手架的荷载不得超过每平方米300公斤,特殊脚手架必须另行计算。同跨内不能超过两个工作面。
3)脚手架立杆接长时除顶层顶部可以使用搭接外,其余各层各步接头必须使用对接扣件连接脚手架架体的接头应交错布置:两根相邻杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3;搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
4)脚手架大横杆不得大于2米,必须连续设置,一排大横杆的水平偏差值不大于脚手架最长度的1/250,且不得大于5厘米,大横杆不得设置在同一跨内,脚手架侧面横杆伸出架体宜在10-15厘米之间。
6)在架体搭设过程中扣件必须合理使用,不得代用和错用扣件,滑丝或带裂纹的扣件绝不得使用在架体中。

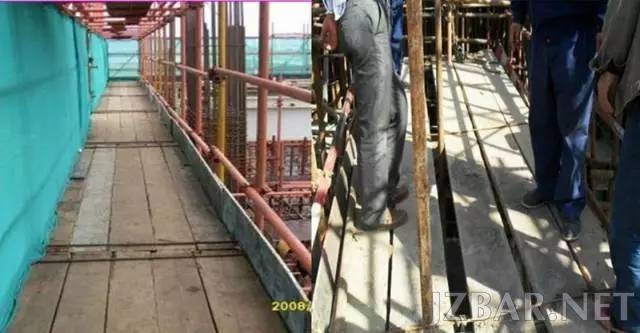

1)施工现场脚手架搭设完成脚手板铺设必须满铺脚手板对接必须正确,在架子拐弯处,脚手板应交错搭接,并且必须绑牢,不平处用木块垫平钉牢;

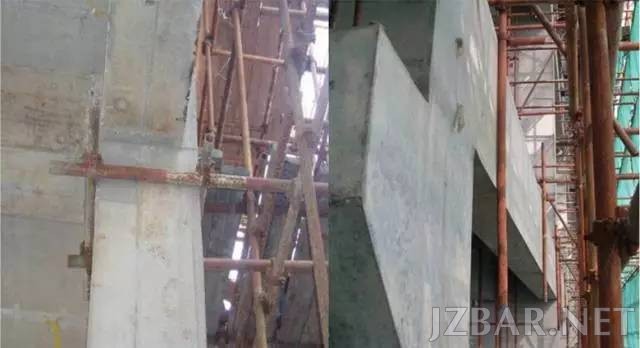

连墙件设置种类有两种:刚性连墙件和柔性连墙件,施工现场宜采用刚性连墙件。高度小于24米的脚手架,需3步3跨设置连墙件,高度在24米至50米之间的脚手架需2步3跨设置连墙件。
2)连墙件应宜靠近主节点设置,偏离主节点的距离不应大于300mm。
4)脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高,并不应大于4m(两步)。
6)脚手架架体高度在24m以上的单、双排脚手架必须应采用刚性连墙件与建筑物可靠连接。
8)连墙件必须采用可承受拉力和压力的结构。
10)脚手架架体高度在40m以上有风涡流作用时,应采取抗上升翻流作用的连墙措施。

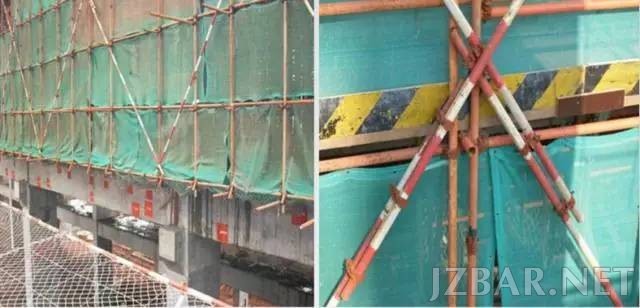

8. 脚手架剪刀撑的验收

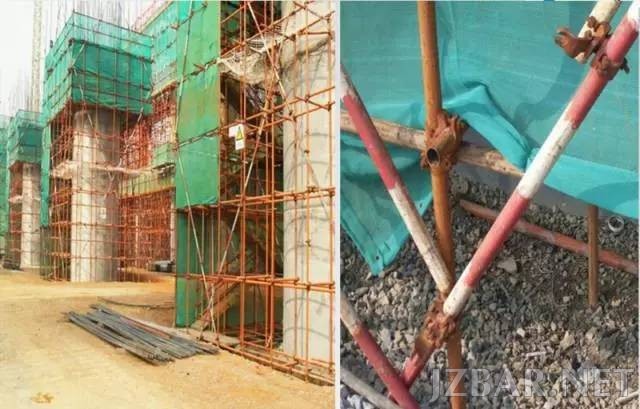

2)架体高于24米时,必须连续由低到高设置剪刀撑。


正确                 不正确

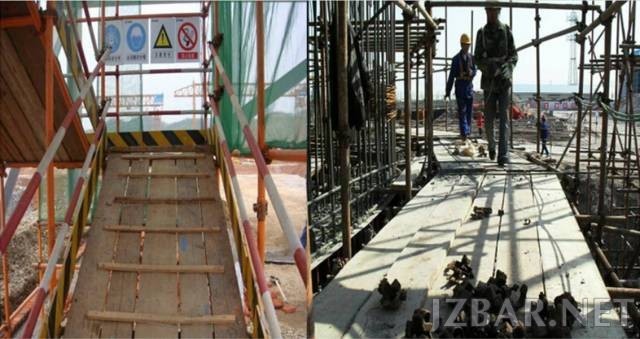

9. 脚手架上下措施的验收

2)爬梯挂设必须由低到高连续垂直的设置,每垂直约3米必须固定一次,顶部挂钩使用8#铅丝绑扎牢固;

10. 架体防坠落措施的验收

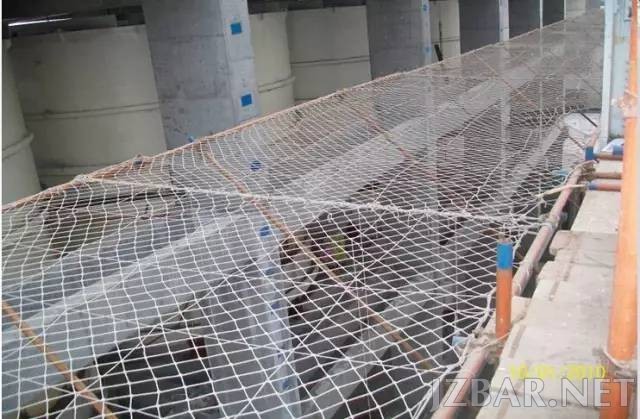

2)建筑施工脚手架外侧必须设有密目网,密目网必须平整,齐全;
