特殊剪力墙钢筋布置技巧分析

[复制链接]
楼主

560

下载点

115

资源币

0

宣传值

积分
812
阅读权限
170
权限不够
赞助我们
注册时间
2013-5-28

造价工程师一级消防工程师工程师资源吧分享王

发表于 2013-6-7 22:20 | 显示全部楼层 |阅读模式

尊享会员 |下载点 560|资源币 115|宣传值 0

编者按语:如今高层建筑、复杂建筑层出不穷,各种形式的建筑物如雨后春笋,广联达软件也在不断努力完善软件的功能,给大家提供优质服务。软件在提供给我们服务,同时我们也应该挖掘软件的一些功能,提供给大家,实现资源共享。下面分享我在工作中碰到的一个问题,有不同意见或不合理的地方希望大家给予指正。

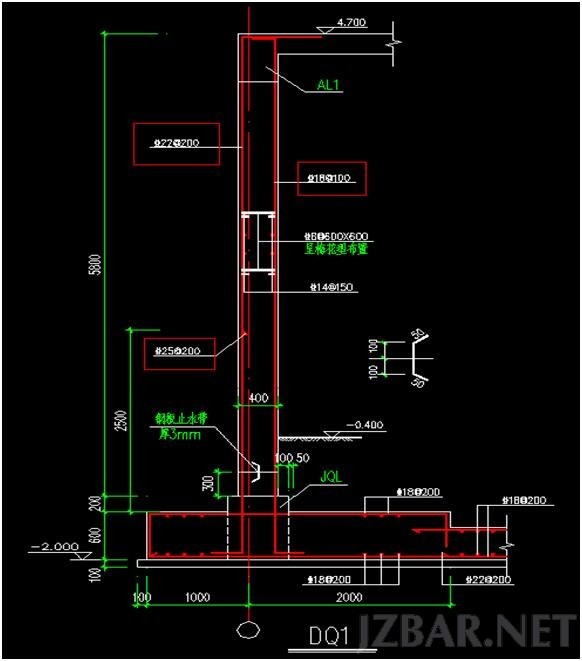

工程简介:本工程是一个大型车库管理服务用房,层高较高,属于地下室结构形式,外墙全剪力墙,筏板基础结构,在软件中建立楼层按地下室地面-0.4以下为基础层,以上到4.7为首层,虽然结构形式不复杂,但是在输入墙体钢筋时碰到一个这样的问题,如下图:

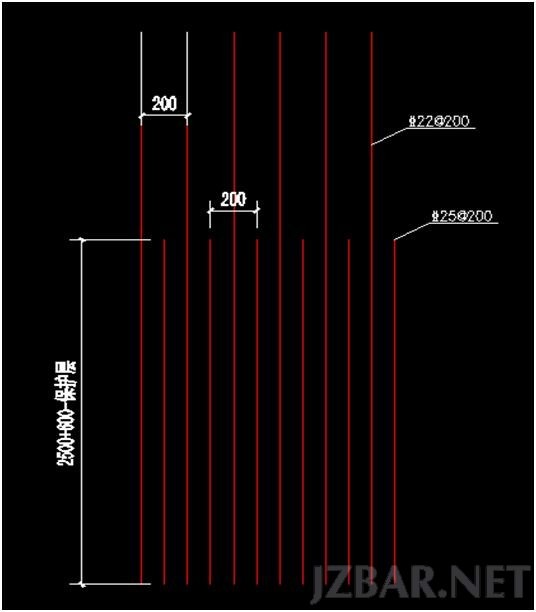

难点问题:此类挡土墙钢筋左侧型号不一致,并且锚入基础的钢筋有三级Φ22@200和三级Φ25@200(属于插筋),加强部位钢筋要求布置高度特定(2500+600-保护层),相信很多人碰到过此类问题,我也查阅了新干线上一些答复,但是我觉得还是有些问题存在的,按规范要求及常规布置竖向钢筋布置如下图示:

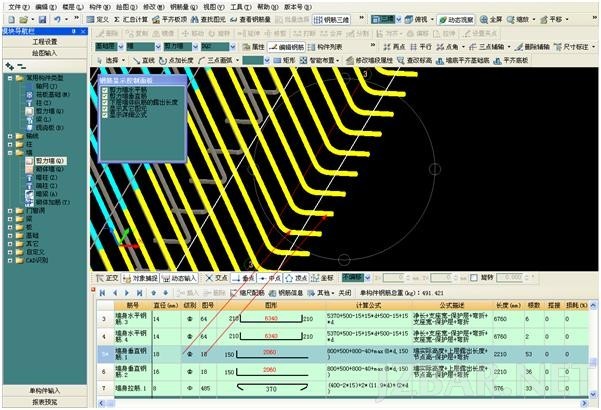

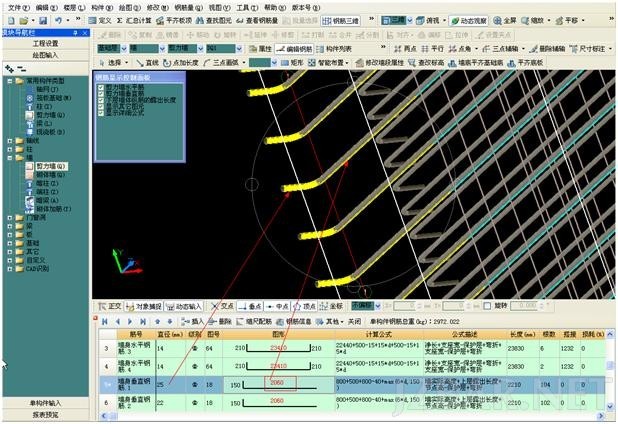

        然后按照我们软件要求可以输入:(1)C25/(1)C22@100+(1)C18@100,但是按照软件要求25的钢筋无法定尺,只能按软件设置要求锚固或插筋处理。编辑前计算如下:(此时计算的长度都是按软件设置要求计算的长度)

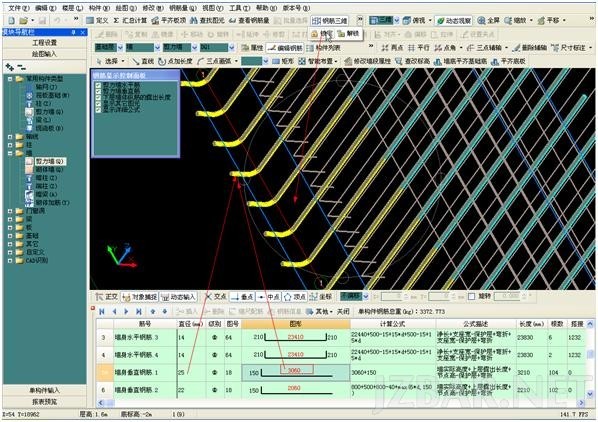

        所以我们必须在编辑钢筋中将此类型钢筋重新编辑,将软件默认计算垂直长度2060改为图示长度3060,
        按下图修改编辑长度,然后将此编辑过的构件“锁定“如下图:

        到此为止此类墙已经输入完毕,需要注意的是输入间距应该为100了,因为软件帮助中有“计算时按插空放置的方式排列,第二种钢筋信息距边的距离为起步距离加上1/2间距”大家可以试试计算根数。

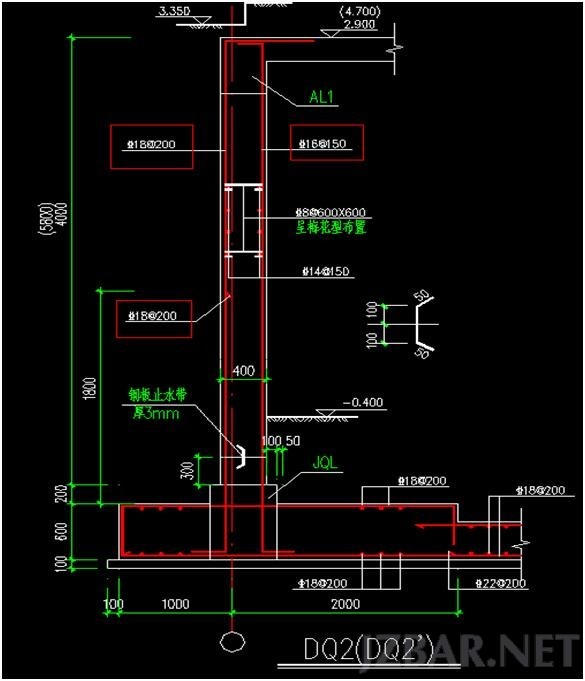

        还有一种类型如下:如下图

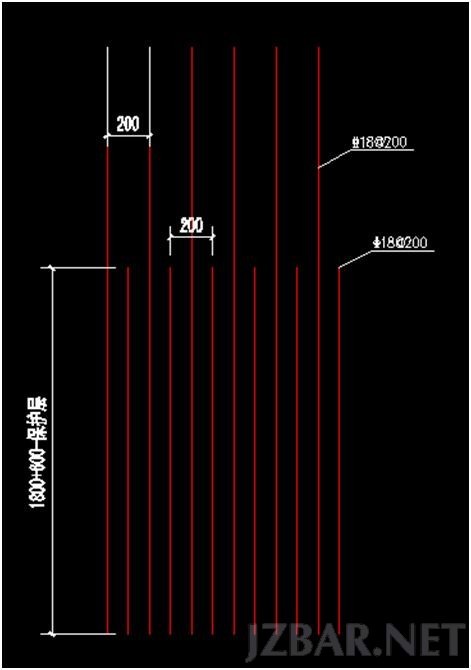

        难点问题:此类钢筋左侧型号一致,但是锚入基础的钢筋有三级Φ18@200和三级Φ18@200(属于插筋),加强部位钢筋要求布置高度特定(1800+600-保护层),按规范要求及常规布置竖向钢筋布置如下图示:
        同理按照软件要求可以输入:(1)C18/(1)C18@100+(1)C16@150,但是按照软件要求18的钢筋无法定尺,我们无法分出定尺长度和非定尺长度,如下图:(编辑钢筋中只有一种钢筋型号18)
        但是我们转变一下思路,软件不是有个功能加“*”吗,就是加“*”钢筋在本层锚固,所以将输入格式改为 :*(1)C18/(1)C18@100+(1)C16@150,这样就把同型号不同高度的钢筋分离出来,就为之后的修改做好铺垫了,如下图所示:

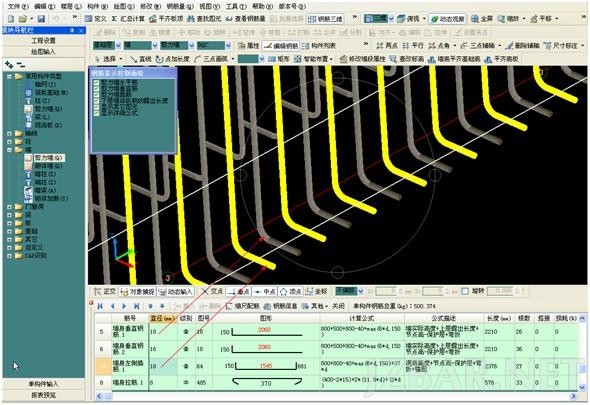

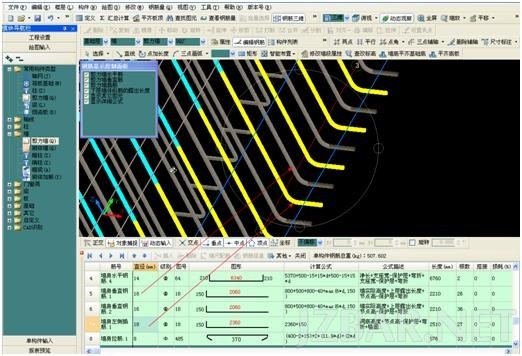

        所以我们必须在编辑钢筋中将此类型钢筋重新编辑,将7号钢筋重新编辑,图号改为18,长度改为2360即可。如下图:
        编辑完然后将此构件锁定,汇总计算。

结束语:我只是将工作中的某个点做了总结分析,肯定还有其他办法。只要自己不断分析总结,才能不断进步,其实第一种情况也可以按第二种情况来分析编辑,方法有很多种,就看怎么简便怎么处理。在碰到一些问题时无法进行,变通一下思路,又是柳暗花明了。
