钢结构图
※ 钢结构
由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。
※ 钢结构图
用来表示钢结构的图样。
※ 型钢
型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等。

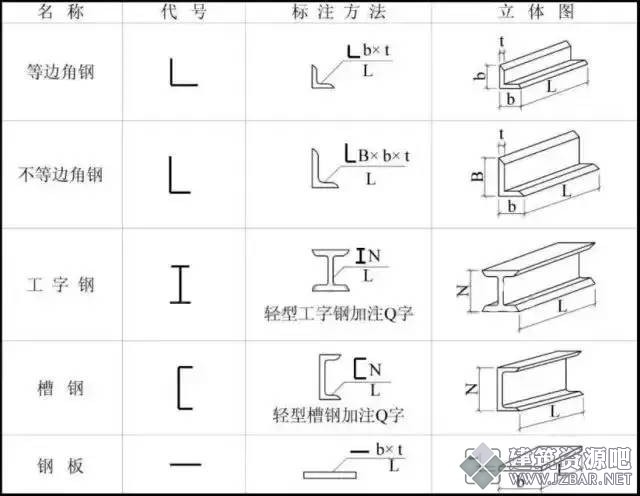

★ 型钢的代号及标注


★ 钢结构中型钢的连接方法
※ 焊接
※ 铆接
※ 螺栓连接

一、焊接

将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。
1、焊缝类型及其符号
※ 坡口焊缝
※ 贴角焊缝
※ 塞焊缝

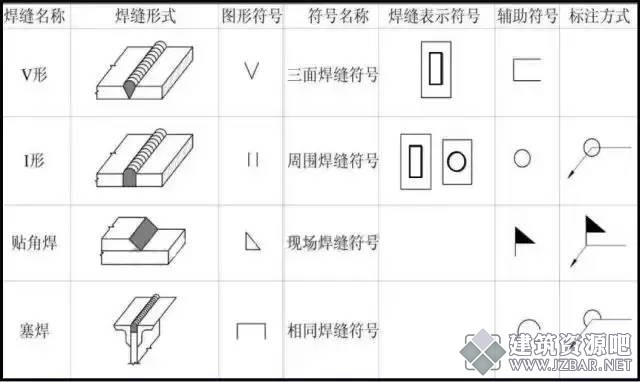

焊缝的图形符号和辅助符号


2、焊缝的标注
在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

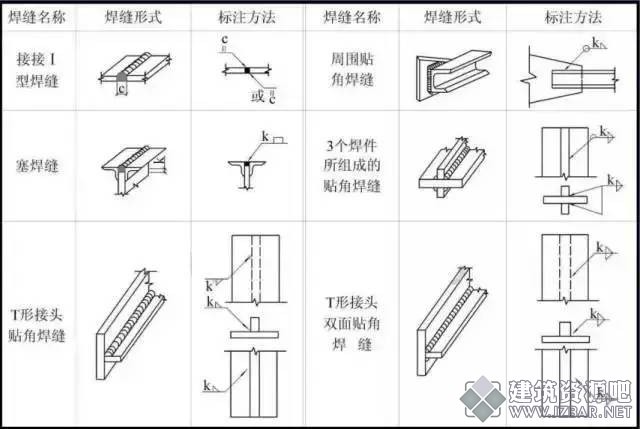

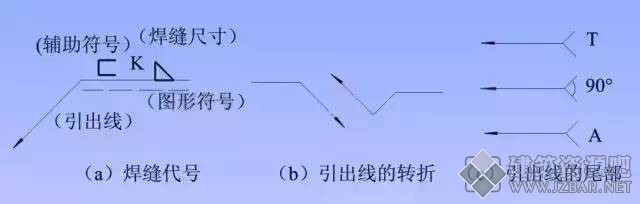

焊缝的标注方法

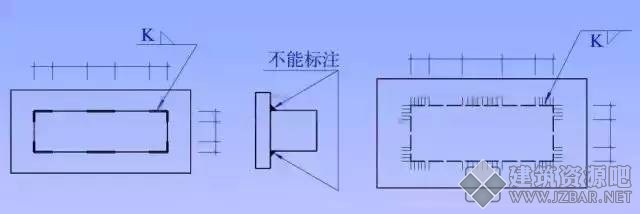

焊缝不连续时的画法及标注
当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线


二、铆接
用铆钉将两块或两块以上的钢板连接在一起



铆接分类
※ 工厂连接
※ 现场连接

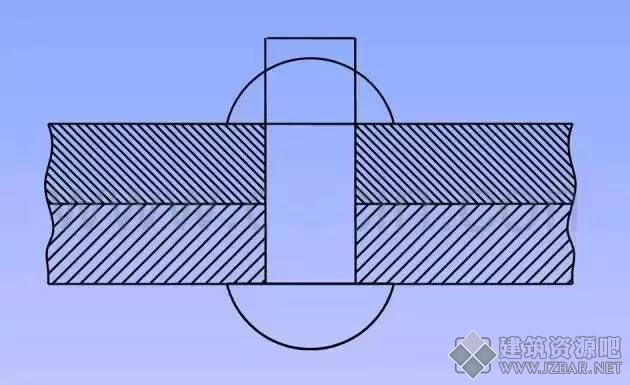

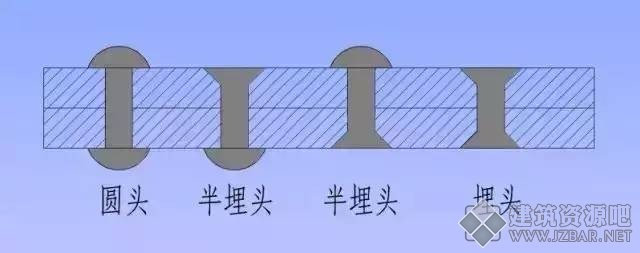

铆钉类型


三、螺栓连接
※ 焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接
※ 连接方法

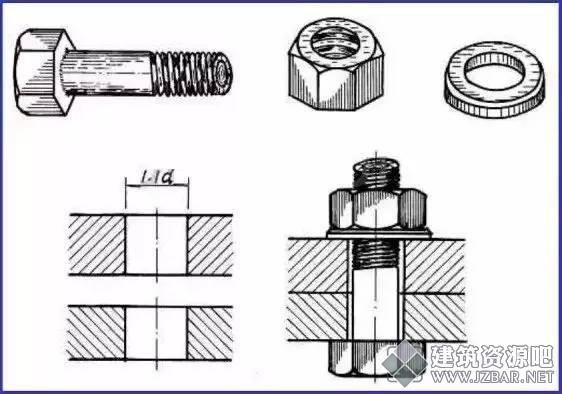

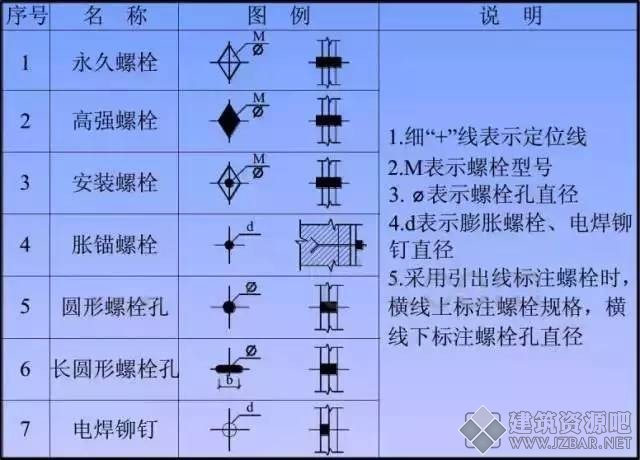

螺栓、孔、电焊铆钉图例



钢梁结构图
概述
钢梁常用于大、中跨度桥梁中
钢梁的种类
※ 钢板梁
※ 钢桁梁

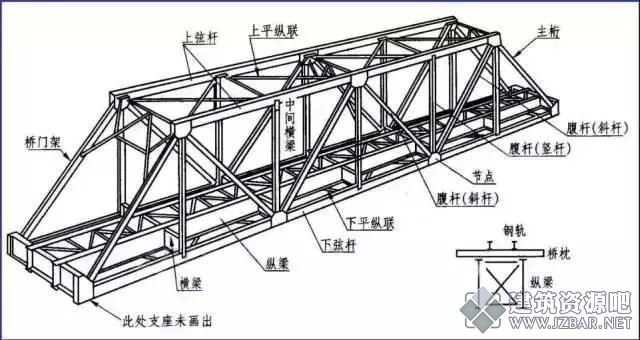

★ 下承式简支栓焊梁


★ 钢梁结构图的内容
※ 设计轮廓图
※ 节点图
※ 杆件图
※ 零件图

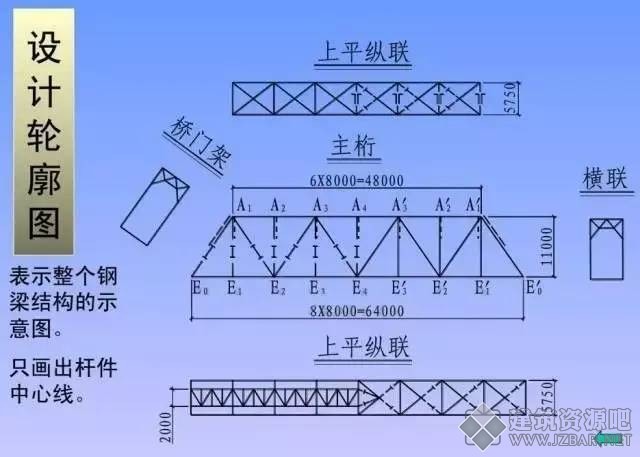

设计轮廓图

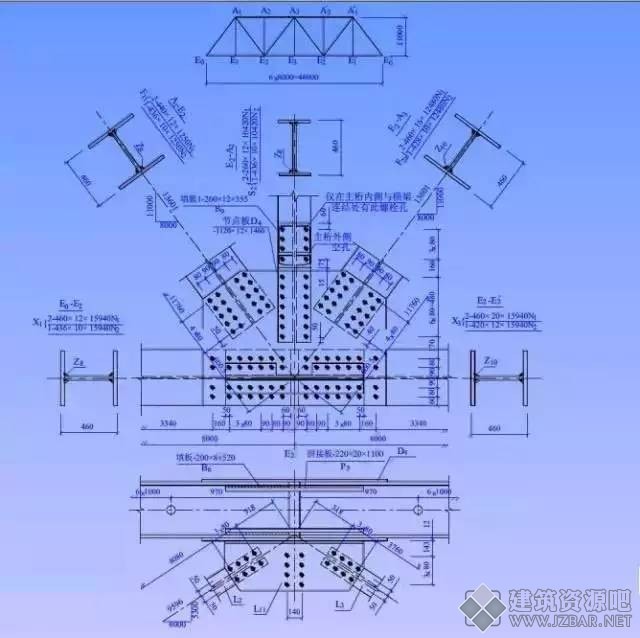

★ 节点图

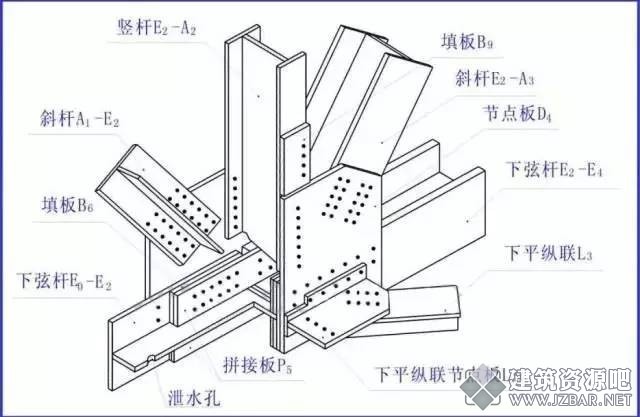

★ 节点构造图


★ 拼接板、填板的拼装


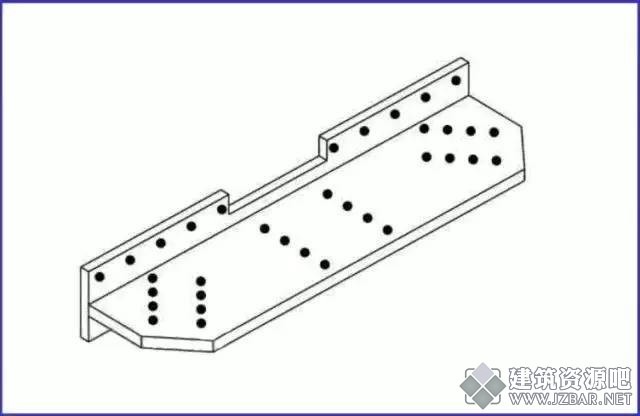

★ 立体图

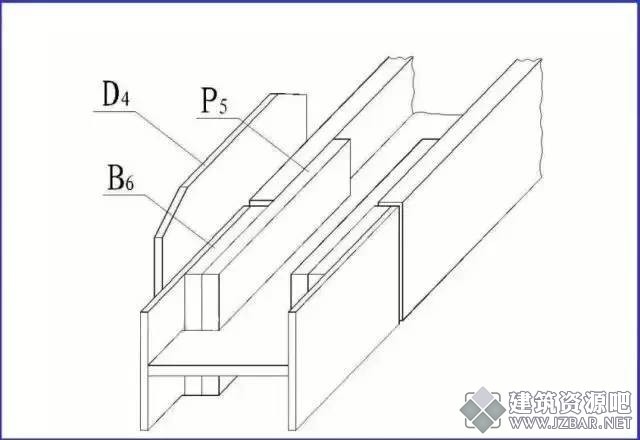

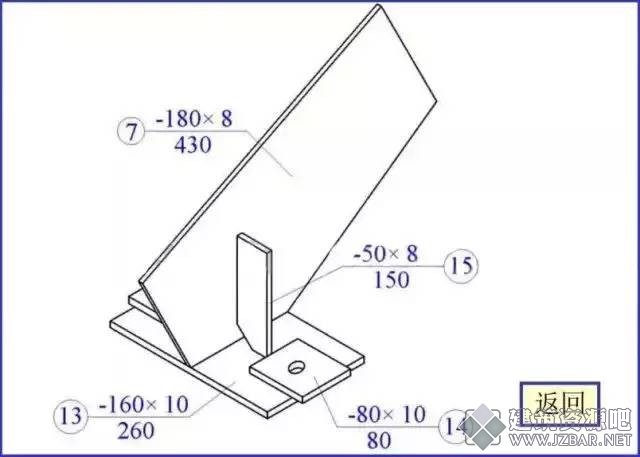

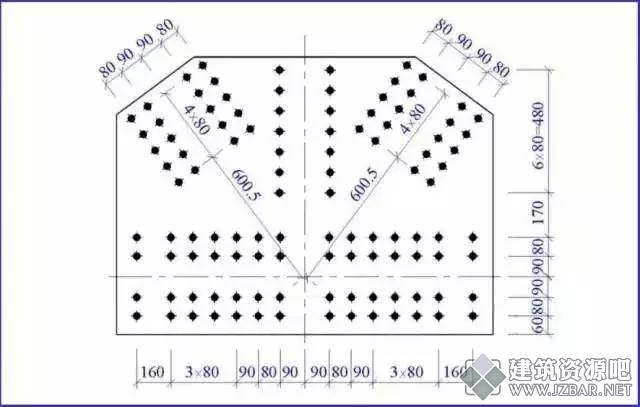

★ 节点板详图


★ 杆件图

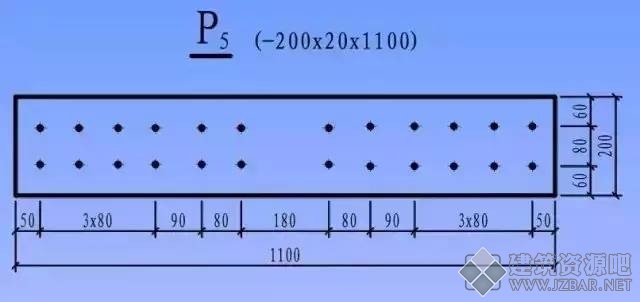

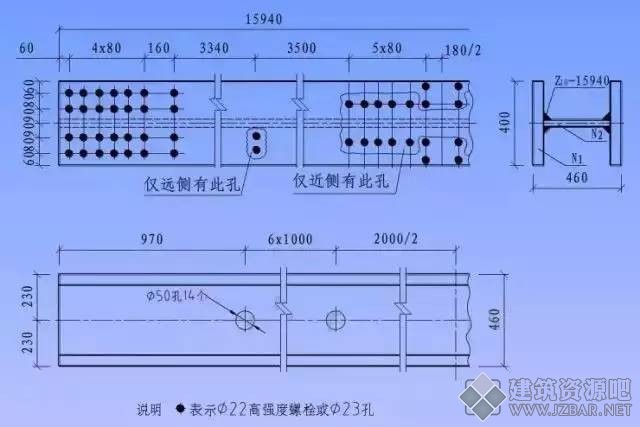

★ 零件图



钢屋架结构图
概述
※ 钢屋架
※ 钢屋架结构图
屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。
★ 屋架简图

※ 屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※ 比例:1:100、1:200
※ 单线条表示,杆件长度直接注在单线条旁边。

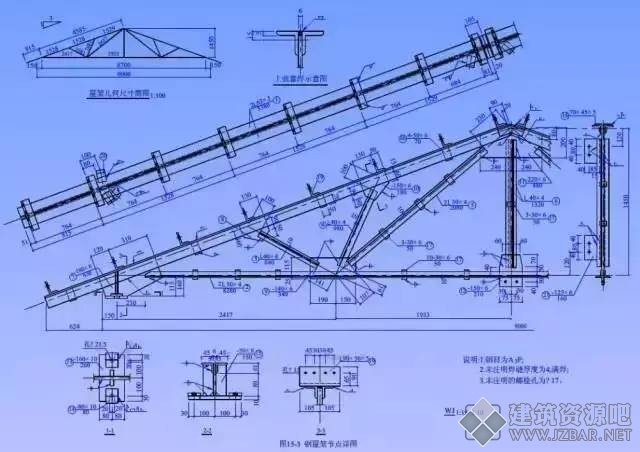

★ 屋架详图
※ 图样:立面图,上弦实形辅助投影,剖面断面图。
※ 比例:两种比例:
杆件轴线采用较小比例(1:20,1:15)
节点板、杆件、断面采用较大比例(1:10,1:5)
※ 图线:可见轮廓线——中实线
不可见轮廓线——中虚线

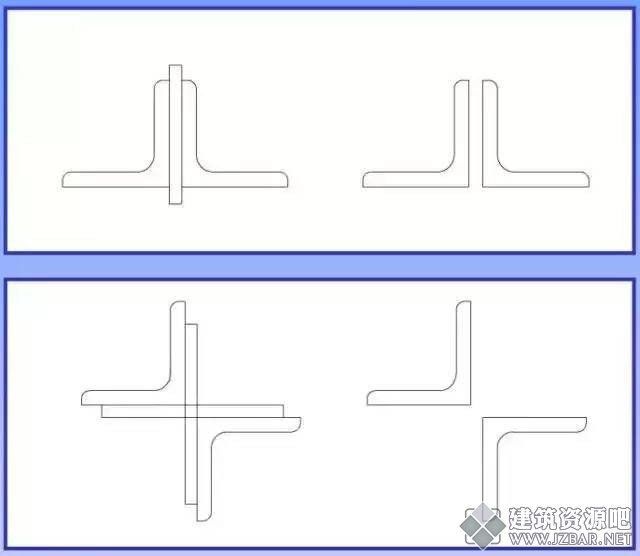

★ 杆件拼接

★ 支座节点图

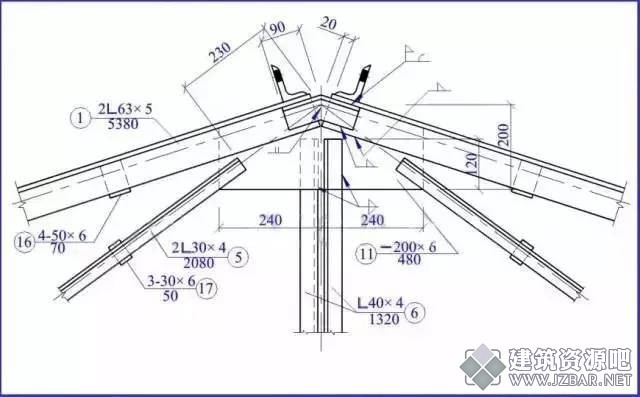

屋脊节点图
