此前给建筑资源吧的各位朋友解析了卫生间施工质量控制要点,不知道大家有何感想哦!现在给大家详解一下厨房施工质量控制的要点,希望大家继续关注!嘿嘿!

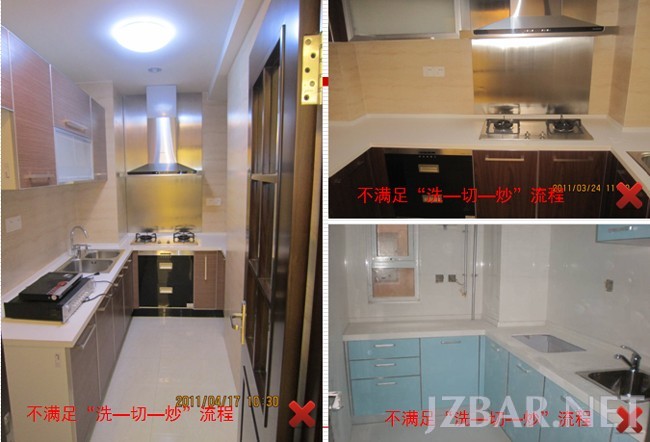

厨房布局

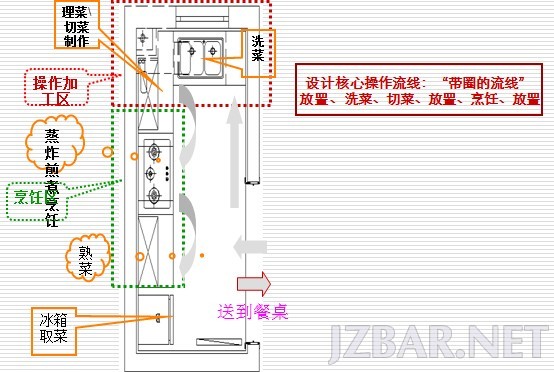

厨房布局应满足“洗—切—炒”流程,各功能区布置合理,各器具功能不影响其他配件的使用。

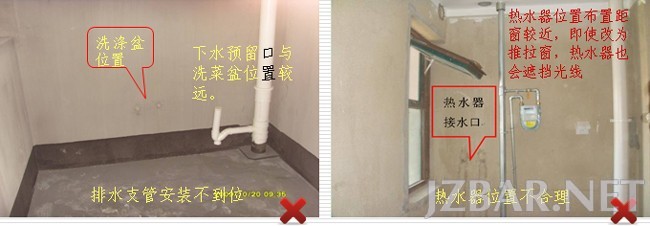

给水配水口、排水安装

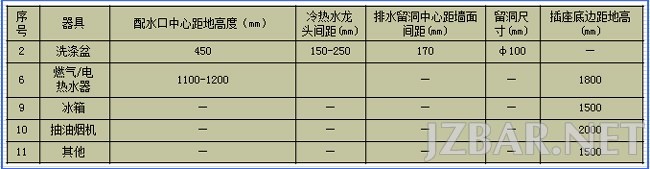

给水配水口、排水安装要求

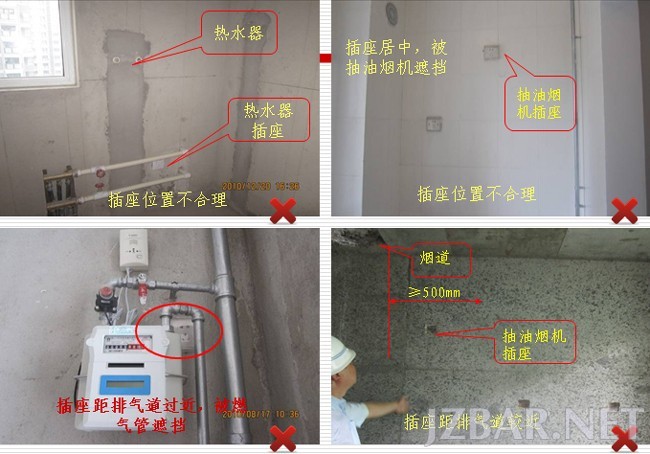

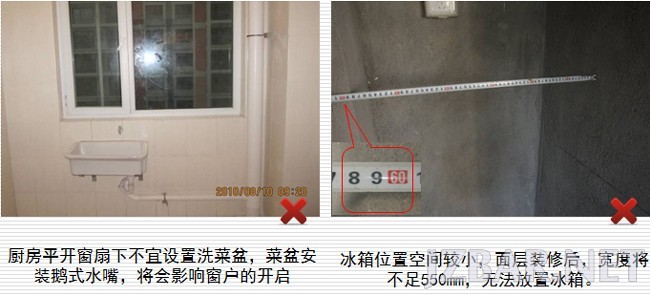

热水器、抽油烟机、冰箱及其他插座高度应符合上表要求,插座位置应与器具相互对应,禁止出现插座与器具相距较远、插座位于器具后面(被遮盖)等影响使用的现象。

建议位于排气道旁的插座,应与排气道保持最小500mm的净距,避免燃气管道遮挡插座。

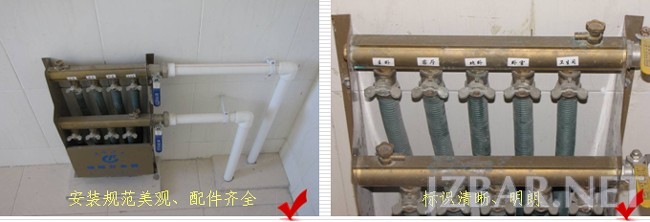

分集水器安装

分集水器应安装在厨房间,各配件应安装齐全、完整,开闭灵活。分水器上应标示各回路所控制的房间,标识应清晰、明朗。



图为分集水器布置在客厅位置,影响客厅的整体美观,建议将分集水器设置在厨房间。
