结合了卫生间施工的一些具体质量控制要点,配备了一些现场的图片,加以文字说明,重点介绍了卫生间给排水施工部分,希望大家喜欢!

卫生间卫生器具布局

卫生间卫生器具的布局、给水和排水配件预留位置应合理,满足使用功能。卫生器具的最小布置尺寸应满足如下要求:

坐便器到对面墙面的最小距离应有460mm。

坐便器与脸盆并列,从坐便器的中心线到洗脸盆的边缘至少应相距350mm,坐便器中心线离边墙至少为   380mm。

洗脸盆放在浴缸或大便器对面,两者净距至少760mm。

脸盆边缘至对面最小应有460mm(560mm)。

      151439wl7llug2gw7zx888.jpg 151439n7zkqaantai00740.jpg

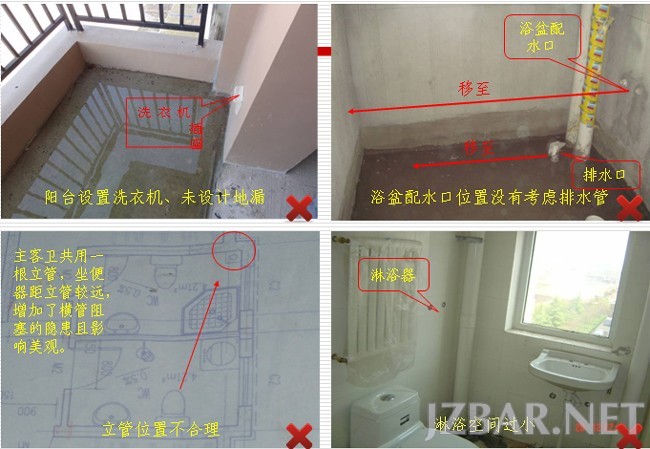

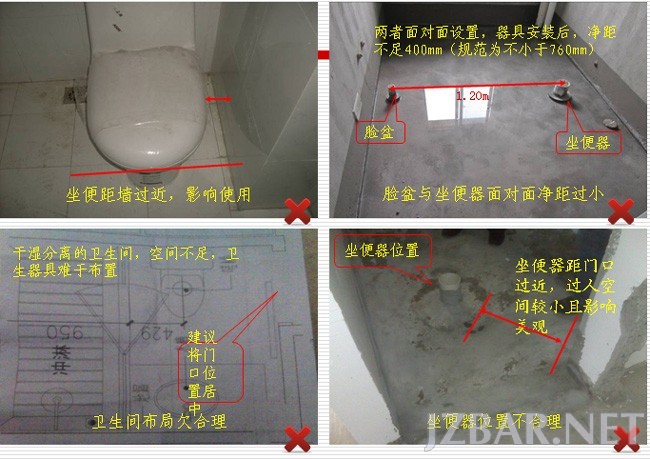

设计、审图疏忽造成的布局不合理之处:

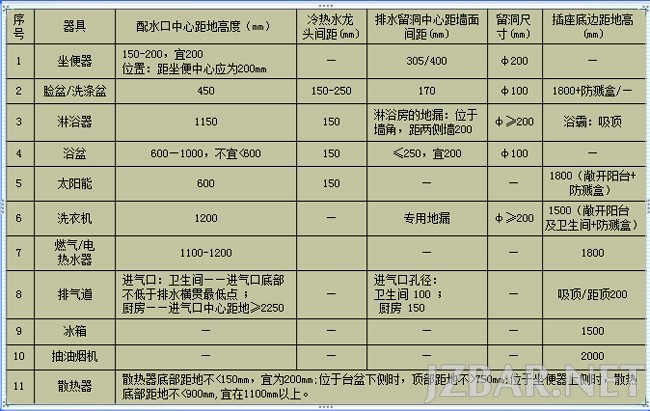

厨卫器具配件位置、尺寸要求:

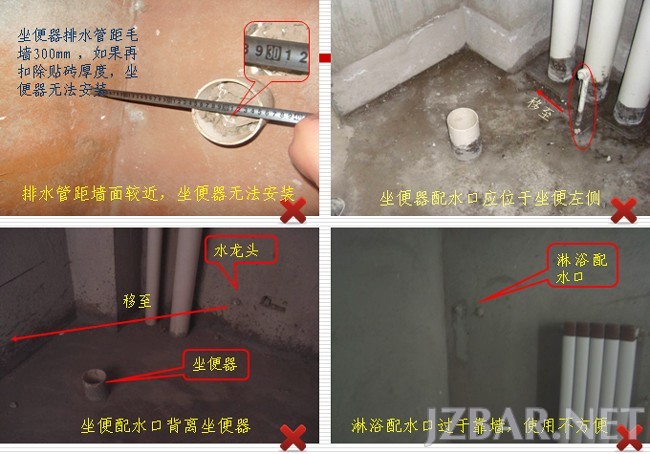

坐便配水口与排水预留洞位置应相互对应

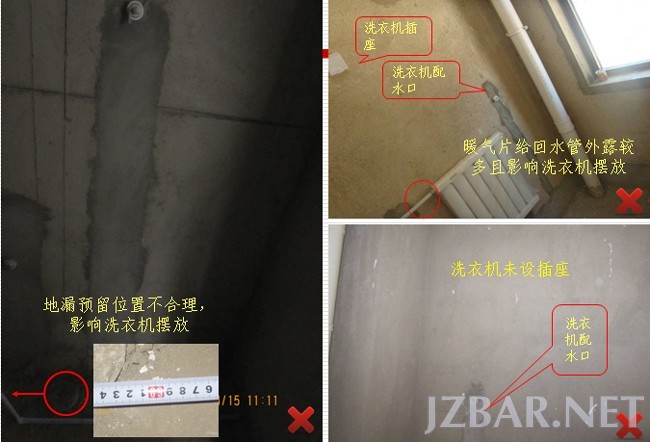

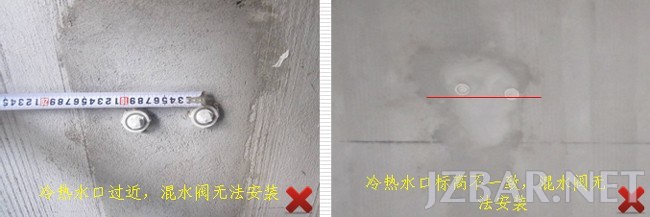

各器具配件(包括插座)位置应相互对应,满足和不影响其他器具的正常使用,如脸盆、太阳能插座、应考虑镜面、水箱位置,禁止出现将插座置于镜面、水箱后面。

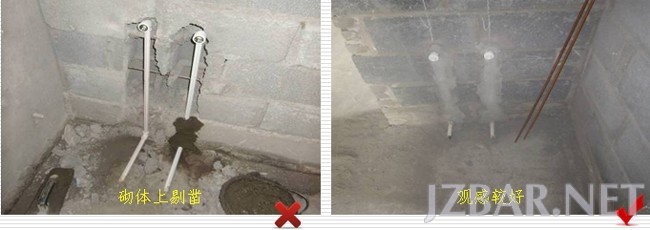

为保证抹灰一次成形,增强感观效果,户内给水管道应在抹灰之前预埋,砌体上开槽应采用专用工具切割,禁止剔凿。





穿楼板预留洞及地漏安装

具体安装要求如下:

留洞位置应准确,留洞直径应比管径大2号且符合“厨卫器具配件位置、尺寸要求表”要求,以便于排水管位置调整及管洞吊补。

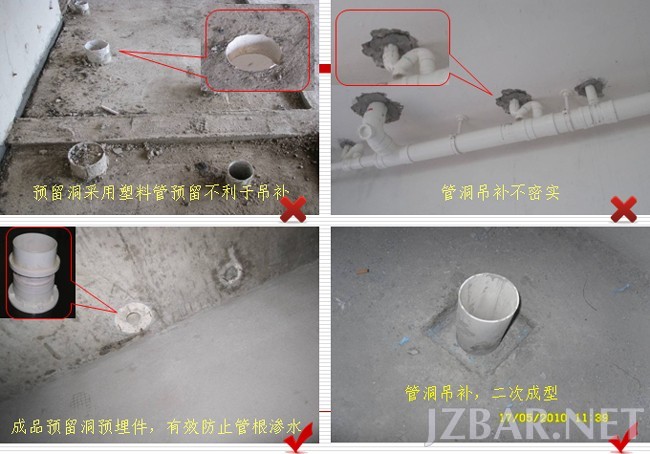

管洞预留周边砼要密实,禁止使用塑料管预留;管道安装后要分两次吊补,吊补应密实,达到不滴漏要求。

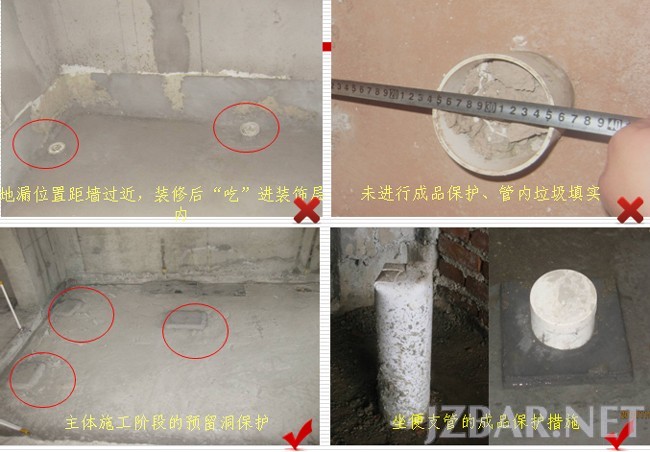

各器具排水支管及地漏安装完毕后,应对管口进行保护,防止建筑垃圾等进入管内,造成堵塞隐患。

地漏设置、安装应满足地面坡度要求,位置应准确,如洗衣机应为专用地漏,应布置在洗衣机出水口侧,洗衣机尺寸不小于600*600mm,禁止将机洗地漏设置在洗衣机正下方;淋浴房地漏一般位于墙角处,距两侧墙中心距均为200mm;淋浴器地漏一般位于距墙350mm以内;同时收集淋浴、脸盆、坐便器地面水的地漏,应尽量靠近淋浴器一侧。




排水管安装

具体要求如下:

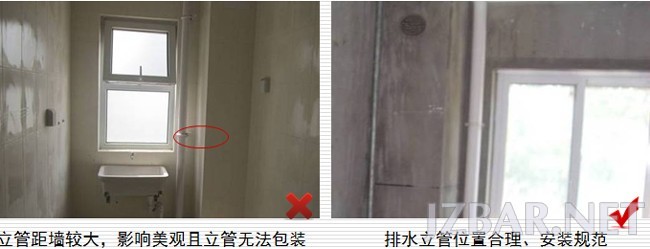

立管位置应合理,不影响卫生器具使用功能、不遮窗、不影响门窗开启,最大限度的节省空间。

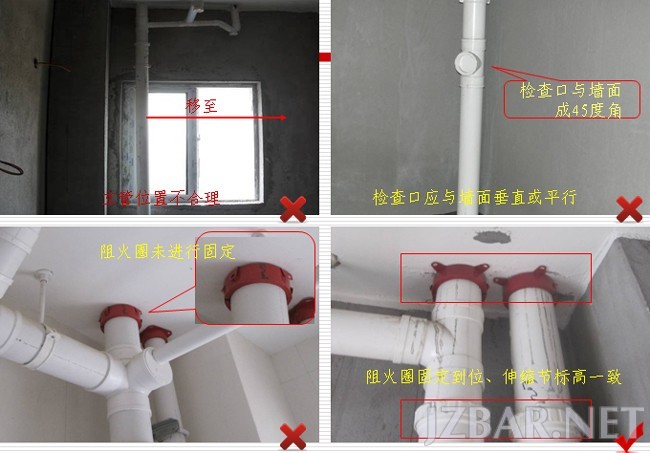

检查口设置:首层、顶层必须安装,其他楼层设置应满足设计要求且间隔不超过6层,可根据项目情况,将立管检查口位置统一,方便检修。检查口方向应与墙面垂直或平行,避免包装后无法使用。

伸缩节设置:每层设置(伸缩节间距不大于4米),卫生间内安装在三通以下150mm左右,厨房间安装在三通以上150mm左右。双立管排水系统,建议通气管与排水管的伸缩节安装在同一高度。

H管设置:首层与顶层设置排水立管与通气管连接,H管应每三层设置一个,H管与通气管连接点应高于排水器具上沿150mm以上,安装方向应正确。

阻火圈设置:管径≥De110塑料排水立管需设阻火圈,阻火圈应紧贴顶板安装牢靠。








排水横管安装

具体要求如下:

排水横管下皮距顶板300-350mm且不影响门窗的开启、高于窗洞上口50mm以上,保证卫生间最大净空。

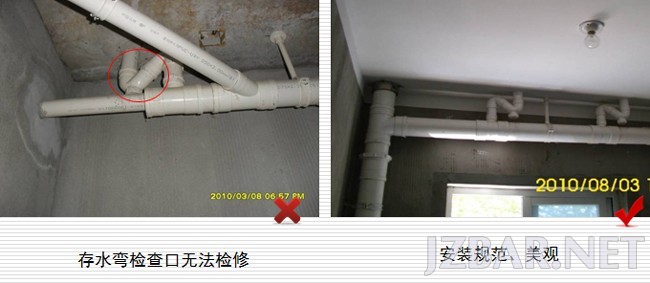

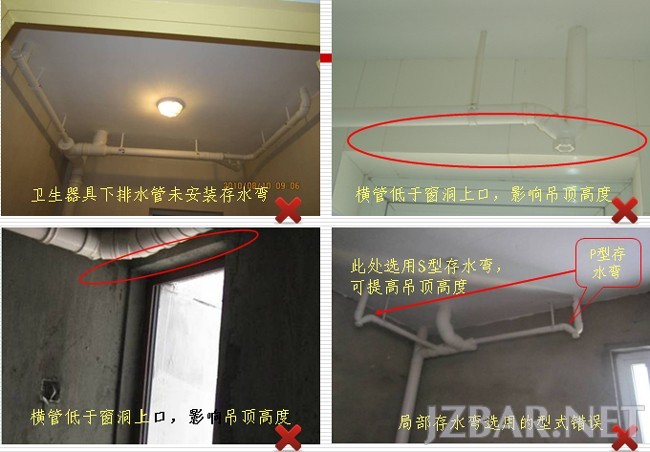

排水器具排水管应加存水弯,为保证卫生间净空,排水管起端可设P型存水弯,存水弯检查口应检修方便。




排气道安装

具体要求如下:

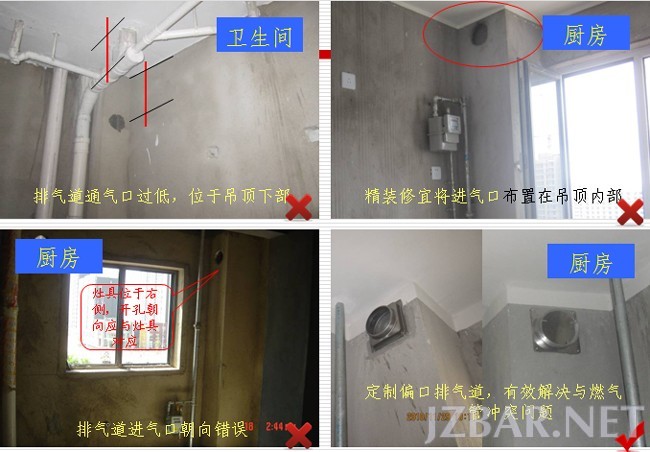

卫生间排气道进气孔应处于吊顶内,即进气孔下沿应不低于排水横管最低存水弯的检查口;厨房排气道进气口中心距成活地面高度应不小于2250mm,且下口应高于窗洞上口30mm以上,进气口朝向亦应正确。

排气道进气口直径要求:卫生间为100mm;厨房为150mm。



质量!质量!!质量!!!想提高工程的质量,先要知道质量控制要点在哪里!所以我觉得对大家来说还是比较有用的,欢迎大家点评哦!
